AUGEN AUF BEIM DRUCKERKAUF!

Auch bei HP gibt es sogenannte Einsteiger Drucker. Drucker also die einen sehr niedrigen Preis haben, im Unterhalt dafur aber eine ganze Stange Geld kosten.

Inkompatibles Verbrauchsmaterial verhindet einen Wechsel auf das Verbrauchsmaterial der entprechenden Grossen Bruder dieser Drucker. Folge davon ist man kann nur eine Patrone kaufen die relativ wenig Tinte enthalt, aber nicht wesentlich billiger ist als die entsprechend grossere Ausfuehrung.
________________________________________

Photo Ret 4 - C6656 / C6657 / C6658

Photo Ret 3-4     # 27                      # 28
                             C 8727                 C 8728
                            10 ml Tinte           3 x 2.66 ml Tinte

Photo Ret 4         # 56                      # 57
                             19 ml Tinte           3 x 5.66 ml Tinte

Photo Ret 4         # 58 / 3 x 5.66 ml.Tinte

Wie man aus dieser Tabelle erkennen kann, lohnt sich das refillen also auch unter dem Apsekt, dass man in einer vollstaendig refillten Patrone wesentlich mehr Tinte hat als in einer neuen. Und dass es u.U. guenstiger sein kann ein altes statt ein neues Druckermodell zu kaufen :=)
----------------------------------------

Photo Ret 4 - C6656 / C6657 / C6658
(Der Photo Ret III Nachfolger)

Bekanntester Drucker mit diesen neuen Patronen ist sicher der DeskJet 5550. Er setzte als erster alle 3 Patronen der PhotoRet 4 Serie ein. Da gibt es zum einen die No.56 schwarz, die No.57 color und die No.58 Photo. Die schwarze No. 56 kann dabei bei Bedarf gegen die Photo No.58 getauscht werden. Der Photo und der Color Druckkopf haben den gleichen Aufbau, d.h. 3 Kammern mit jeweils einem Schwamm.

Die Schwarze No.56, ja das ist etwas traurig (vorallem wenn man die No.45 gekannt hat) statt einer Unterdrueckregelung mit Flussigtintenspeicher wieder ein Schwammsystem ein. No. 56 wird mit 19 ml Fuellung geliefert, das ist im Gegensatz zu No.45 mit 42 ml ein riesen Unterschied. Obendrein bleibt auch Tinte im Schwamm zurueck, die man gar nicht verdrucken kann, das ist ja ein generelles Problem aller Schwammpatronen.

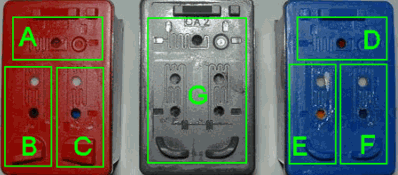

Farbverteilung / Kammerbelegung

C 6658 Photopatrone:  A = Photo Magenta, B = Photo Schwarz, C = Photo Cyan
C 6657 Color Patrone: D = Magenta, E = Yellow, F = Cyan
C 6656 Schwarz Patrone: G = Schwarz ;-)

C 8728 Color Patrone, extra klein ;-) wie die C 6657
C 8727 Schwarz Patrone, extra klein ;-) wie C 6656

Zuerst entfernt man das Deckeletikett, danach zeigt sich obiges Bild.

Alle 3 Patronen haben einen Deckel mit 5 Lochern. Um spaeter beim Refill die Methode der Schwammentluftung anwenden zu koennen ist es daher notwendig in den Bereichen B, C, E und F jeweils 1 Loch zuzukleben und im Bereich G sogar vier. Dazu kann man einen Tropfen Heisskleber verwenden.

Die Bereiche A und D haben diese Modifikation nicht notwendig da sie sowieso nur uber ein Loch verfugen.
Nach dem zukleben haben wir also in jedem Farbbereich nur noch ein Loch offen. Die offenen Loecher bohren wir dann auf einen Durchmesser von 4 mm auf. Ueber 4mm Locher wird die Tinte mit einer Kanuele und Spritze in den Schwamm eingespritzt. Aktives Einspritzen oder Schwerkraftrefill, alles ist OK.
Wenn's nicht druckt nach dem Refill, kann man dank der dicht geklebten Locher und der aufgebohrten 4mm Refilloefnung eine Spritze "ohne Kanuele" zur Druckerzeugung ansetzten und die Schwammkammer entluften. Dank des 4mm Loches passt der Lueranschluss der Spritze exakt in das Loch un bedarf keiner weiteren Abdichtung.
----------------------------------------

Anleitung zum Reset der Cartridge-ID im Drucker:
Die folgende Abbildung zeigt C6658 Photo Patrone, die Abklebesequenz ist bei allen Patronen die gleiche!

1. Testseite 41 ausdrucken.
2. Patrone rausnehmen und in der zweiten Reihe von links den obersten Pin A. isolieren.
3. Patrone einlegen, Ausrichseite wird gedruckt.
4. Testseite 41 ausdrucken und pruefen ob der Drucker eine neue PEN-ID gelesen hat.
5. Patrone rausnehmen und zusatzlich in der dritten Reihe von Links den untersten Pin B. isolieren.
6. Patrone einlegen, Ausrichseite wird gedruckt.
7. Testseite 41 ausdrucken und pruefen ob der Drucker eine neue PEN-ID gelesen hat.
8. Patrone rausnehmen, Isolation entfernen und Patrone wieder einlegen.
9. Patrone einlegen, Ausrichseite wird gedruckt.
10. Testseite 41 ausdrucken und pruefen ob der Drucker eine neue PEN-ID gelesen hat.

Es sollte jetzt auf der Current Position im Testblatt 41 wieder Seriennummernwert der ersten Testseite erscheinen, also die Seriennummer die die Patrone wirklich hat. Das Drucken der Testblatter 41 ist fur den Resettvorgang nicht zwingend Notwendig, hilft aber Fehler durch unsauberes Arbeiten ;=) leichter zu finden.
Es ist normal dass die Patrone nicht auf 100% gesetzt wird. I.d.R. wird der Stand nach der Inbetriebnahme auf 99% bzw 98 % gesetzt. Bei der Color Patrone C6657 fahrt der Patronenschlitten in die Badface-Position, das ist egal einfach ignorieren. Das ist bedingt durch das Abkleben. Bei C6658 und C6656 tritt das Problem nicht auf.

Wahrend dem ganzen Akt kann der PC aus bleiben. Bei eingeschaltetem PC kann es sein dass ein PopUp Fenster angezeigt wird in dem er meint die Patrone sei defekt. Nonsens - ignorieren.

Wie geht Test-41:
Drucker einschalten, Power drucken und gedruckt halten
dann 4 mal die Abbruchtaste tippen
und 1 mal die Einzugstaste,
Power dann loslassen.
----------------------------------------

C8727 / C8728 - die Photo Ret 4 Variante...

Auch bei dem PhotoRet 4 Verbrauchsmaterial gibt es extra kleine Patronen. Kleiner als klein geht also doch ;=)
Diese Patronen haben die Nummern C8727 und C8728 (#27, #28).
Diese Patronen koennen ohne Probleme in einem DeskJet 5550 betrieben werden. Umgedreht geht dies jedoch leider nicht. Also wenn man einen "kleinen-HP" hat wie z.B. 3420 / 3325 / 3320 / 3845 / 2425, dann kann man dort keine groessen C6656 / C6657 Patronen einsetzten.
Man ist also gezwungen immer die extrakleine Variante zu kaufen.... und wiederbefuellen :(
