Modern technology has made some major changes in the way we live, but the old good schemes live on!
Below is shown an excellent, ultimate decision for Hi-Fi listening of your MP3 or WAW files, described in "Wireless World", Apr. 1979. Of course, IMHO, this applies only in combination with the excellent audio player program Apollo 37 zz* by Heikki Ylinen

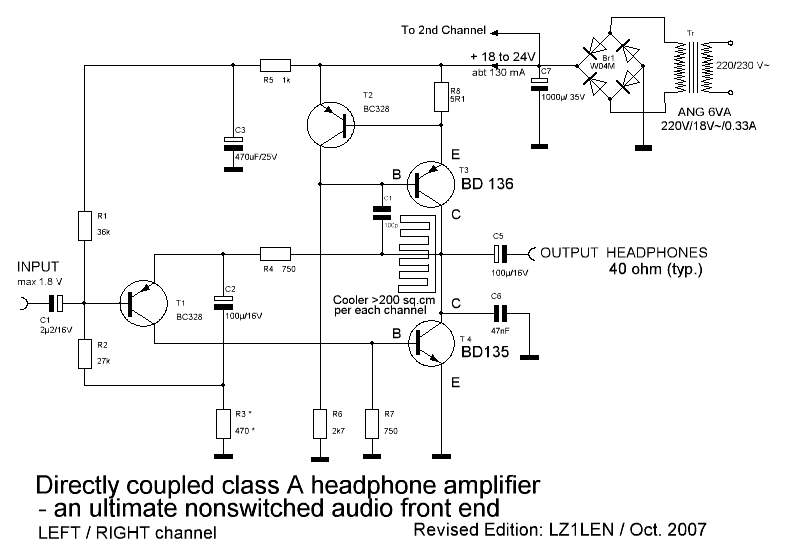

For more details see the wiring diagram below. The both p-n-p transistors T2 and T3 compose the so called current mirror/generator. The continuous current is defined by the resistor R8, as follows: R8 = 0.6 (V) / Io (A) =
Directly coupled class A headphone amplifier consists of the transistors T1 (p-n-p) and T4 (n-p-n). The resistor R3 fixes the amp's amplification. In our case, 470 ohm is an optimum determination, for a high enough audio input level (max 1.8 Vrms).
Remark: In the last revised edition I have reduced the amplification from 2.6 to 1.75 via replacement of the value of resistor R3 (both, L&R) with 1 kohm.
Thereby the max. value of audio input level is getting up and already is more than 2.4 Vrms.
All resistors are SMD or 0.125W axial type.
The transistors T3 and T4 need a good cooling off in the air. The radiator should be more than 400 square centimeters, for both: left and right stereo channels.
At the end, don't forget the right mica or other appopriate insulators under your four power transistors (T3 & T4) :).

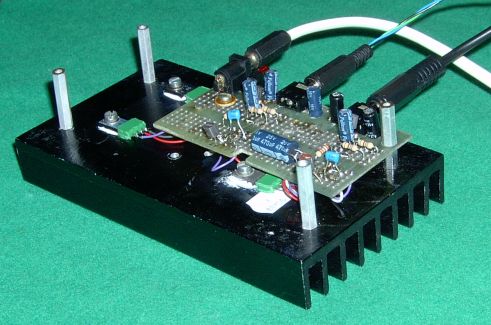

A quick gathering of the complete amplifier is shown on the photo (amp bottom up). The added (in the new scheme) transformer, bridge rectifier and capacitor C7(1000 µF) are out of sight.
Отдавна му се канех на този усилвател. Защото ми омръзна да гледам трагичните аудио-компоненти, които се напъват да приобщят и нашите уши към вездесъщия компютър. Разбира се, не всички MP3 and WAW, също така, са цвете за мирисане. Много често срещам и некачествени записи, които обаче при ползване на болшинството от споменатите аудио-компоненти (нещастни усилвателчета, с още по-нещастни "високо"-говорителчета), това е трудно или въобще невъзможно да се забележи.
Най-страшното при тях обаче е наличието на "звуковото стъпало" - така наричам аз онази "хоризонтална чертичка" в средата на синусоидата (погледнете я на осцилограф), която е характерна за т.н. превключващи усилватели (клас АБ). В средата на фланга на синусоидата, там където се сменя поляритета на полувълната, преходът трябва да е плавен, и това по естествен път може да се получи само при режима клас "А". Каквито и хитрини да са приложени тук (в режима АБ), "чертичката" винаги си я има - къде повече, къде по-малко. Ако не разполагате с подходящ осцилограф за да я видите, то винаги ще я усетите - от драматичния ефект на интермодулацията, който се усеща от болката, която се появява в ушите (дори и при ниски нива на слушане!).
Аз временно бях забравил за всичко това и едва, след като почнах да чувствувам болка, се върнах на класиката: nonswitching, pure class A. Описано с две думи, чувството което изпитах беше: облекчение и възторг. Тогава доработих усилвателя, като му добавих самостоятелно захранване. Защото първоначално, в бързината, ползвах страничен източник, което ми създаваше неудобства. Но с това вече приключих. Добавих самостоятелното захранване и след като по такъв начин го издигнах в категорията "plug and play", вече не се разделям от него. Слушам на воля: силно, мощно, без да усещам болка в ушите. Само се чудя, с кой акъл, толкова време съм си чупил ушите, след като уж съм толкова печен в тази област.
С помощта на описания по-горе усилвател за слушалки, чист клас "А" и вие ще изпитате истинска наслада - разбира се, при качествените записи. А некачествените, просто изпратете в небитието, за да си запазите ушите и музикалната памет. Препоръчвам, да ползвате слушалки от т.н. "отворен тип". Аз напр. ползвам Sennheiser HD414. Също така добри модели имат Sony и Panasonic. Ако имате още по-върхови слушалки - значи сте късметлия и точно това е устройството, което ще им позволи да блеснат с цялото си великолепие. Накратко: въпреки своята семплост (а може би и именно заради това), на практика се получи един великолепен, безкомпромисен усилвател-трепач, и аз съм много доволен, че след толкова дълго време станах мокает да си го направя :)). Ползвах го преди да си купя звукова карта (Audigy SE 24 bit 7.1 на Creative), но и в двата случая (с и без аудиокарта), резултатът е един перфектен звук.
Сега с помощта на програмата Audio Playback Recorder v 3.6 (изтеглих я чрез _www.data.bg ), селектирам и си записвам направо на MP3 по-ценните "парчета" от моя аудио-архив. Но после (а и изобщо), слушам само на "Apollo 37 zz "(Oct 2007)
Тя е дълга за разказване, но "вèрвайте ми" и няма да сбъркате. Така почти ще разберете, какво е това HI-Fi и има ли то почва у нас (демек, на компютрото :)) (с) -перифраза.
24.08.2004 / (27 Jan 2005 / 19 Nov 2007) eof
