Die Bandbreite des Transponders beträgt 14kHz und ermöglicht die Umsetzung einer FM Station oder mehreren SSB Stationen oder CW, RTTY, WSJT, PSK31 auf ein anderes Band.

Transponder HB9SH
Eingabe:    432.540 MHz, Bandbreite 14 kHz FM und SSB
Ausgabe: 1296.650MHz, Bandbreite 14 kHz FM und SSB

Standort Lohn SH 640m ü.M.

Seit Ostern 2003 ist der Transponder jetzt auch auf 3400.550/580 MHz  empfangsweise QRV.

Hier eine kurze Bedienungsanleitung:
Auf der 70cm-Eingabe des 23cm-Relais 432.580MHz kann man mittels DTMF die Ausgangsfrequenz des Transponders umschalten. Der Transponder sendet im Ausgangszustand auf 1.2 GHz. Wenn nun jemand den Transponder auf ein anderes Band umschaltet und einige Versuche oder QSO's macht schaltet sich der Transponder nach Beendigung der Aktivitäten selbst wieder auf 23cm zurück. Diese Rückschaltung erfolgt durch eine Zeitschaltung auf der Eingabefrequenz.

Die DTMF-Befehle:
In FM auf 432.580MHz senden:

Ausgabe 1296.650MHz   DTMF 013
Ausgabe 2308.650MHz   DTMF 014
Ausgabe 5760.650MHz   DTMF 015
Ausgabe 10368.650MHz DTMF 016
Ausgabe 24192.650MHz DTMF 017

In der folgenden Tabelle sind die Frequenzen, Leistungen und Antennen aufgeführt:
Fettgedrucktes ist aktiv.

Das heisst, es ist eine Zusammenschaltung von Transvertern und Konvertern. Es ist immer nur ein Transverter auf Sendung geschaltet, die andern Transverter sind dann auf Empfang.

Es gibt eine CW-Bake, 10KHz oberhalb des Transponder-Signals, auf  1296.660 MHz.

Sobald auf der Eingabefrequenz ein Signal ansteht schaltet die Bake ab und schaltet erst wieder ein wenn mehr als 10 Sekunden kein Signal mehr ansteht.

Die Bake gibt Auskunft über den Schaltzustand des Transponders. Das heisst, auf welchen Bänder der Transponder hört und ob das FM-Relais eingeschaltet ist. Zum Beispiel:

"VVVV de HB9SH JN47IR QSX 432MHz Repeater"

Dies ist der default und heisst: Er hört auf 432.540MHz und das FM-Relais ist eingeschaltet. Ein anderes Beispiel:

"VVVV de HB9SH JN47IR QSX 432MHz 5.7GHZ Repeater"

Das heisst, er hört auf 432.540MHz, 5760.550MHz und das FM-Relais ist eingeschaltet.

Die Umschaltung der Sender und Empfänger des Transponders erfolgt über Relais Eingabe auf 432.580MHz in FM mittels DTMF. Wenn andere Empfangsfrequenzen aktiviert sind, können die DTMF-Befehle auch auf 2308.580 MHz, 5760.580 MHz, 10368.580 MHz, und 24048.580 MHz gesendet werden.

Sendungen die auf diesen Frequenzen gesendet werden, werden auf 1259.175 MHz umgesetzt, falls das FM-Relais eingeschaltet ist. Dies ist eigentlich ein normales FM-Relais welches crossband arbeitet. Es kann sowohl als FM-Relais genutzt werden als auch als Steuerempfänger des Transponders, sozusagen als Monitor.
Das Relais arbeitet völlig unabhängig vom Transponder und kann also auch gleichzeitig gearbeitet werden. Entweder können zwei voneinander gänzlich unabhängige QSO's gefahren werden oder man kann ein Duplex-QSO machen. Der eine sendet auf der Transponder Eingabe 432.540 und hört auf der Relais Ausgabe 1259.175 während der andere auf der Relais Eingabe 432.580 sendet und auf der Transponder Ausgabe 1296.650 hört.

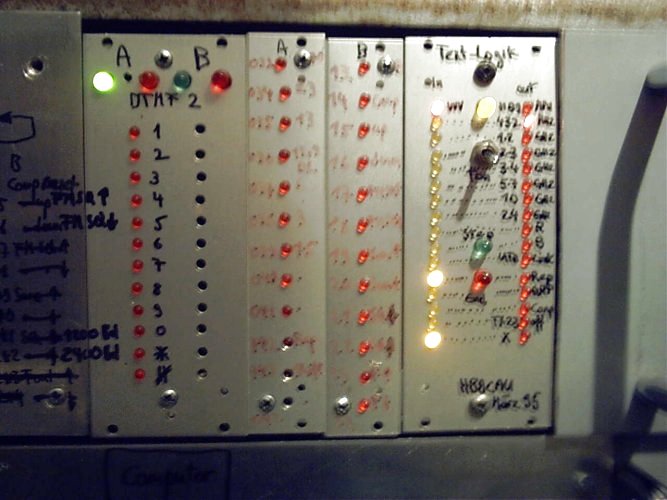

DTMF Befehle und deren Funktion auf der Kommando Frequenz 432.580MHz in FM:

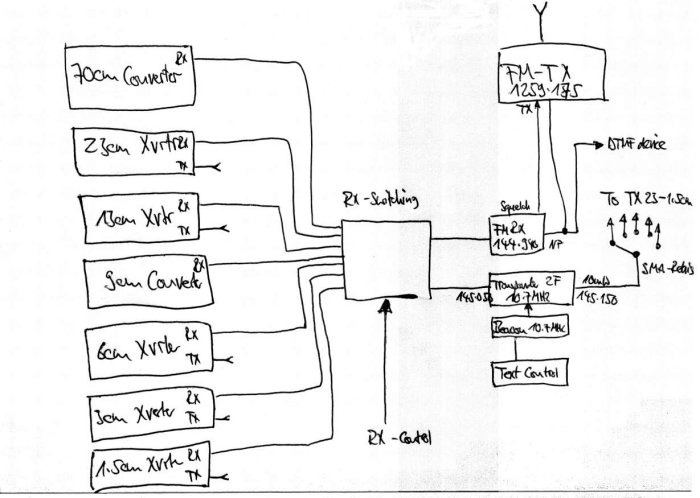

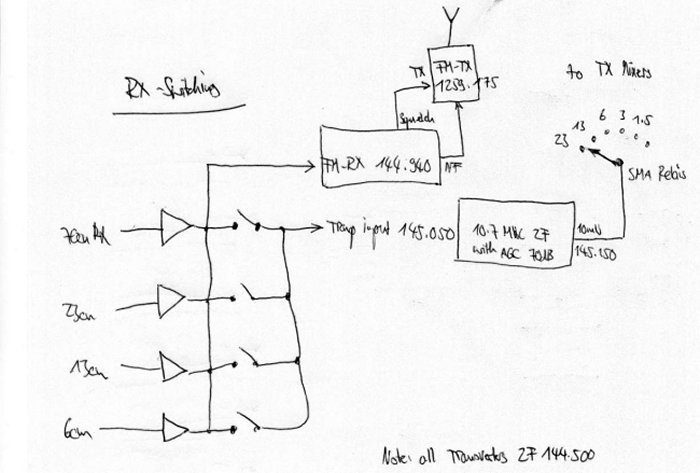

Hier sind zwei stark vereinfachte Blockdiagramms zu sehen, zum vergrössern bitte anklicken.


Details der verwendeten Baugruppen:  Cut-Tabelle Input-analog Input-digital DTMF-Tabelle

Besonderen Dank geht an:
Rene HB9MPU für jahrelange Beratung und viele Klein- und Grossteile.
Roman DJ6EP für die AGC-geregelte 10,7MHz-ZF, 9cm Konverter, diverse Mischer und viele gute Tipps.
Walter DC6GU für die ersten Antennen, HB9SSH und HB9PJM.
Der USKA-Sektion Schaffhausen für die Unterstützung den Transponder sowie das 23cm-Relais unter HB9SH zu betreiben.

Die Bauzeit betrug 7 Jahre, fast alle Ferien und sehr viel Mühe und Geld.

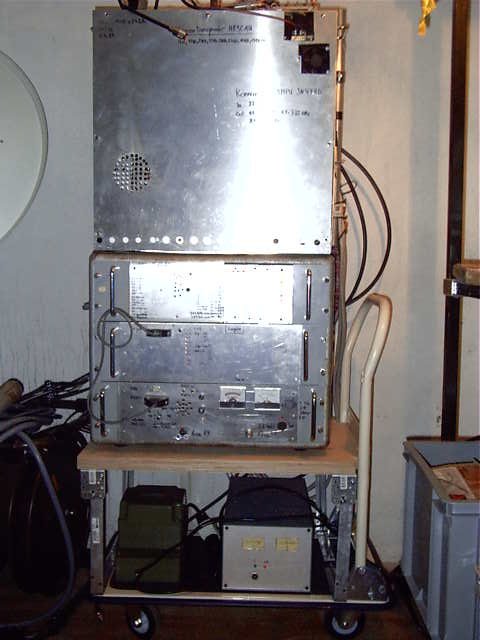

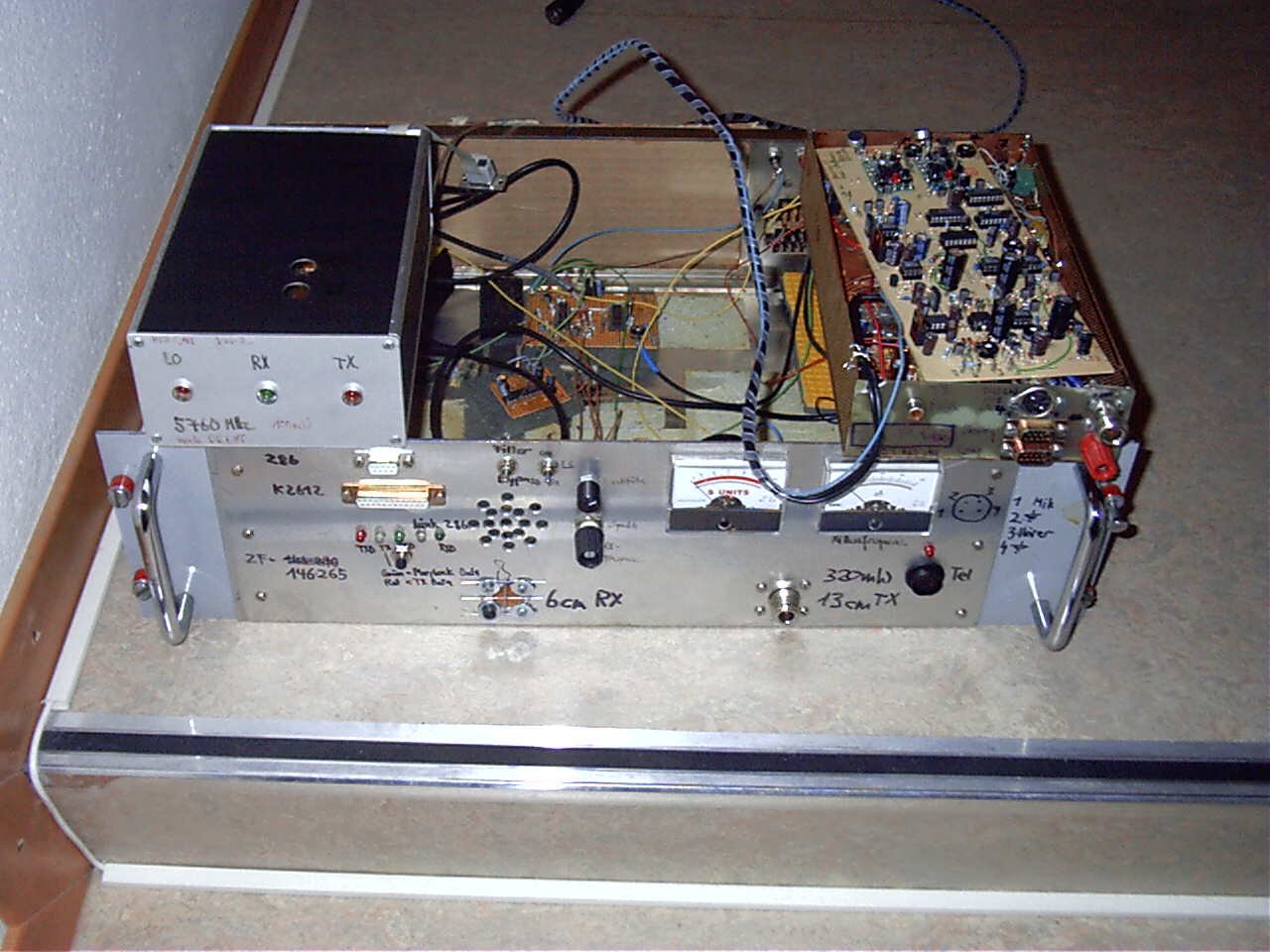

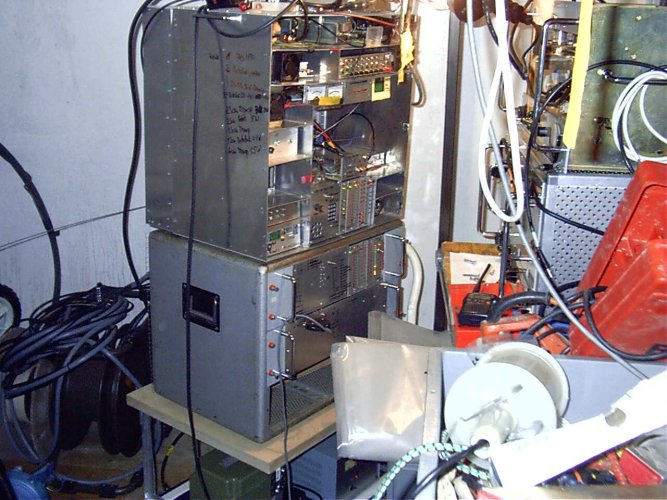

Damals stand der Transponder noch in meiner Küche in Stetten, rechts der Standort jetzt

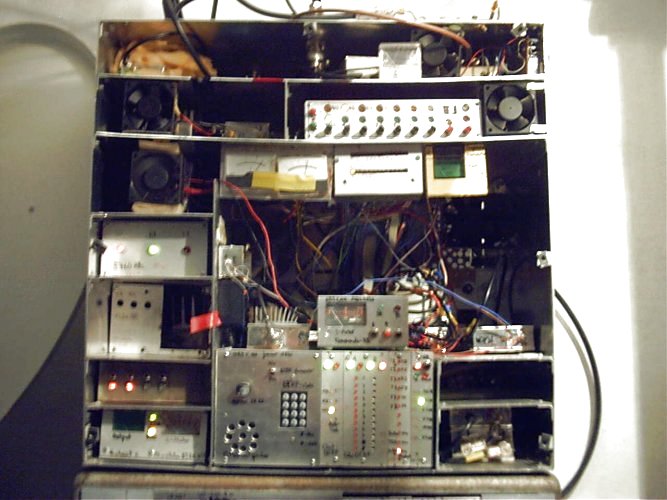

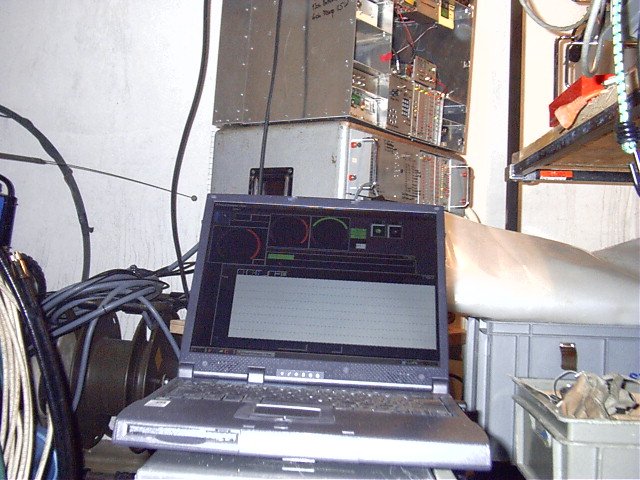

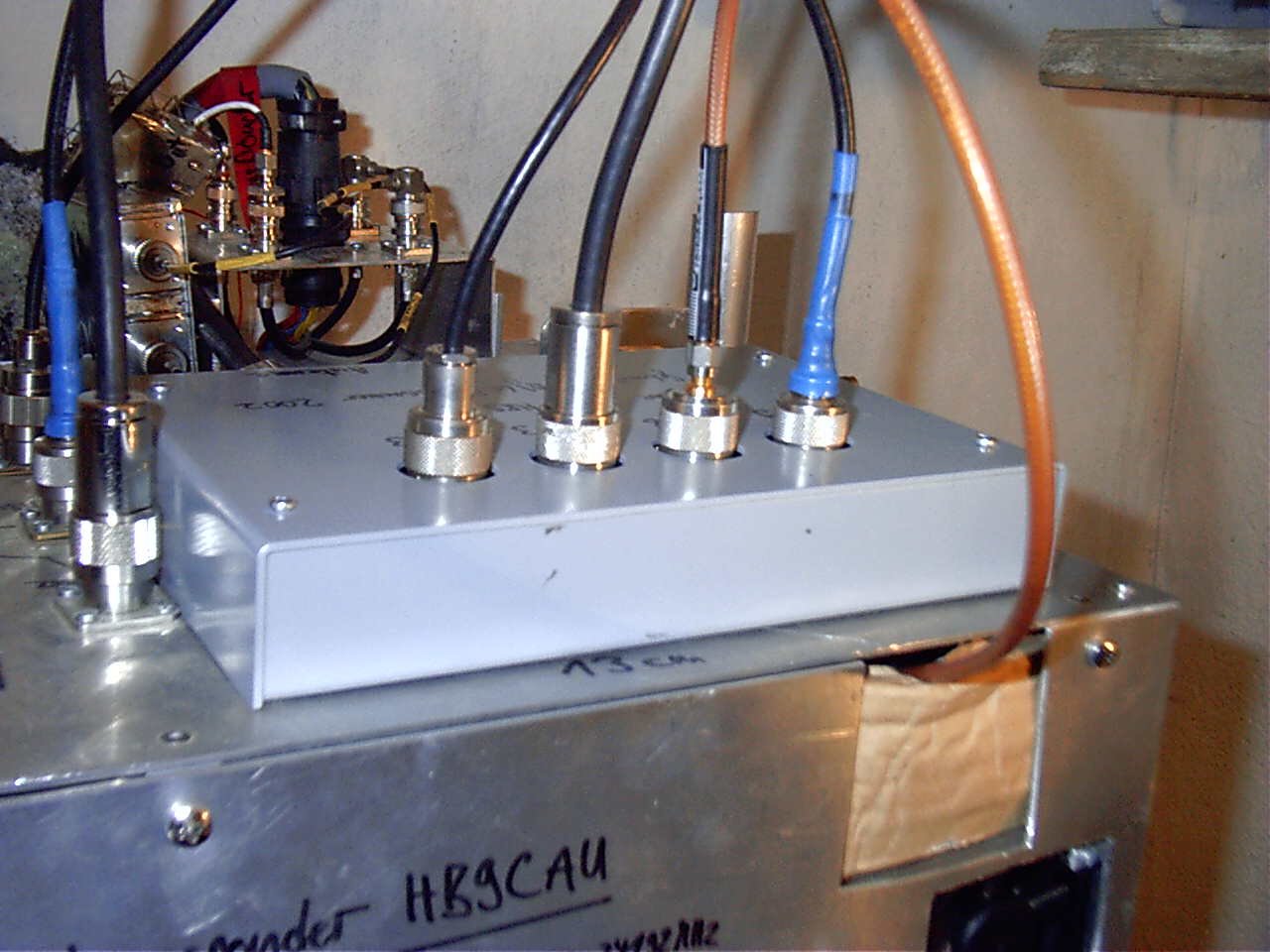

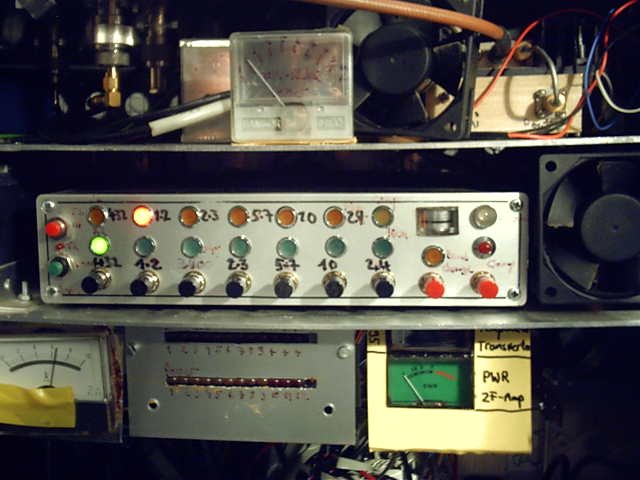

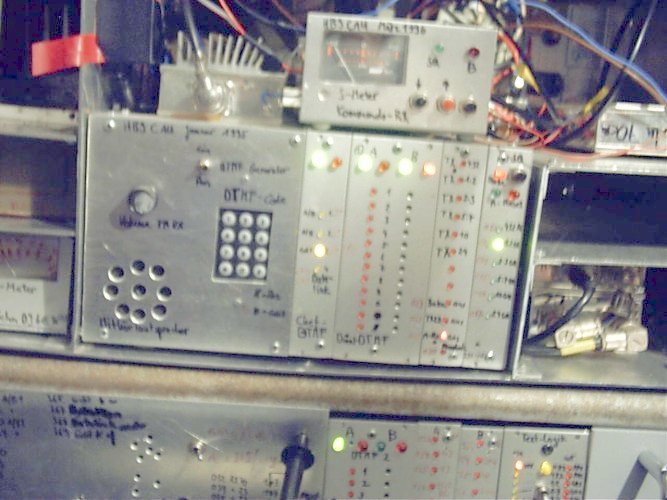

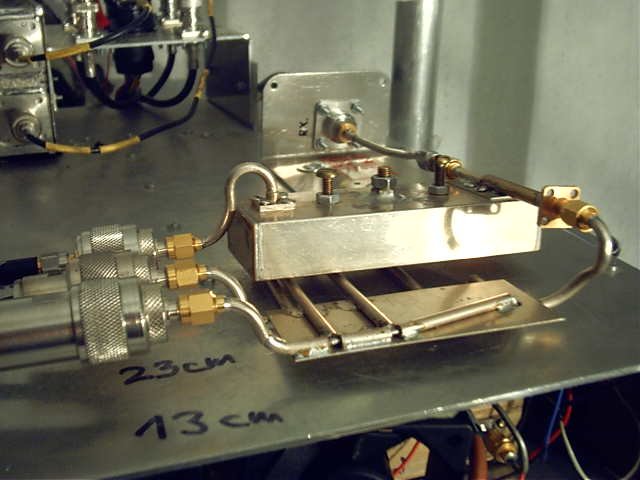

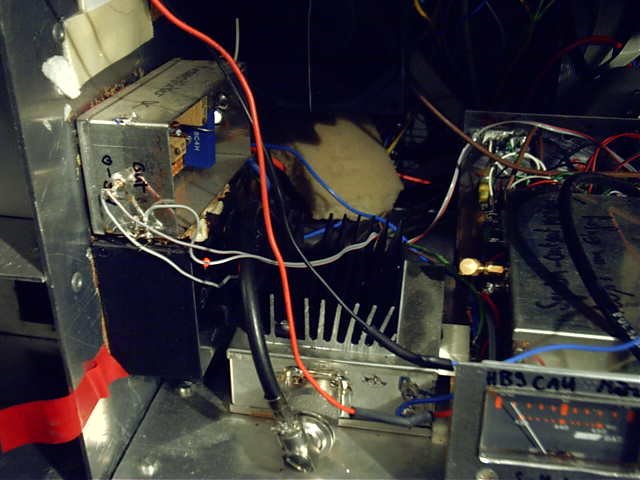

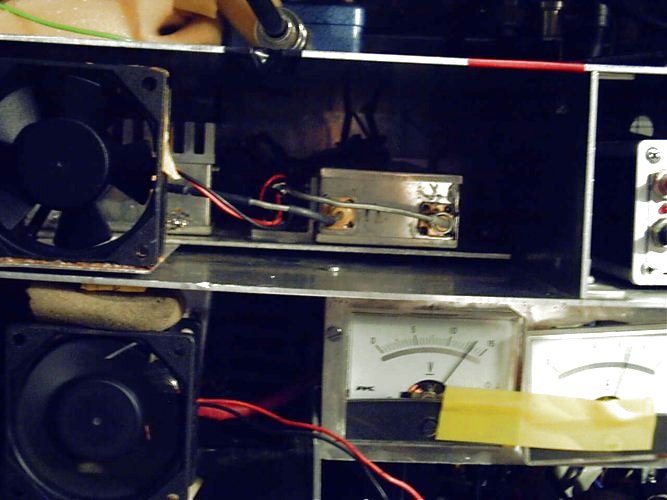

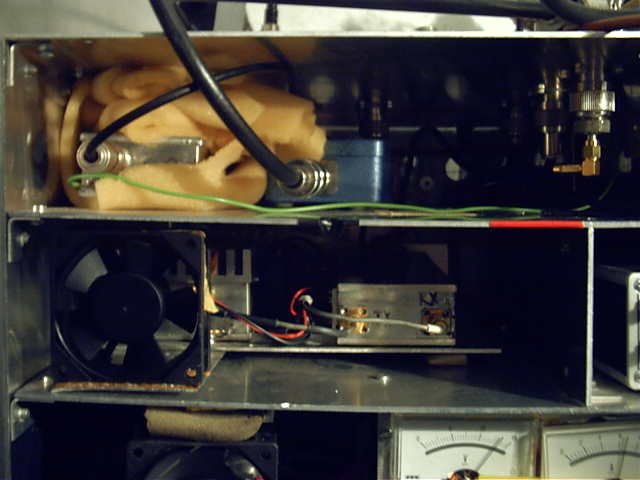

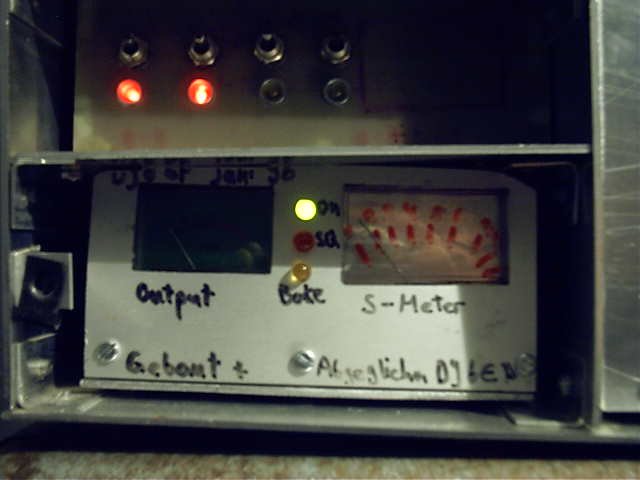

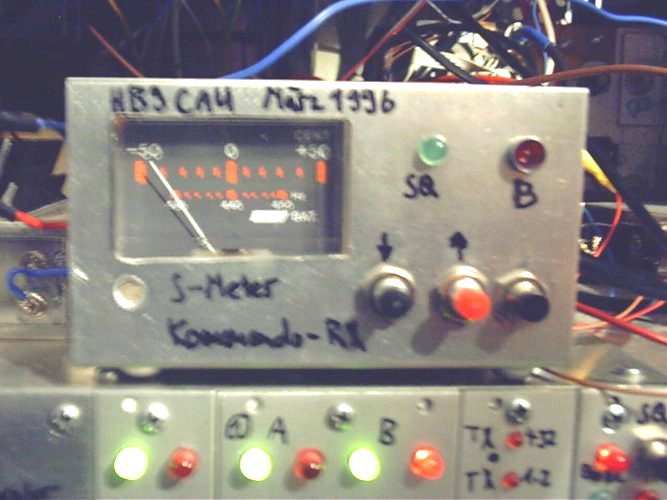

Der Transponder in Aktion, beim Ausmessen mit Visual Designer und die Umgebung

12.11.2007
Ich habe jetzt das 23cm-Relais in einem eigenen Gehäuse, getrennt vom Transponder und absolut autark fertig eingebaut und getestet. Der Standort ist im Moment noch in Lohn bei mir zuhause. Sobald das Netzteil bei mir eingetroffen ist, bringe ich das Relais zu HB9RLH Eugen. Dort kommt es mit einem Triplexer an die gleiche Antenne wie unser 70cm-Relais. Das wird ca mitte Dezember sein.

Bitte teilt mir Eure Rapporte und Empfangsberichte mit. Ich bin sehr daran interessiert, wo und wie unser neues Relais zu hören ist.
hb9cauweb(at)bluewin.ch

Hier die Daten:
Sendefrequenz 1259.175MHz
Eingabefrequenz 1294.175MHz (35MHz-Shift)
zusätzliche Eingabefrequenz auf  432.580MHz
Polarität vertikal

11.7.2007
Ab sofort ist der Transponder in Betrieb, die Bewilligung des Bakom ist eingetroffen.
Der Standort ist Lohn auf dem Reiat, 640m ü.M, JN47HQ.

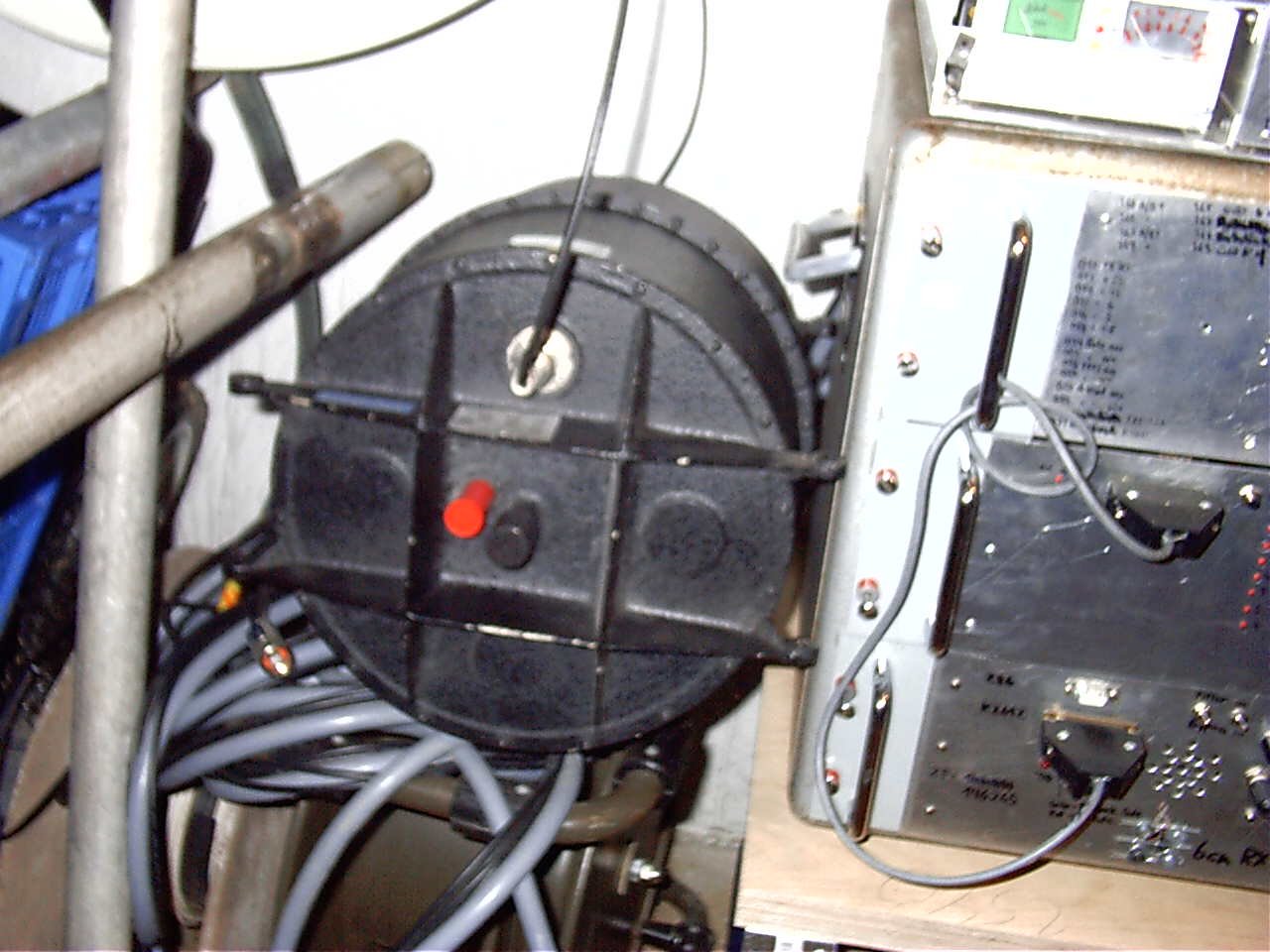

Hauptstrahlrichtung des Transponders ist Süden mit einem Öffnungswinkel von ca 70 Grad. Die Antenne ist ein 6dB-Horn.

Für das 23cm-Relais haben wir einen gestockten Vertikalstrahler. Die Antenne strahlt rundum.

Transponder HB9SH            Ausgabe: 1296.650MHz,  Leistung 10W
                                        Eingabe:    432.540MHz

23cm-Relais HB9SH             Ausgabe: 1259,175MHz, Shift +35MHz,  Leistung 10W


Christian HB9CAU
