* Einstellbare Ausgangsspannung: 12--15V/DC
* Eingangsspannung: 88-132V/AC und 177-263V/AC / umschaltbar
* Ausgangsstrom: 0 - 22 A / DC
* Eingangsfrequenz: 48-63 Hz
* Eingangsstrom: 6A bei 115V oder 3,5A bei 230V
* Ausgangsleistung: 298 W
* Spannungsüberwachung: zwischen 15,5 -18,2V
* Wirkungsgrad: ca. 84 %
* Abmessungen: 215 x 115 x 50 mm (TxBxH)
* Gewicht: 1200 g
* Standby-Betriebsstrom: ca. 60 mA
* Lüfter: 6 cm Durchmesser, Temperaturgesteuert
* Ripple & Noise: 150 mV p-p
* Regelung: Line +/- 3 %, Last +/- 0,5 %
* Messverstärkerausgang 0-5V über Shunt für Strommessung
* U-1/3 Ausgang für Spannungsmessung
* Temperatur Sensorausgang

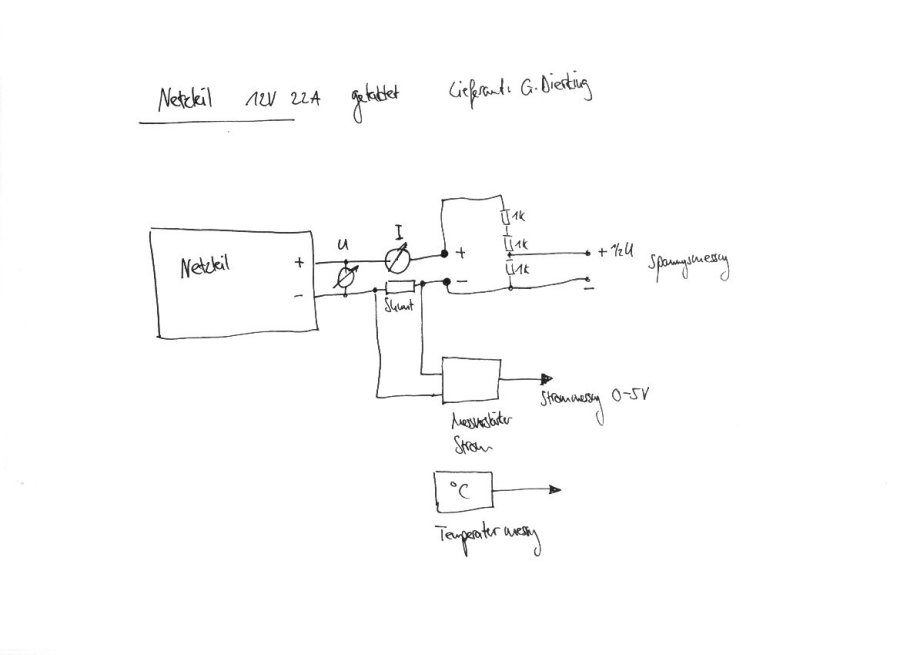

Blockschaltung

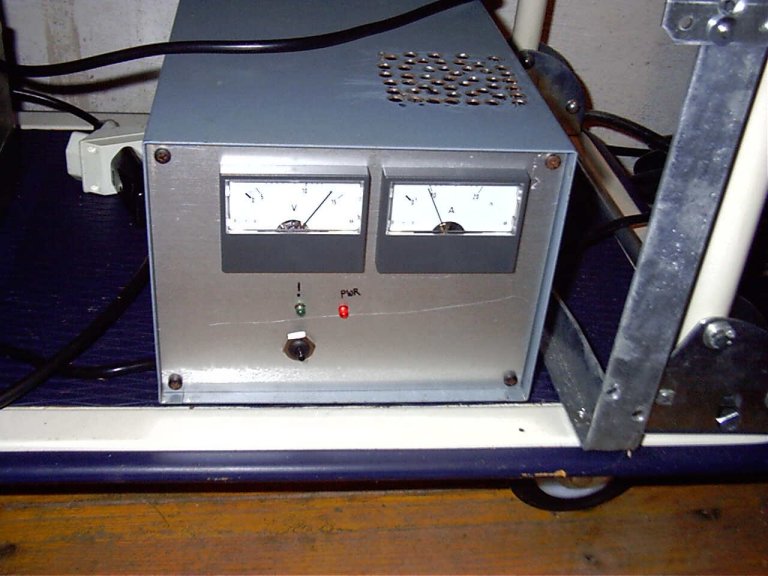

Bild Schaltnetzteil 1

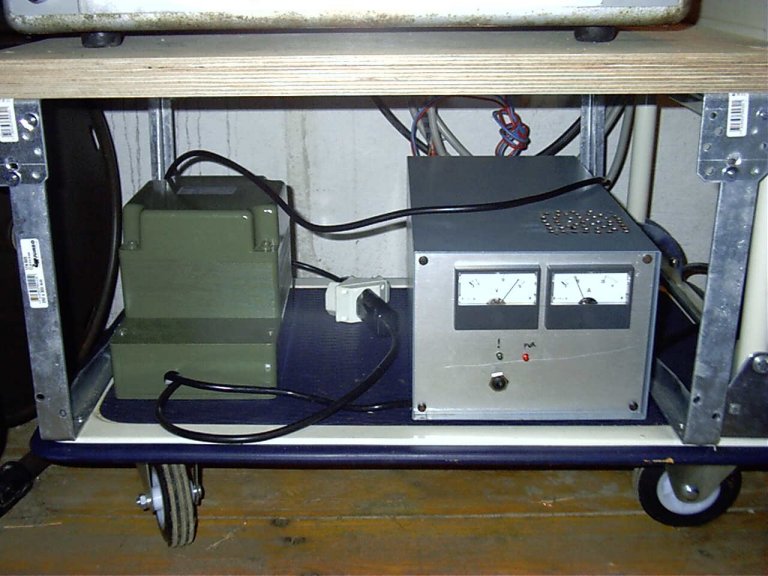

Bild Schaltnetzteil 2

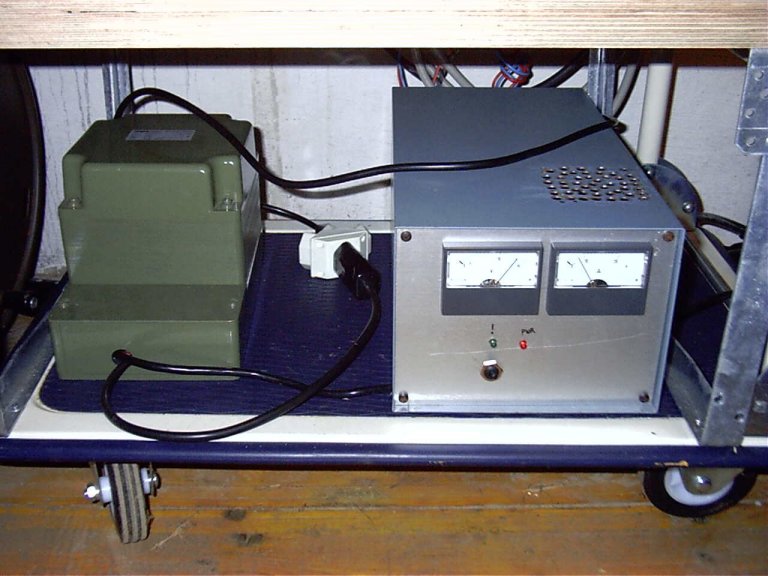

Bild Schaltnetzteil 3
Bild Schaltnetzteil 4
