Beim nächstenmal:
23cm Transverter: 9-Pol Flachbandkabelstecker (Männchen) ersetzen und
Ansteuerung nachstellen.
13cm Transverster Ansteuerung justieren und Leistung messen.
6cm Transverter Ansteuerung justieren und Leistung messen.
Relais Sender Spektrum und Leistung messen, gegebenenfalls Signalweg
kontrollieren.
Uebergangsbüchse für die HF-Kabel, wasserdicht unter dem Korb oder unter dem
Blech montieren.
Kabellängen bis zur Büchse ausmessen.
70cm-Quad: .........m
Horizontal-Horn: ........m
Vertikal-Horn: ........m
Mai 2006 HB9CAU
Antennen von Relais und Datalink gewechselt und Leistung der beiden Sender
gemessen.
Relais - Vertikal Horn, 3W
Datalink - Vertikal-Quad 4W
23cm Transverter und Endstufe ersetzt, Leistung und Aussteuerung getestet.
Maximale Ausgangsleistung 11W, Bake 2W
Der Transponder kann jetzt wieder sehr gut empfangen werden, es braucht
allerdings einwenig mehr Leistung in der Eingabe, um die Bake auszuschalten.
Der Relaissender kommt jetzt mit dem Vertikal-Horn auch wieder viel besser an.
31. Oktober HB9MPU und HB9SSH
Zusammenschaltung V+H-Horn entfernt, V-Horn an Kabel-4, 70-23cm Weiche
entfernt und Kabel mit 70cm-Quad H direkt mit 70cm Konverter verbunden.
Datalink mit Kabel-4 V-Horn verbunden.
Antennen:
Transponder: H-Horn
Relais: 23cm-Quad V
Datalink: V-Horn
70cm-Konverter: 70cm-Quad H
Transponder jetzt sehr gut zu empfangen, Relais schwach und Datalink gut.
8. Oktober HB9CAU
24V DC-DC-Wandler eingebaut, RX-ZF-Verstärker plus TX-ZF-Verstärker für 10-
und 24GHz eingebaut und nach Vorgabe TX 40mW abgeglichen. Lüfter 23cm PA
notfallmässig ersetzt.
Leistung und SWR mit Richkoppler EME gemessen. Richtwirkung: 23cm: 20dB,
13cm 16dB.
Leistung:
23cm Transponder: 8W
23cm-Relais: 3W
13cm: 2W
6cm: 0.5W
Datalink: 4W
SWR:
Transponder: 23cm 1:3
13cm 1:2
Relais: 1:1.3
Datalink: 1:1.8
Antennen:
Transponder: H+V-Hörner
Relais: 23cm-Quad V
Datalink: via 70-23cm-Weiche an 70cm-Quad H
70cm-Konverter: via 70-23cm-Weiche an 70cm-Quad H
Transponder nicht empfangbar, Relais schwach, Datalink nicht hörbar.
9. September 2005

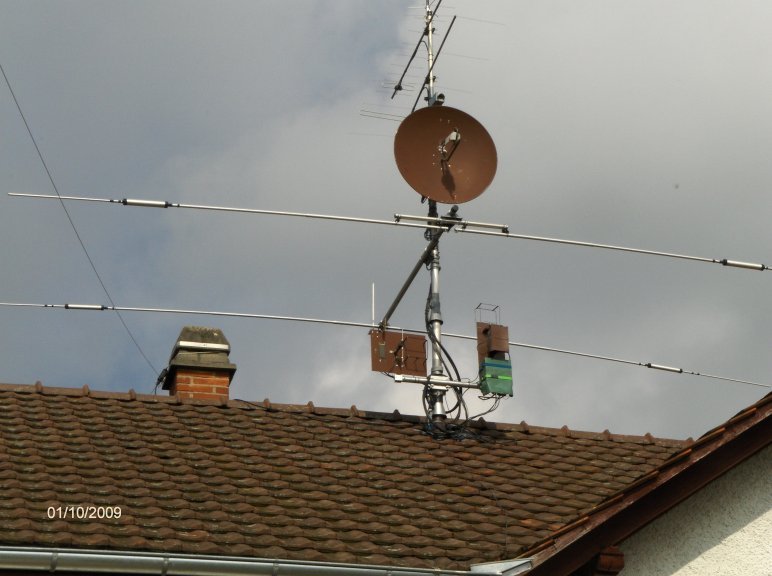

René, Eugen, Franz und ich waren auf dem Chnollen und haben die
Antennenanlage revidiert.
- Blackbox 2cm Klötzchen montiert
- Vertikal und Horizontal Horn zusammengeschlossen
- 70cm Quad ersetzt

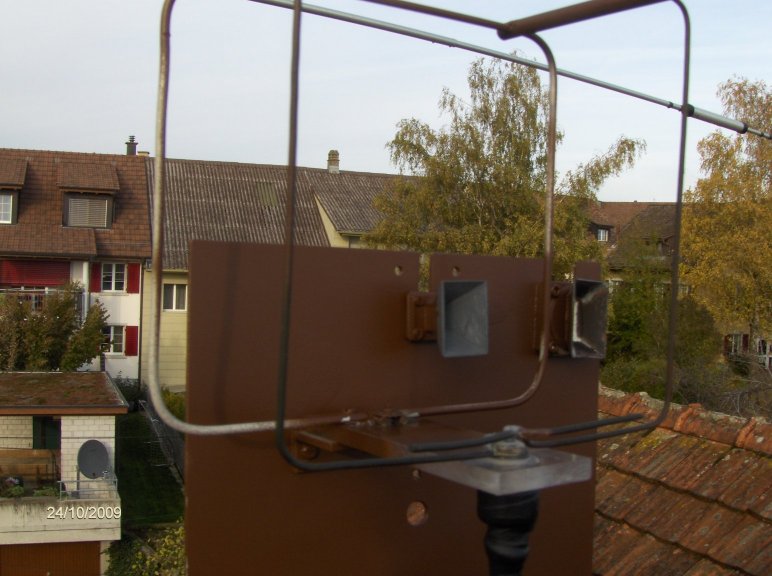

- 13cm/6cm Antenne entfernt und 23cm Vertikal Quad montiert
- Fotos der Antennenanordnung erstellt
- defektes Kabel 3 gekürzt, Stecker montiert und verlängert
- Transponder-ZF eingebaut und vor TX-23cm Dämpfungsglied eingefügt, 4dB
- TX-23cm direkt am Ausgang Transponder-ZF angeschlossen, weil der 24V
DC/DC-Wandler zur Umschaltung der verschiedenen TX-Mischer defekt war. Wird
beim nächsten Gang ersetzt.
Antennen:
Kabel 1: 23cm Quad vertikal: Datenlink-TX 23cm
Kabel 2: Horn vertikal und horizontal: Transponder 23-6cm
Kabel 3: 70cm Quad horizontal: Transponder 70cm, Datenlink-RX 70cm, Relais 23cm
Kabel 4: --------------------------------------------------------
18.Juni 2005
Alle DTMF neu gesetzt, Datenlink getestet - OK. Relais getestet - OK. Netzteil
OK.
Zuhause jedoch festgestellt, dass das Relais nicht zu hören ist. 70cm Quad ist
schief, hat offenbar einen Schlag bekommen, eventuell für 23cm Relais TX
schlecht. Oder dann 70cm Transverter defekt.
Mögliche Lösung:
70cm Transverter ersetzen, Leistung Relais TX messen, VSWR messen -
kontrollieren ob die Antenne gut ist oder nicht. Mit Rene 1:1 Versuche machen
und Empfindlichkeit sowie Relais Ausstrahlung kontrollieren.
Später dann Datenlink 13/6cm-Antenne entfernen und die 23cm Quad sowie einen
23cm Vertikal Rundstrahler montieren.
Belegung der Kabel:
Kabel 1: Datenlink 23cm Quad
Kabel 2: Transponder 23-6cm V+H-Horn
Kabel 3: Transponder 70cm Quad
Kabel 4: Relais 23cm Rundstrahler
15.April 2005
Datalink Mark-II eingebaut. TX an Kabel-1, RX über 70cm
Splitter-Verstärker, Baudrate 1200Bd. Modem und DTMF in Weissblechgehäuse
eingebaut.
Computer-Unit ebenfalls im Weissblechgehäuse mit Durchführungskondensator und
Flachband Datenkabel mit Flachband Klappferrit versehen.
19.März 2005
Transponder-ZF ausgebaut und Rene zum ausmessen und Filter einbauen
gebracht. FM-RX überprüft, jedoch den Fehler nicht gefunden.
20.März 2005

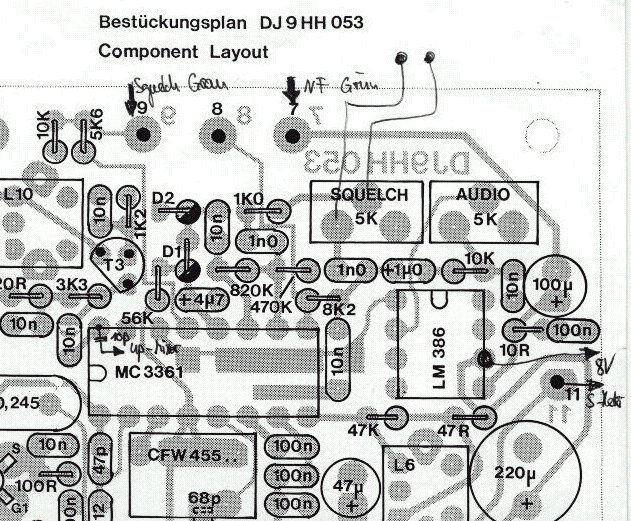

FM-RX ausgebaut, Digi-Poti ersetzt durch 47K Poti und Squelch fix justiert.
24.Oktober 2004

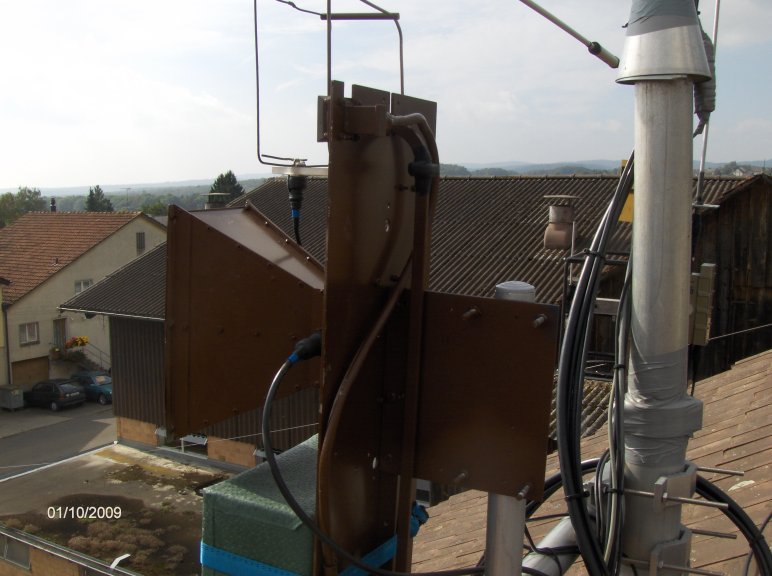

Ich habe mit Eugen die Blackbox montiert. Zuvor aber mit dem Testgerät das
Steuerkabel und die Funktionen der Blackbox getestet. Alles ufb.
Wir mussten allerdings die Blackbox um ca 2cm anheben und entsprechend mit dem
Band befestigen, weil der flexible Hohlleiter kürzer war. Bedingt durch den
neuen Aufbau der Blackbox.
Die Dampfsperren unmittelbar nach dem 24GHz Horn habe ich ersetzt und eine
zusätzliche Dampfsperre zwischen dem flex HL und dem 180°-Bogen montiert.
Die Kabel wurden neu zusammengebunden und schön verlegt.
Kabel am Vertikal Horn angeschlossen. Wird später für den Datenlink 23cm
gebraucht.
Im Milchhäuschen haben wir die Leistungen gemessen:
23cm: 11W
13cm: 0.3W
6cm: 0.2W
Relais 4.2W
Data TX 2m am Vertikal Horn angeschlossen.
Transponder Logbuch eröffnet und auf den Transponder gelegt.
17.Oktober 2004
Bei Rene Ansteuerung der Blackbox gemessen.
Auf 10mW bei 10- und 24GHz an der BNC-Buchse der Blackbox eingestellt.
Ausgangsleistung 10GHz 500mW, 24GHz 40mW.
Danach auf dem Chnollen die Ansteuerleistung ab Transverter BNC Buchse gemessen:
nur 0,65mW, nach Verstärkerstufe immer noch nur 5mW. Bei
