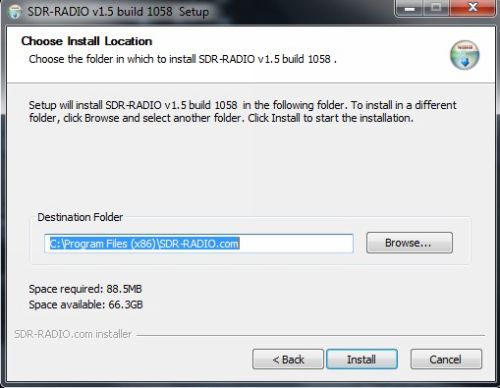

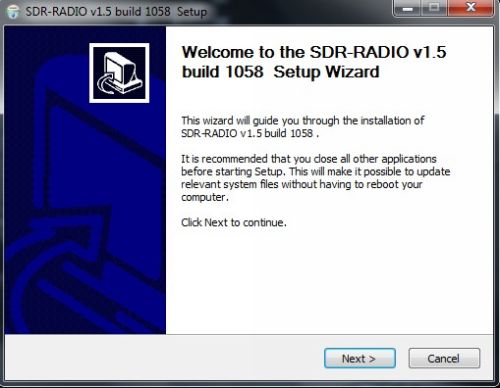

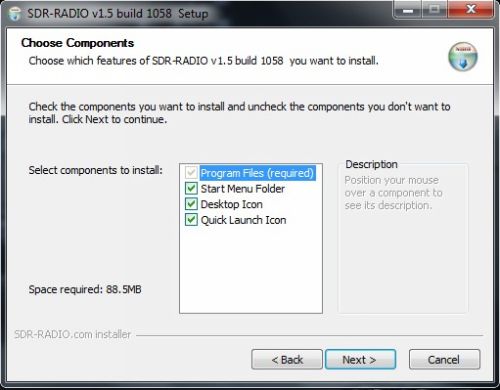

1.1 Устновка системы
SDR-RADIO.com программное обеспечение поставляется в стандартной для Windows
устанавливать ation комплект, имя файла
Формат:. SDR-RADIO_v <version> б <build> ехе, например SDR-RADIO_v1.1b492.exe
является
Версия 1.1 Build 492.
Файлы программы составляются, как 32-битные программы, комплект может быть
установлен на любой 32 - или 64 -битной системы использовании Windows XP или
выше

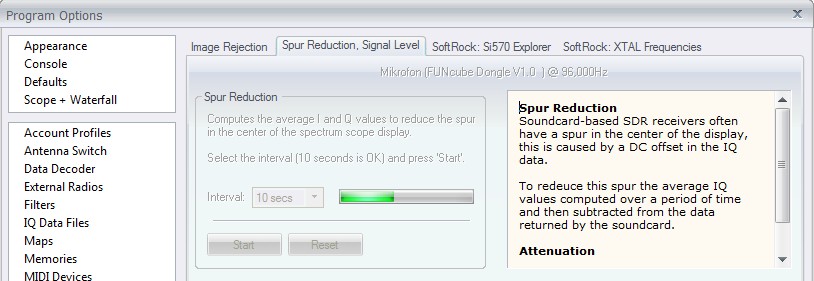

2.3 Стимулировать сокращение
"Шпора" в центре дисплея является причиной от постоянного тока смещения в ключ."Шпора" не может быть полностью устранена, но могут быть значительно уменьшена.
Из выпадающего параметры в панели Dongle FUNcube
выберите Стимулирование сокращения.
Когда вы сделаете это входной сигнал сведете к минимуму, чтобы удалить
посторонние влияния. Выберите время интервал и нажмите кнопку
Пуск.
После завершения анализа нажмите Закрыть, оригинальные входного усиления восстанавливается значение до выборе этой опции.
2.4 Зеркальный канал
Другая проблема с звуковой картой решений на базе SDR изображений - выберите
Отказ от
изображения
Параметры раскрывающемся списке в панели Dongle FUNcube и следуйте инструкциям
вл.
FUNcube Dongle
4 Использование консоли
Здесь мы начнем ключ звуковой карты и выполнять наиболее распространенные задачи
при
получении
сигналов.
4.1 Начните свой Dongle
Есть два этапа, начиная ключ:
1. Начало звуковую карту, чтобы получить выход (IQ) данных,
2. Установите соединение с ключом через HID драйвера для установки частоты и
настройки
других вариантов ключа в.
4.1.1 Звуковая карта
Чтобы начать свой ключ звуковая карта:
1. Убедитесь, что панели источника входного сигнала на ленте панель
отображается, если не
двойной щелчок, где вы видите источник входного сигнала в верхней части консоли.
2. В звуковую карту, SoftRock, FUNcube группы записывающих устройств (звуковых
карт)
включена на компьютере отображаются.
3. Выбор звуковой карты FUNcube Dongle и установить частоту дискретизации до 96
кГц (см.
ниже).
4. В Частота выпадающего убедиться Dongle FUNcube выбран.
5. Убедитесь, что замены IQ проверяется.
6. Нажмите кнопку Старт!
4.1.2 Интерфейс управление
Ключ настраивается и управляется через Human Interface Device (HID) водителя.
Когда
звуковая карта является ключом начал соединения также должны быть внесены в
ключе,
если не просто нажмите подключение в панели инструментов панели FUNcube Dongle
в.

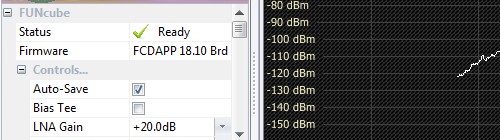

Когда соединение установлено вы увидите выход же, как ниже:
мы видим (серийный номер 2711) с прошивкой 18i загружен
4.2 FUNcube Dongle панель
Когда вы начали звуковой карты (см. выше) панели FUNcube Dongle должно
отображаться
автоматически. Если эта панель не отображается или Вы случайно спрятал его
просто
выберите FUNcube Dongle от частоты + настройка группа панели Окна Ribbon Bar.
В этой панели вы можете установить:
Центральная частота.
Включить доплеровская компенсации при отслеживании спутников.
Отрегулируйте выгоды и т.д.
Спутниковое выбор.
Включить ротатор поддержки.
FUNcube
4.2.1 Центральная частота
Один из способов настройки ключа это выбор частот от частоты группы
Этот метод является дизайн в первую очередь для поддержки спутников, где
вы обычно используют
тот же центр частот для каждого спутника ITE.
Когда вы нажимаете Freq окне Выбор частоты отображается, здесь вы поддерживаете
список
частоты, которые автоматически сохраняются для текущего выбранного спутника
Если выбранная частота находится в пределах диапазона, поддерживаемого
вашим ключом PLL
будет блокировать.
4.2.2 Частота калибровки
Ключ частоты калибруется путем корректировки величины, указанной в поле
коррекции, то это
значение в частях на миллион (промилле). Калибровка против источника сигнала
известной
точностью.
4.2.3 Выбор спутников
Выберите субботам с панели инструментов панели для отображения спутников окно,
где надо
выбрать текущий спутник.
FUNcube
Здесь вы фильтр отображения, либо:
Все спутники или
Только если в списке фаворитов.
Параметры видимости, являются:
Видимые сейчас,
Видимый в течение следующих 30 минут, или
Видимый в течение следующих 60 минут.
Если ни один из выше выбрано то никакой видимости применяется фильтрация.
4.2.4 Трек Участок
Отслеживать текущие спутника и участок отображаются, выбрав трек и Участок от
панели в
панели инструментов. Это отличный способ увидеть именно то, что текущий спутник
делает.
4.3 Настройки консоли
Видимый пропускной ключ FUNcube в такой же, как частота
дискретизации выбрана при запуске
ключ звуковой карты, как правило, 96 кГц. Для установки отображается пропускная
способность водопада
консоль и
Спектр либо нажмите кнопку [диапазон] или кнопку правой кнопкой clcik в водопад
и выбрать 100 кГц от
всплывающее меню.
FUNcube
5 Спутники
Консоль имеет встроенную поддержку для спутников:
Выбор кеплеровской источников данных,
Доплеровского коррекции,
Pass дисплей,
Текущая дорожка и следы.
5.1 Главная местоположения
Для успешного трека у спутникового Вы должны сначала войти в ваш дом местах
широты и долготы.
Выберите Мой информации (Lat, Lon ...) из выпадающего параметры в панели Dongle
FUNcube
и убедитесь, что высота, широта и долгота правильно.

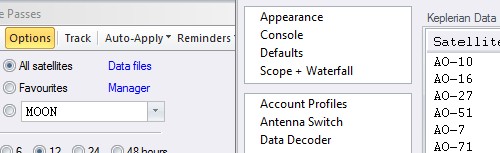

5.2 Опции
Из выпадающего параметры в панели Dongle FUNcube выбрать спутниковое
Параметры .... Здесь
вы может:
Выберите файлы, содержащие кеплеровской данных (требуется отслеживать спутники
точно),
Настройка формата карта используется для отображения текущего трека,

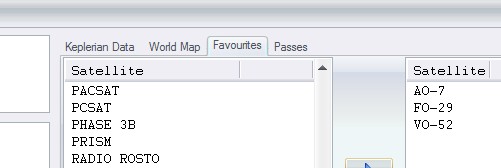

Выберите список Любимые спутников
Кеплеровской данные должны быть свежими - не использовать URL, который
обеспечивает старые
данные. Для более сведения о формате визита файл данных
http://en.wikipedia.org/wiki/Orbital_elements

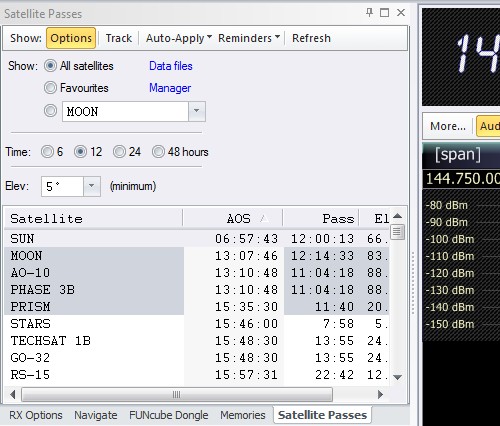

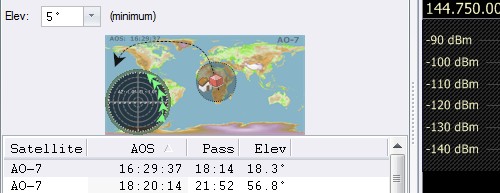

5.3 Следующий проход
Вы всегда хотите знать, следующего пропуска для ваших спутников.
Чтобы вывести спутник проходит
панели выберите спутник проходит из выпадающего параметры в
панели Dongle FUNcube.
Особый интерес представляет Авто-Применение опции. Если эта
функция включена
спутник в проверена проходит выбирается автоматически
В области FUNcube Dongle несколько секунд до AOS.
Используйте эту опцию для выбора проходов вы хотите
контролировать
5.4 Кррекция Доплеровского
Чтобы применить доплеровской поправки на текущий спутник:
1. Убедитесь в том, правильную частоту центра выбран,
2. Проверить Включить доплеровская,
3. Проверьте доплеровского Invert (требуется, так как замены IQ выбран при
запуске
звуковой карты).

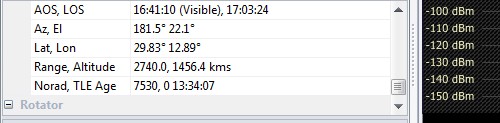

Текущий доплеровского смещения показан в области доплеровского ±. Когда
спутник
видна эта величина обновляется двадцать раз в секунду. Как спутник проходит над
головой
скорость изменения этого коррекция может быть очень высокой - выше, чем вы могли
бы
компенсировать с ручной настройкой.
5.5 Ротаторы
Консоль интерфейсы со сторонними программами, которые в свою очередь,
подключить к ротатора.
Интерфейс, используемый известен, как Dynamic Data
Exchange (DDE).
В области Dongle FUNcube выберите нужный формат или Нет,
если ротатор поддержка не нужна.
5.6 Обьявления
Включить Text-To-Speech объявления, чтобы не пропустить интересные проходит!
Из выпадающего параметры в панели Dongle FUNcube убедиться Объявления Пасс
Включено для AOS и LOS (Приобретение сигнала и потеря сигн
20 декабря 2012
