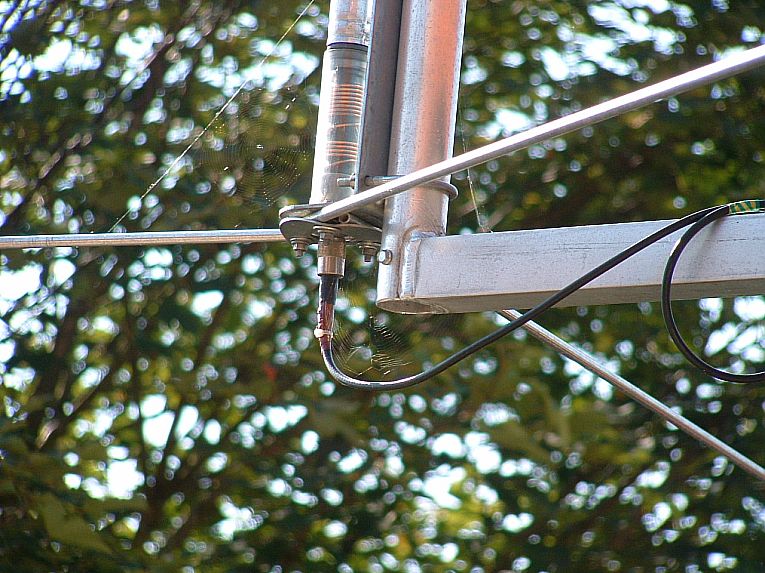

5-6 июля были проведены измерения прибором от RigExpert антенна переделанный вариант СиБи от Sirio.

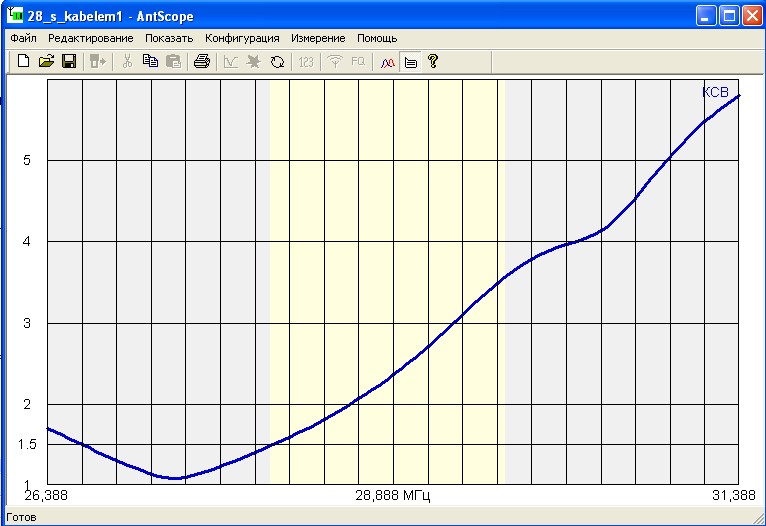

диаграмма была снята при размерах антенны"по умолчанию", нетрудно видеть, что антенна работает и в используем участке частот, но SWR >> 1.5

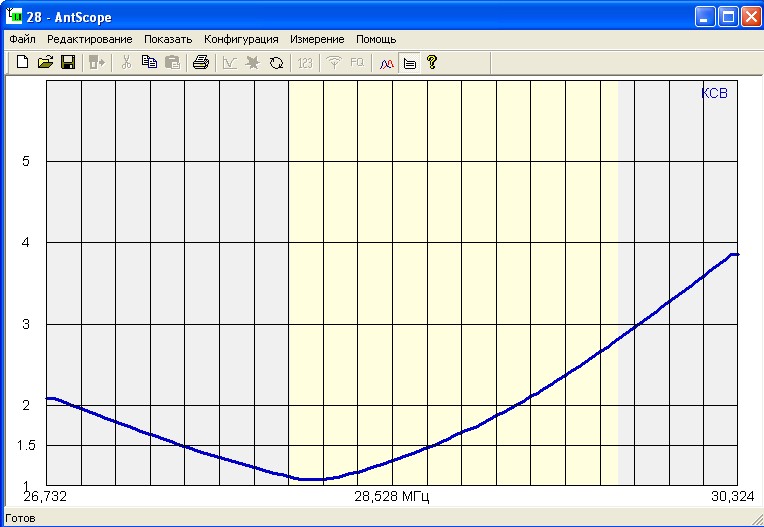

диаграмма , после укорочения (верхнего элемента емкостная нагрузка задвинул до основания) с произвольной длиной кабеля RG58

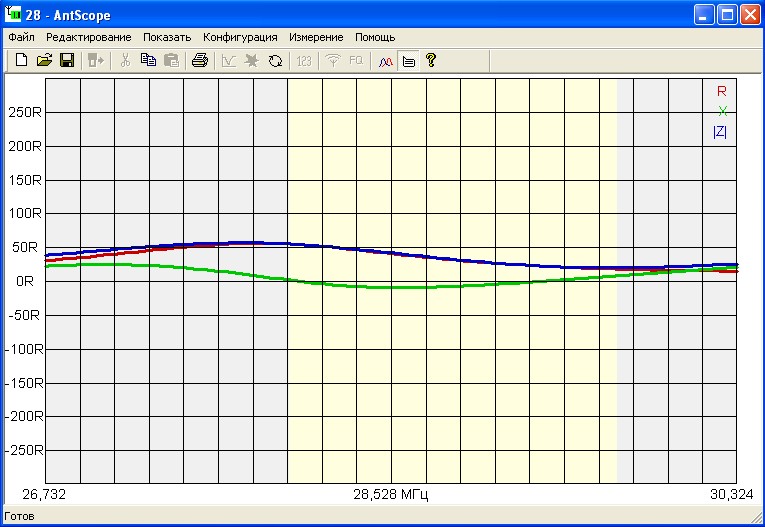

Z = R + jX

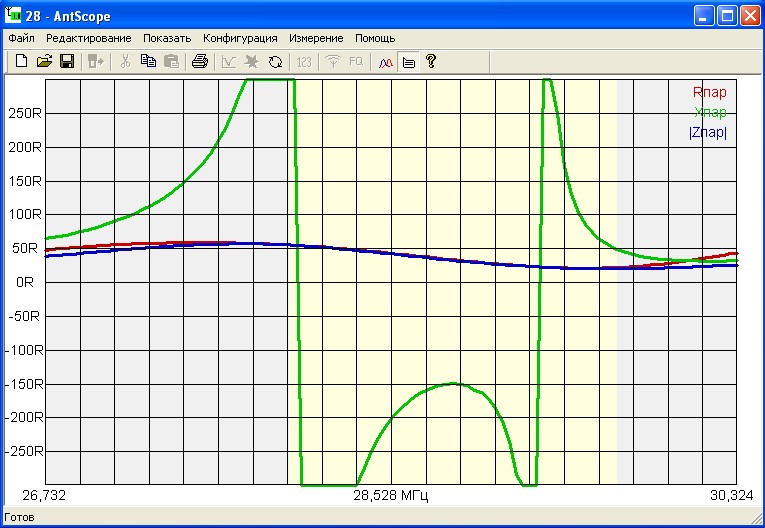

Z = RII + jX

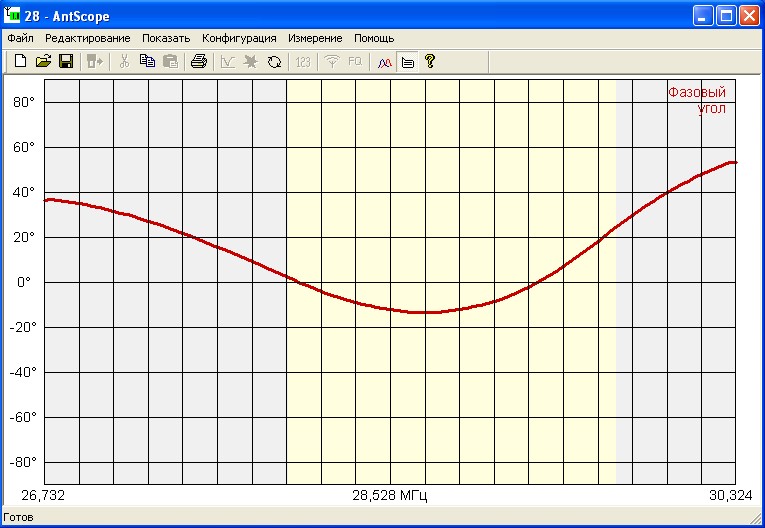

Фаза

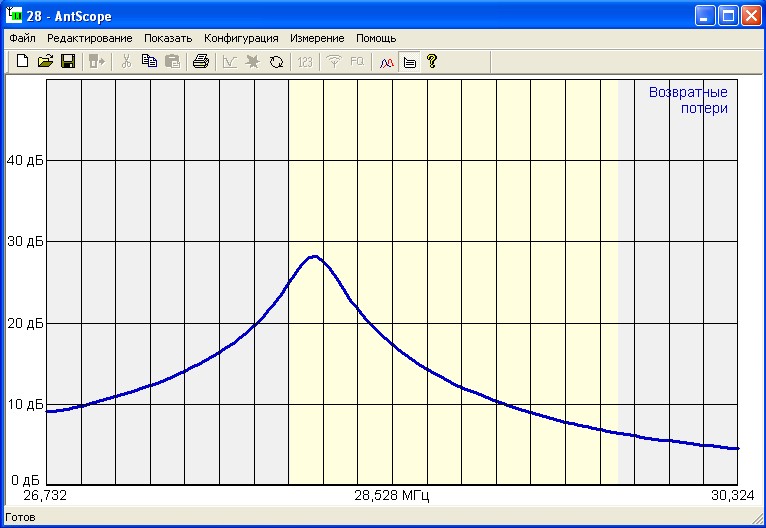

возвратные потери

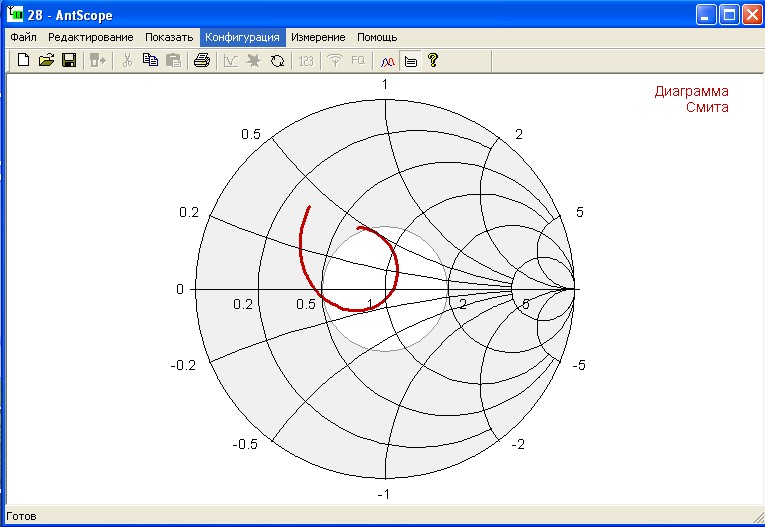

диаграмма Смита.

 белый круг в центре задан для SWR не превышающего 2 основные точки считывания:

28.161 - 28.061 SWR 1.09,

 28.097 - 28.133 SWR 1.08

перемещаясь мышей по диаграмме можно считать параметры любой точки .

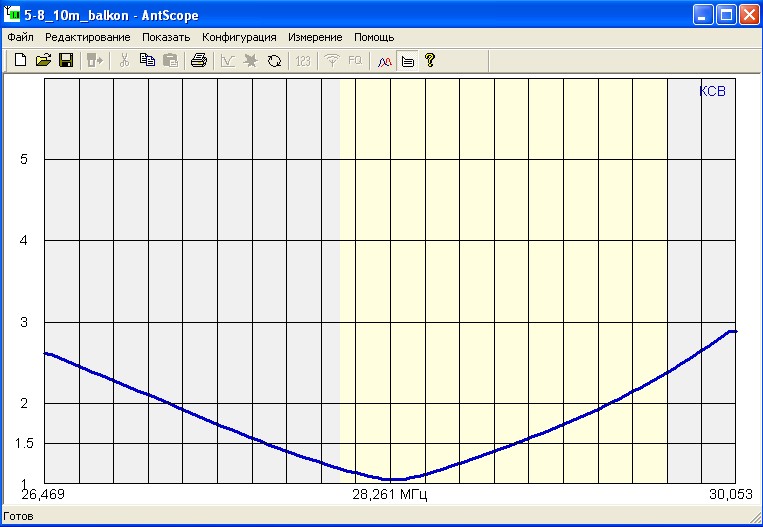

после корректировки получилось на 28.211 SWR 1.06 измерение производилось через кабель произвольной длины rg58

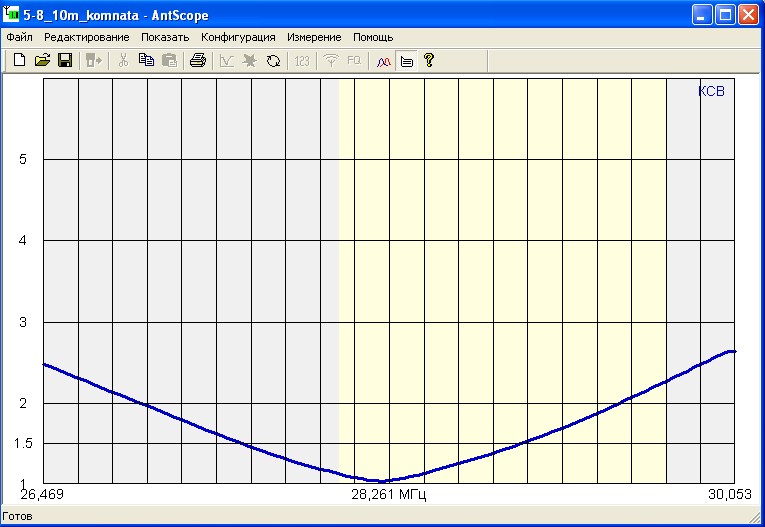

увеличение длины кабеля до повторителя SWR улучшился на частоте 28.225 1.04,также произошло смещение резонанса в сторону повышения частоты

продолжение следует

17 июля
