Bau eines Skypper-Beam´s nach G4ZU

Das Prinzip

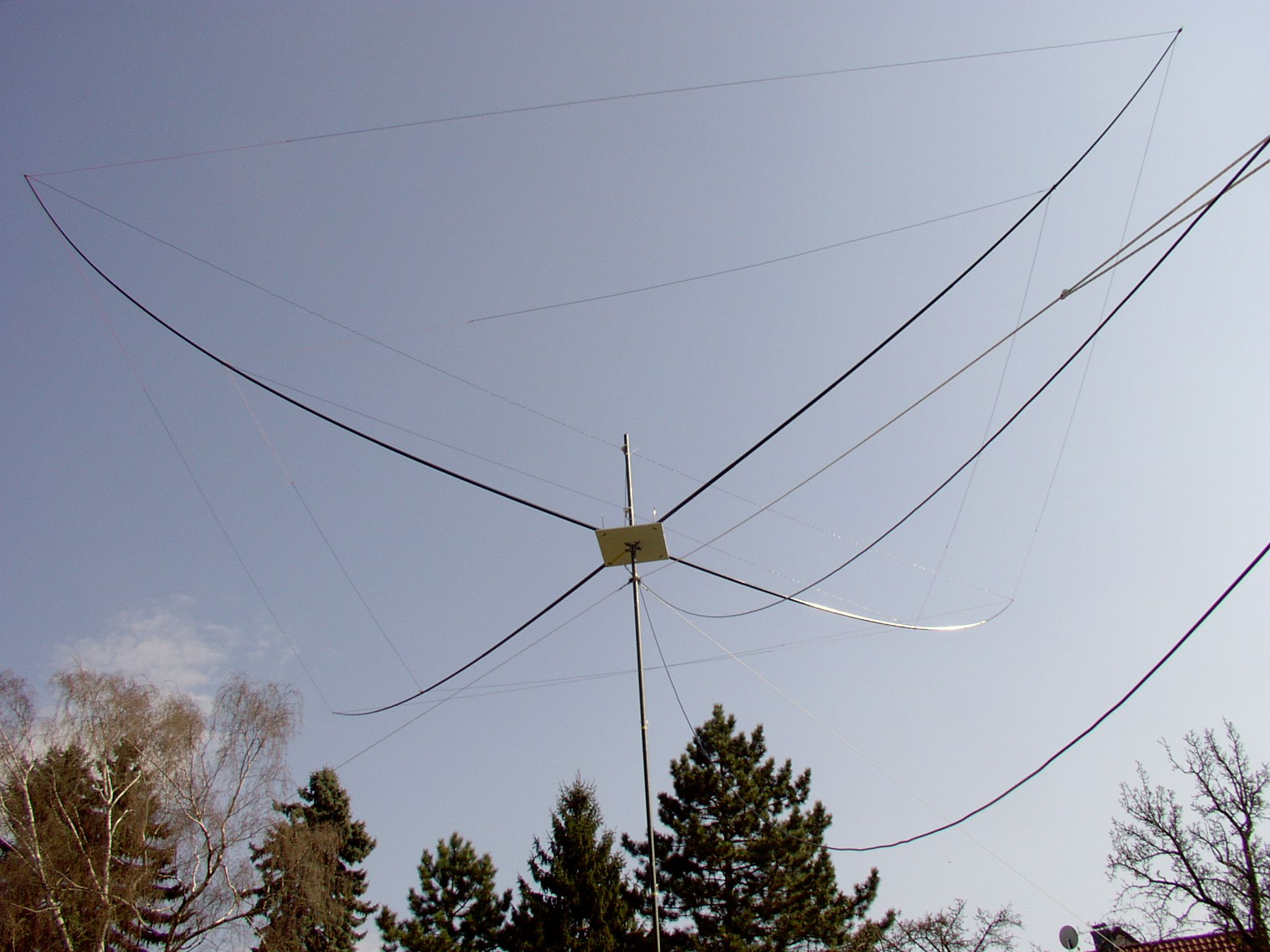

Skypper-Beam für 20 und 15m

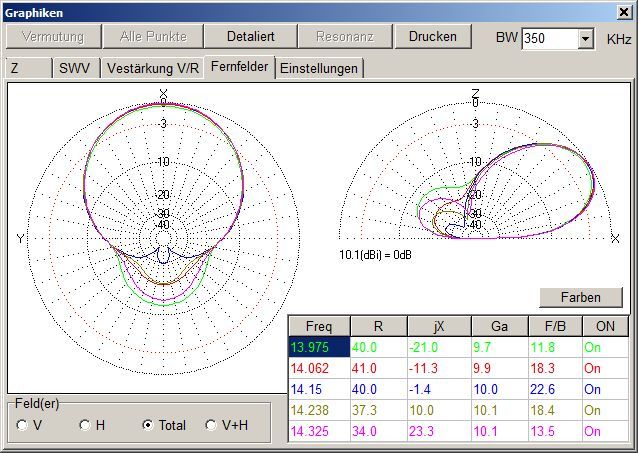

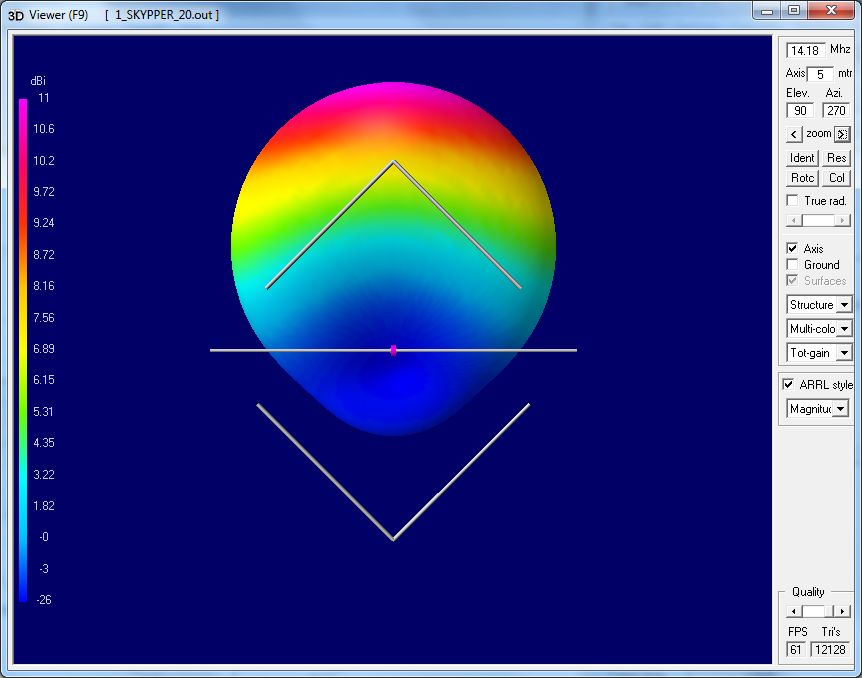

Hier die Simulation mit MMANA

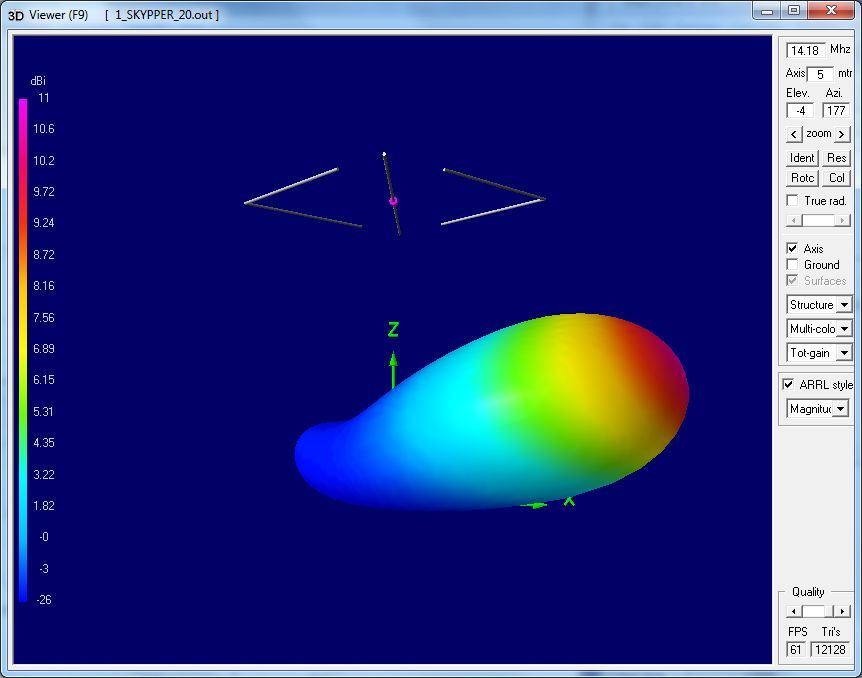

und mit EZNEC



SWR-Verlauf im 20m-Band

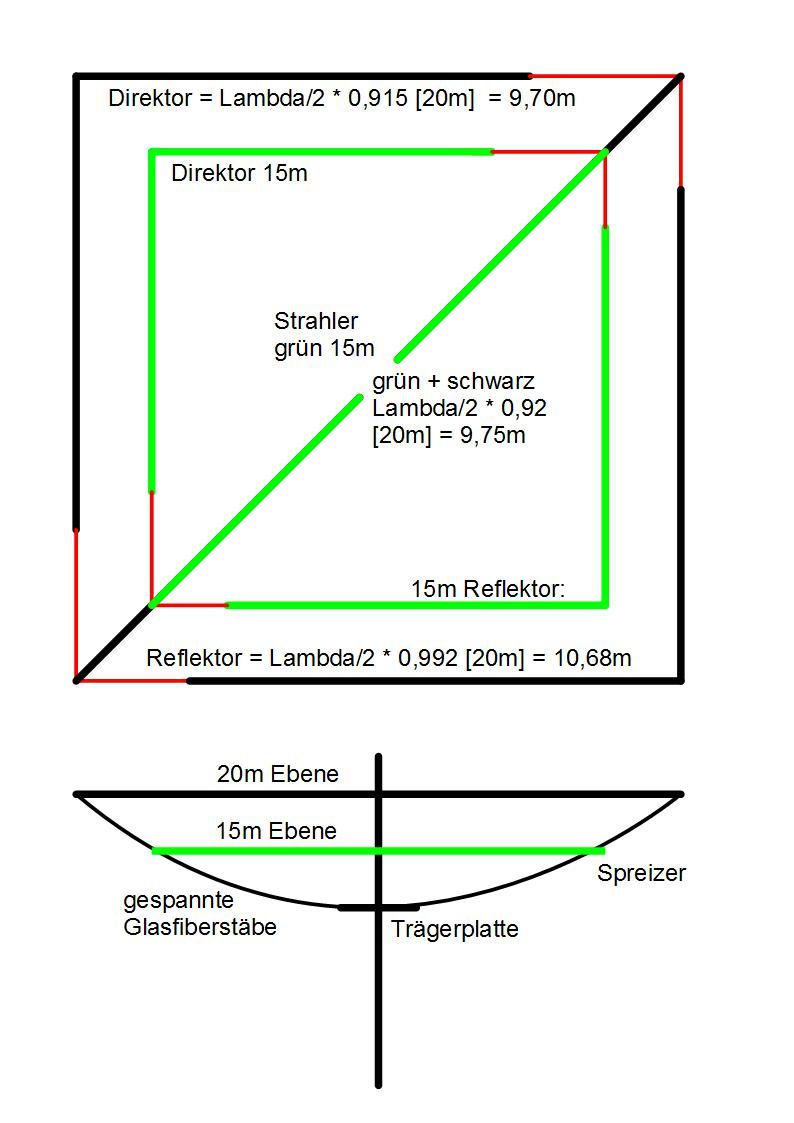

Maße und Aufbau des Beams

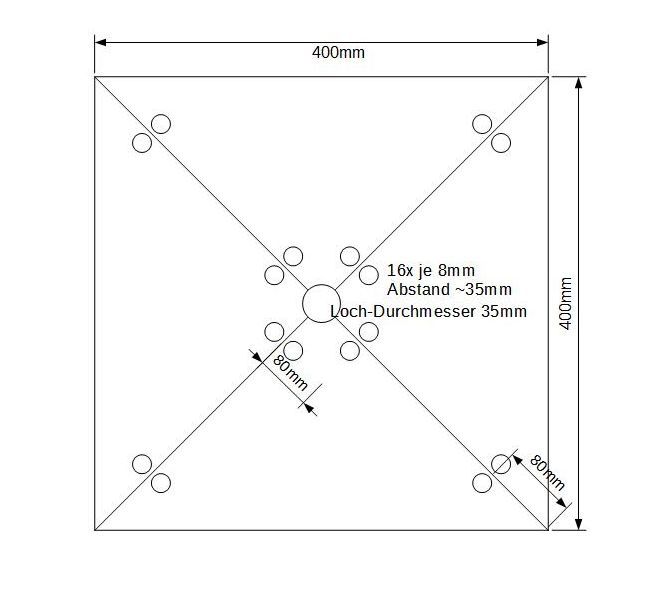

Die Trägerplatte aus Kunststoff

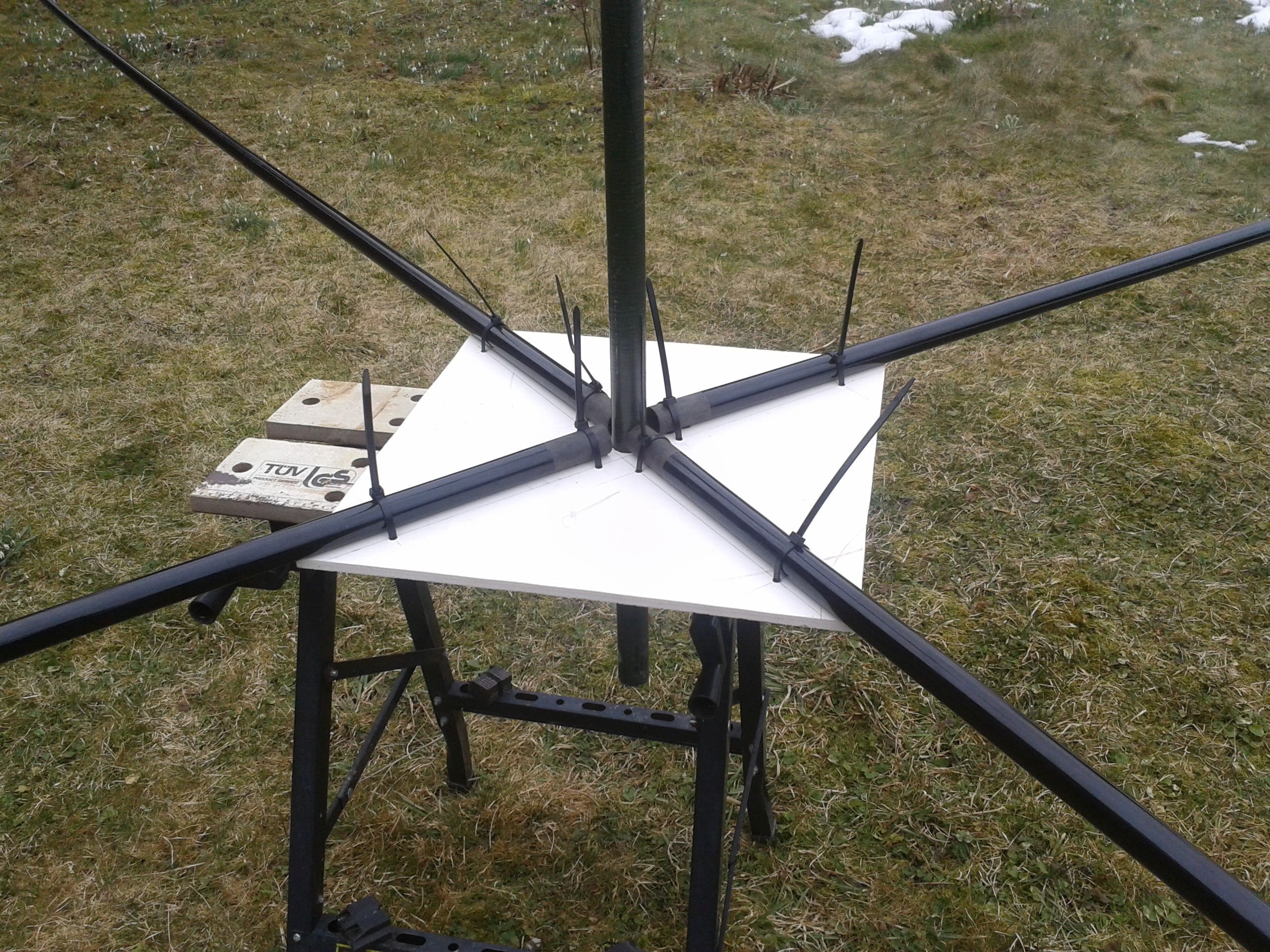

Die Befestigung der Spreizer auf der Trägerplatte



Ende des Reflektor- oder Direktordrahtes mit Maurerschnur



Mitte von Reflektor und Direktor am Spreizer (7m Stippruten)

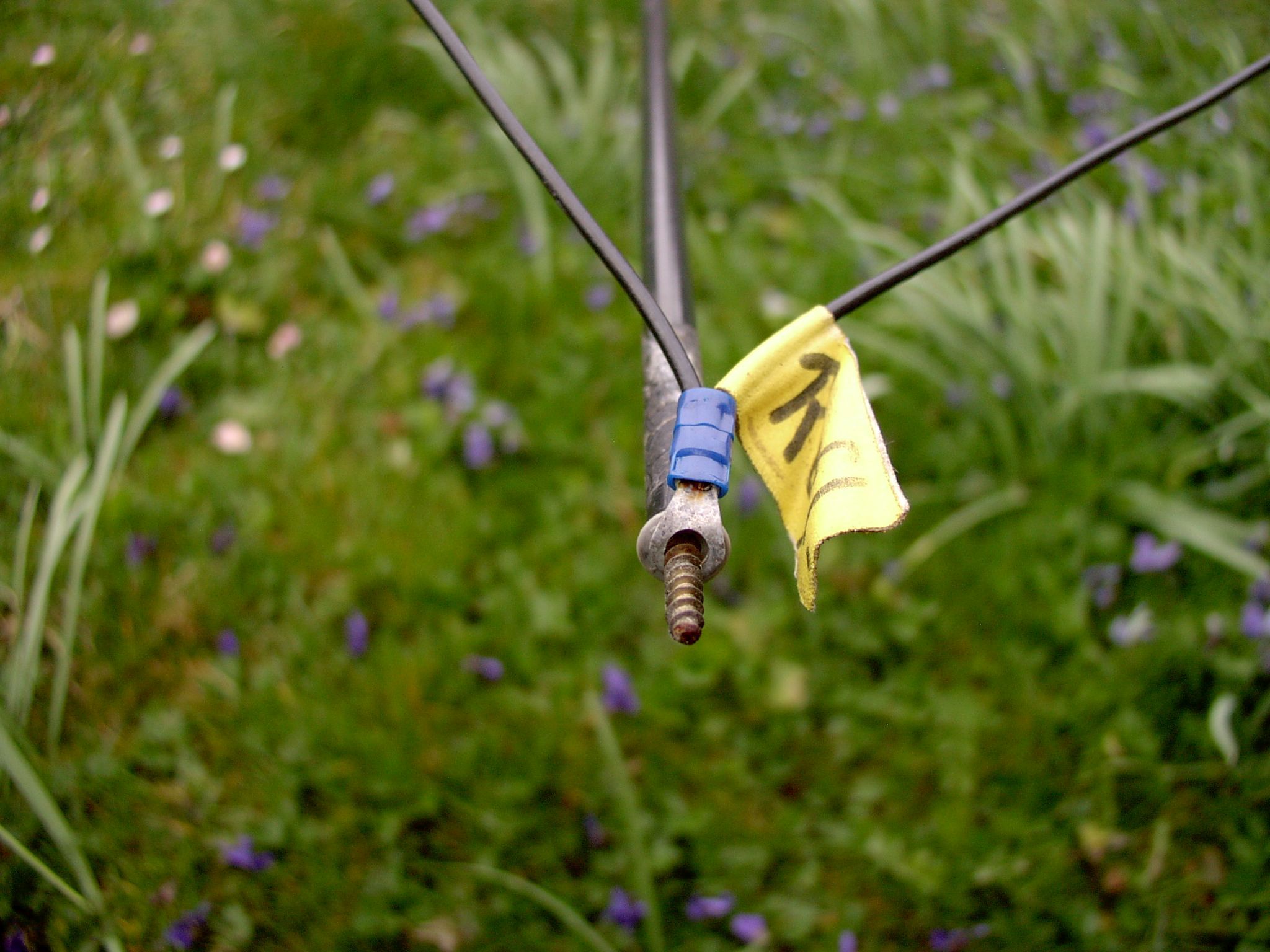

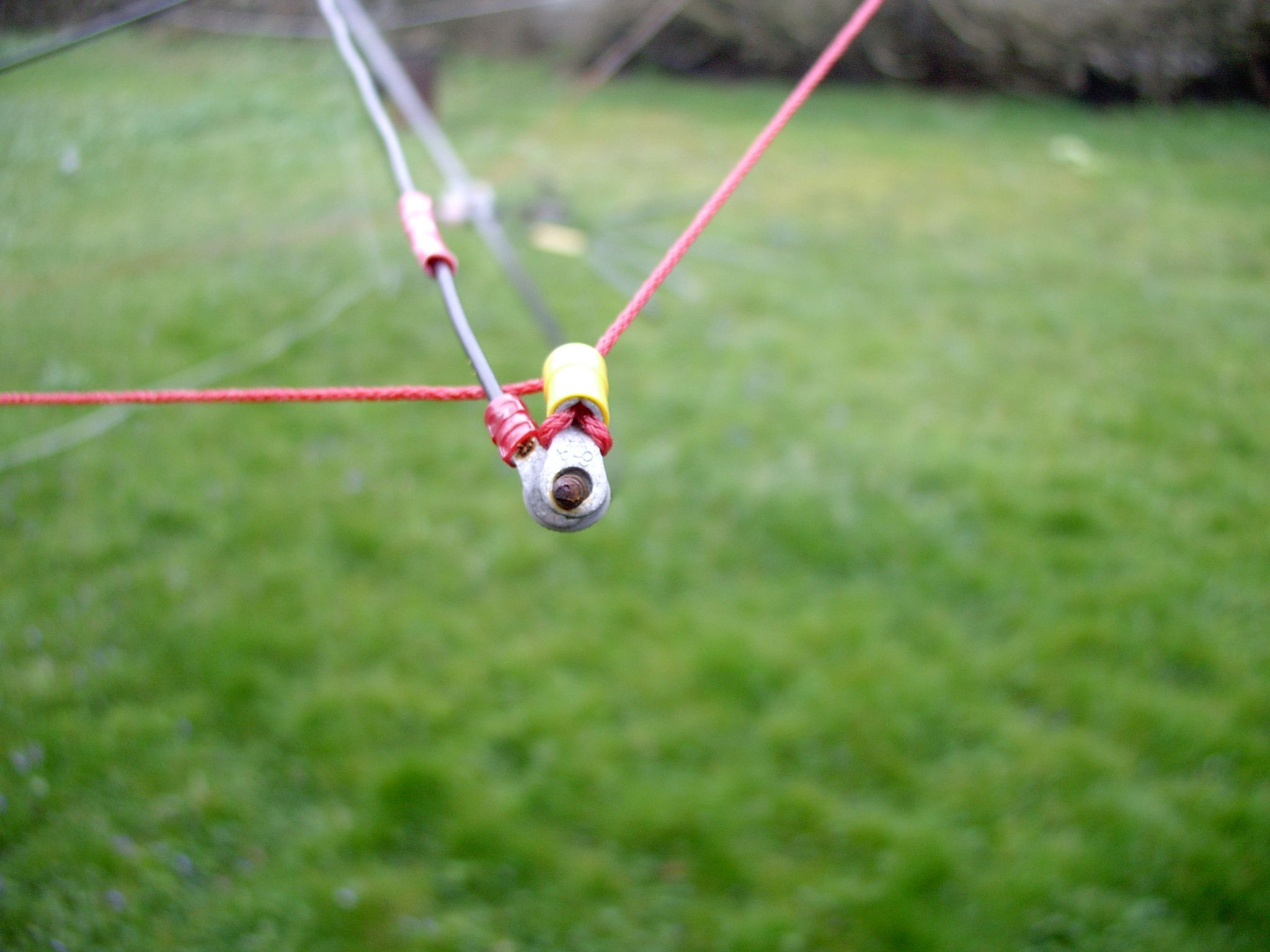

Ende des Strahlers (roter Kabelschuh) und Maurerschnur
zum Direktor und Reflektor im gelben Kabelschuh

bei Fragen: DL5ZA ät WEB.de


********************************************************************************************************

Bau eines Skypper-Beams für 2m und auch 70cm



Draufsicht und Seitenansicht des Skypper-Beams



Aufbau aus einer 10mm PVC-Platte, GFK-Stäben(Spitzen von Stippruten)
und KFZ-Litze 1,5mm²
Längen der Drähte: Direktor 2x47cm Strahler 2x45cm Reflektor 2x51cm
(Maße weichen ab von der KW-Berechnung!)

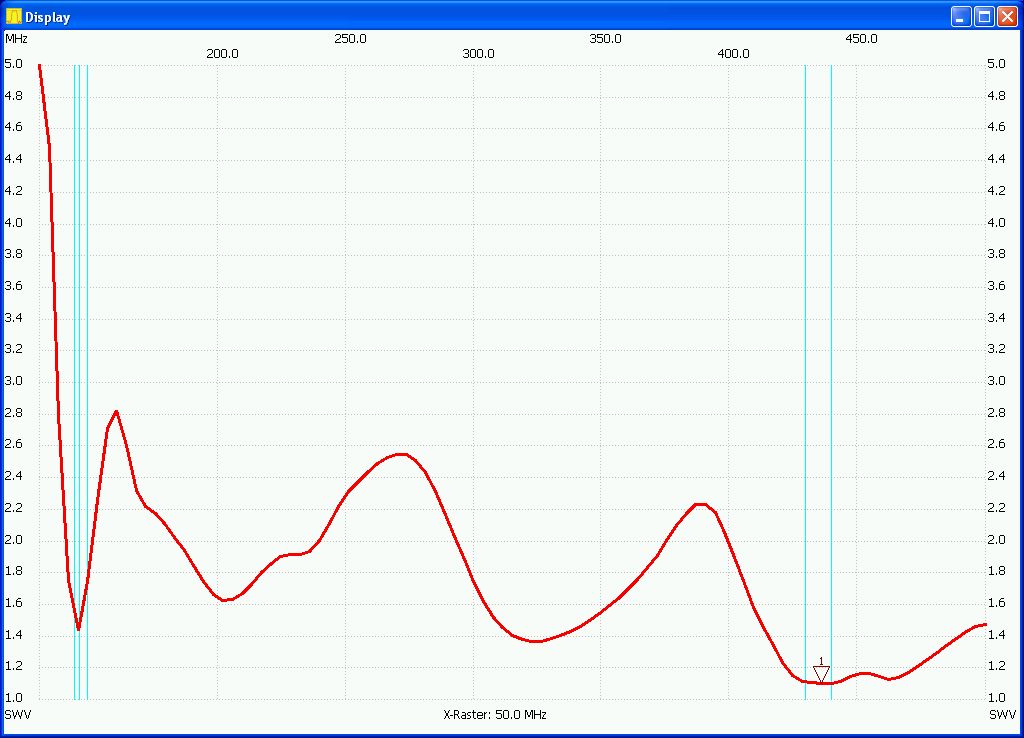

Die gewobbelte Antenne

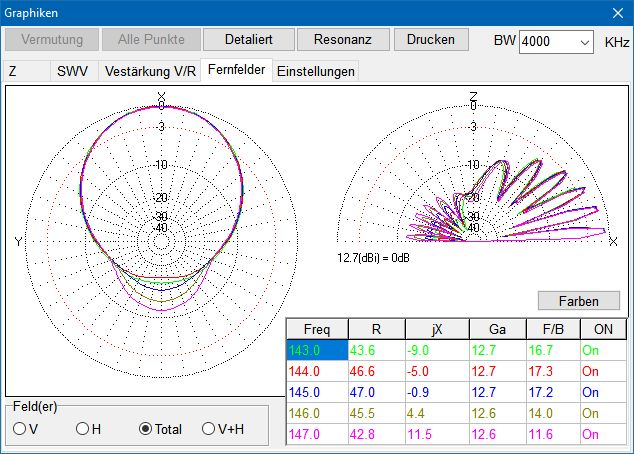

MMANA 2m Simulation

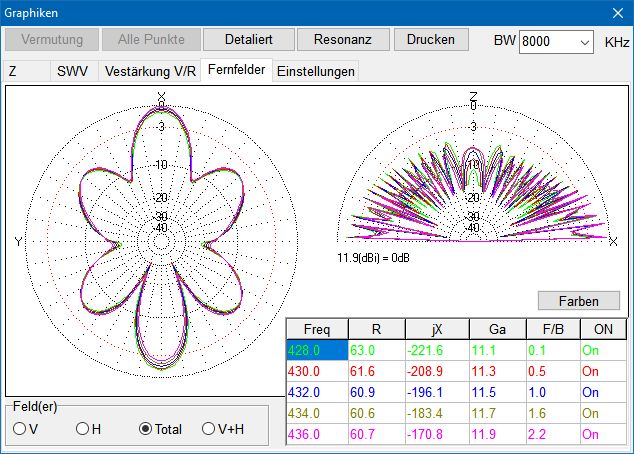

MMANA 70cm Simulation



Prototyp der Antenne am Mast



Hier die mit dieser Antenne erreichten Felder zum Fieldday von X13
Leistung ~30W Höhe ~540m und Bewaldung rundherum
