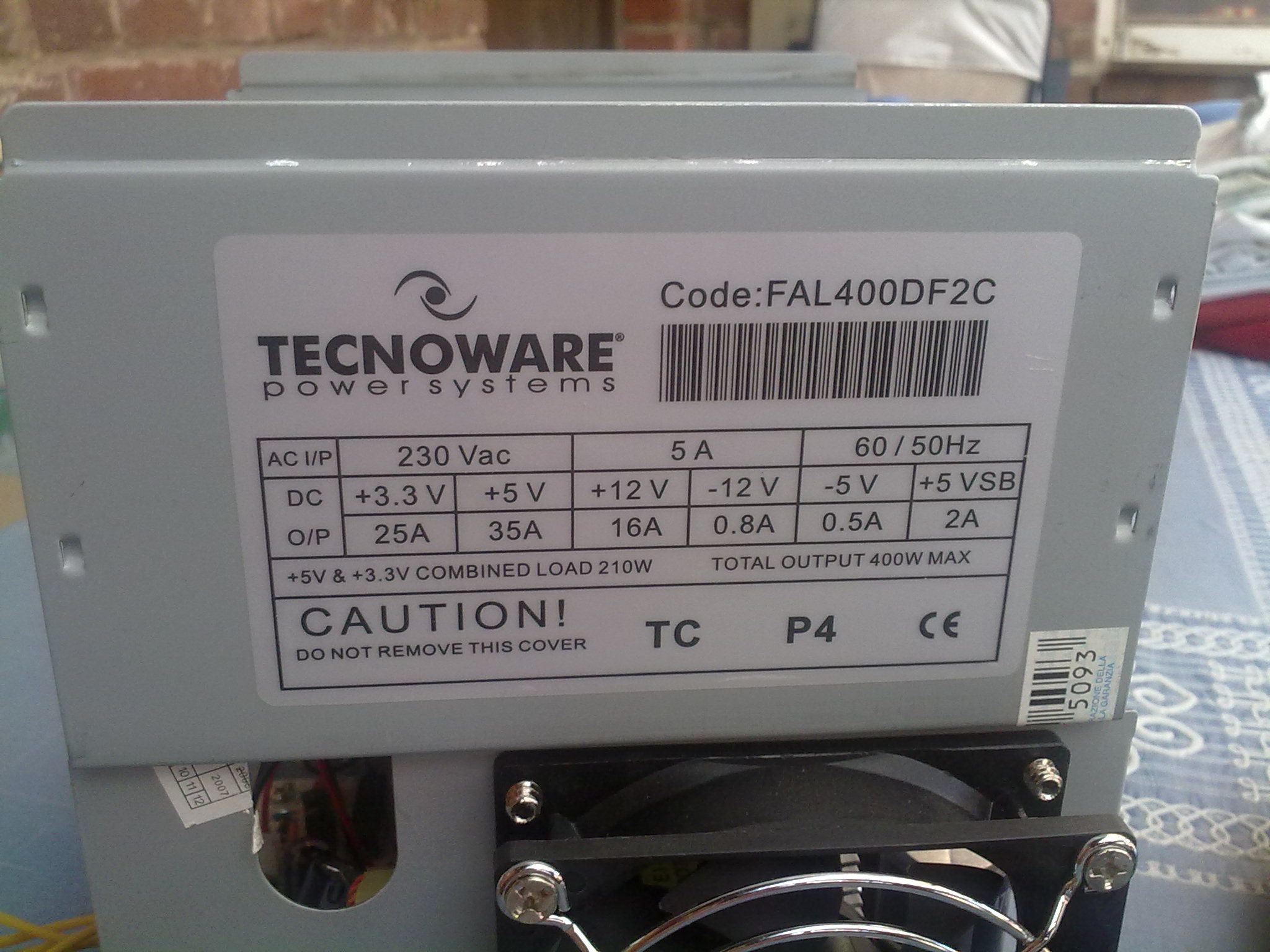

Pollin hatte mal wieder ein schönes Computernetzteil mit 400W (Bestellnummer 350030)
zum Preis von 9,95€ im Angebot, und zwar den Typ FAL400DF2C von TECNOWARE.
Es liefert auch ohne Umbau schon brauchbare Spannungs und Stromwerte.
Der Umbau ist relativ leicht zu erledigen:

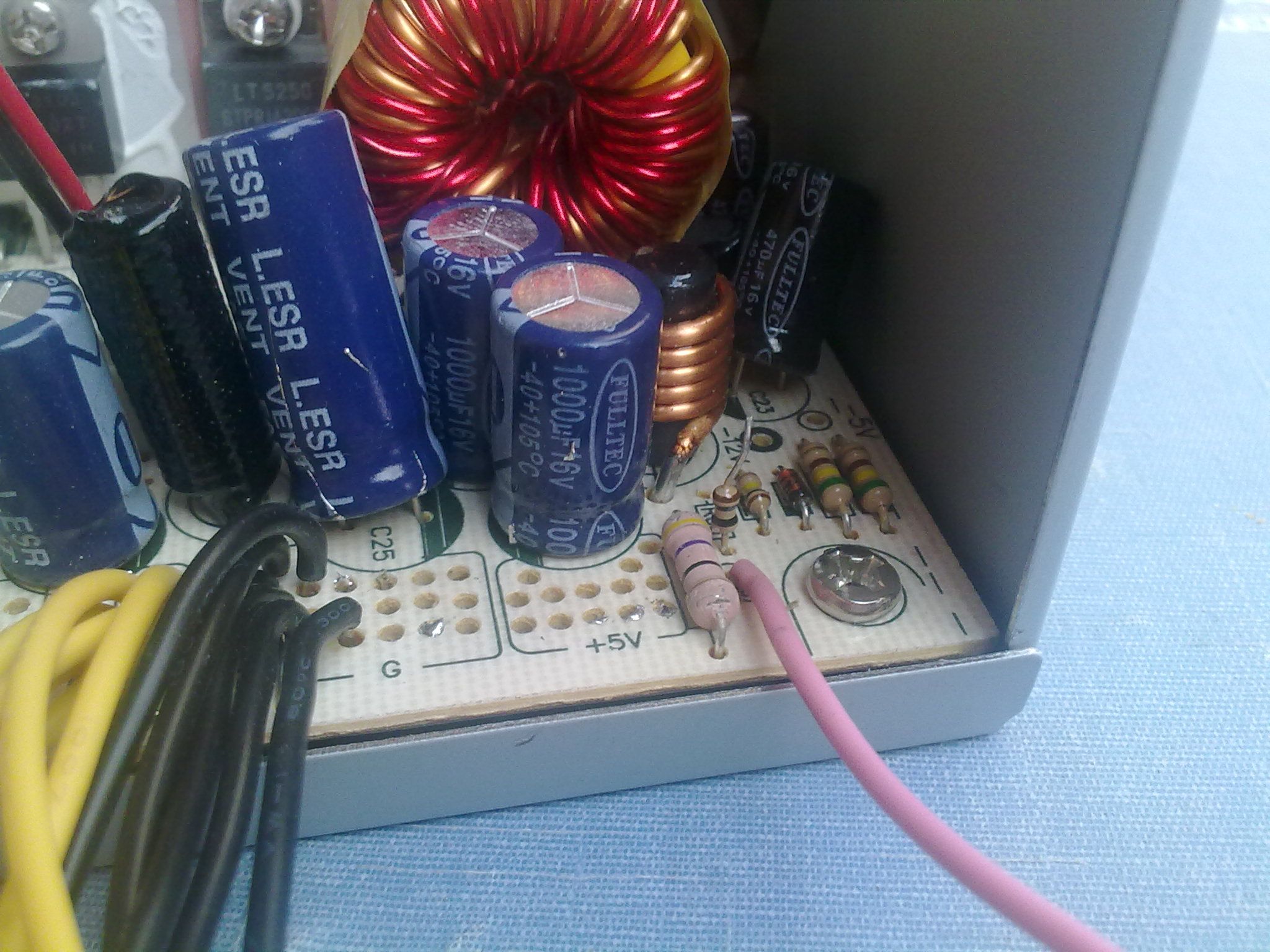

- den Widerstand R65 (stehend auf einem Bein) entfernen
Vor Inbetriebnahme alles sichern !
Bedenke! Strom macht klein , schwarz und hässlich !!!
- alle Leitungen, außer gelb, schwarz und rosa von der Leiterplatte entfernen
- alle gelben (12V) und alle (nicht alle, sondern nur so viel wie es auch gelbe gibt) schwarzen
(Masse) Leitungen von den Steckern abknipsen, zusammenfassen,
und in je einen 4mm Kabelschuh einlöten/crimpen. Die übrigen schwarzen Leitungen
können ebenfalls entfernt werden.
- die grüne Leitung (Startleitung vom Board) kommt auf der Leiterseite fest an Masse
- die rosa Leitung (Regelung) geht zum Schleifer eines Potis 100 Ohm 4W (Reichelt) legen
- die anderen Regleranschlüsse kommen an gelb = + 12V und schwarz = -12V
- der Regler wird voreingestellt auf ca. 65 Ohm vom Schleifer zum +12V-Anschluß
nun sollte sich schon eine Spannung von ca. 13,5V einstellen
- der Regler sollte direkt an den Anschlußklemmen angeschlossen werden um den
Spannungsabfall über den Leitungen auszuregeln.

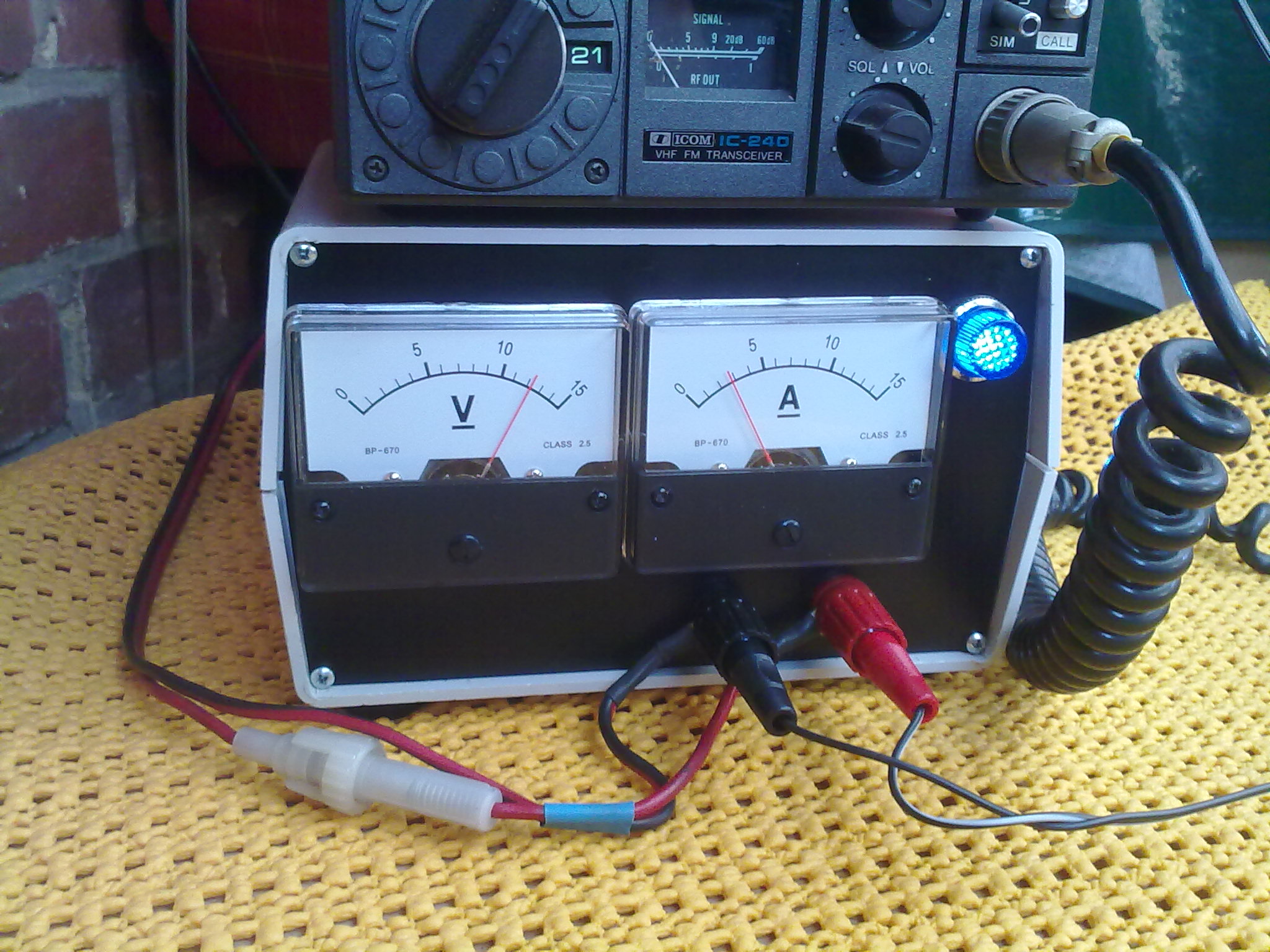

Hier mal ein Aufbaubeispiel...
Geplant ist noch eine Paralellschaltung von 2 solcher Netzteile.
Hierdurch sollten sich ca. 32A entnehmen lassen.
Lastverteilung und Störverhalten sind noch zu untersuchen.
DL5ZA @ web.de
