Umbau einer Heathkit SB230 von 8873 auf GI7B

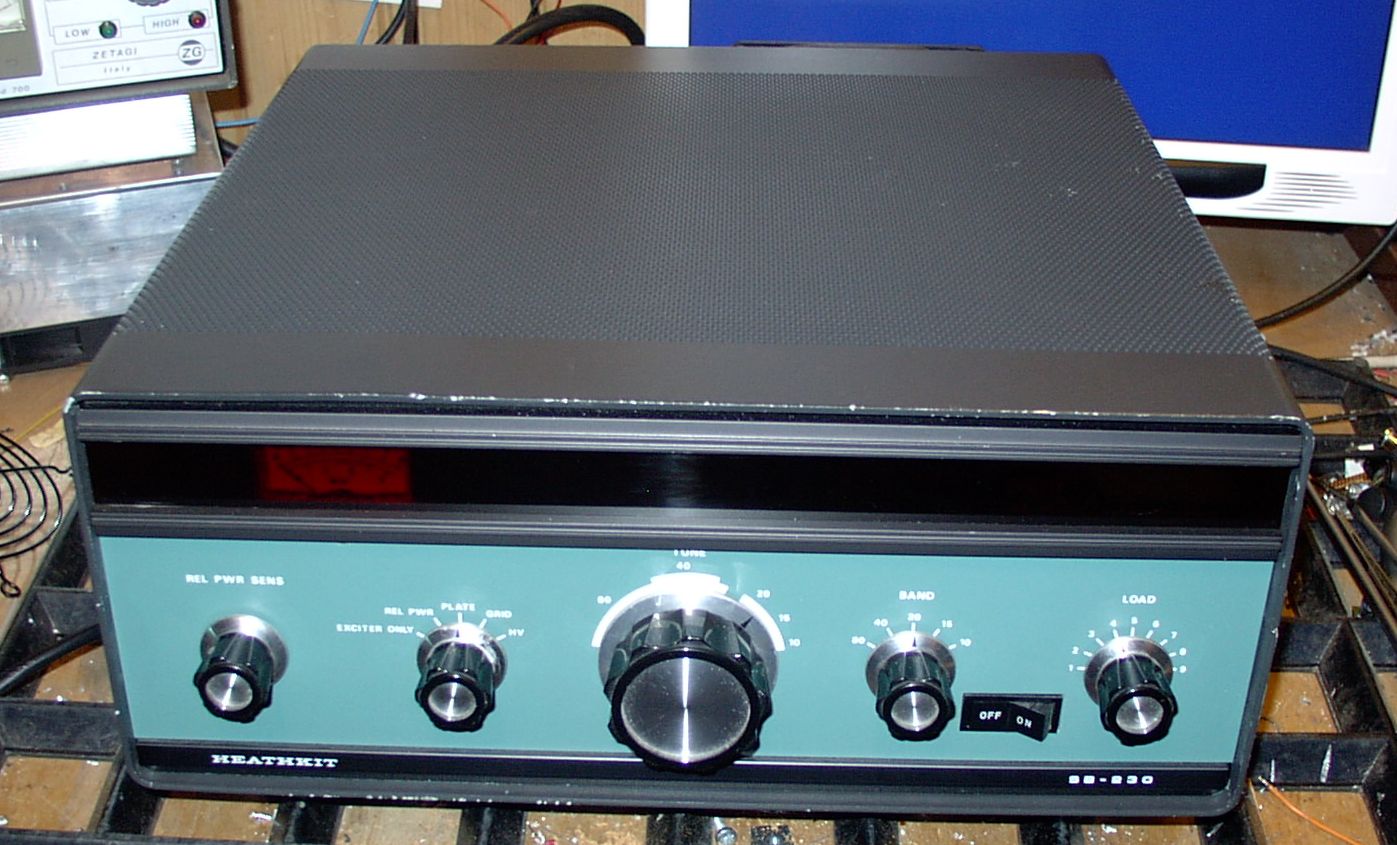

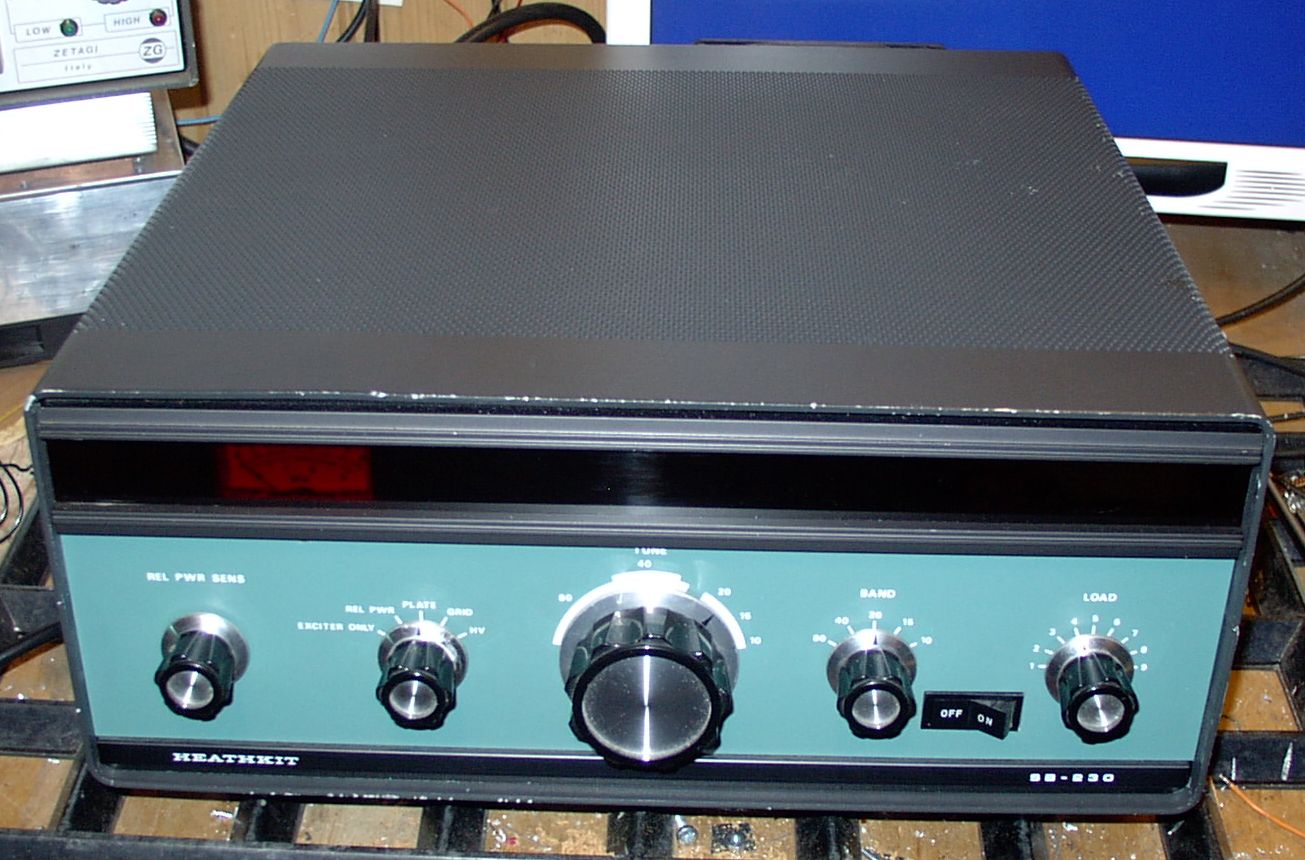

  Die fertige SB230

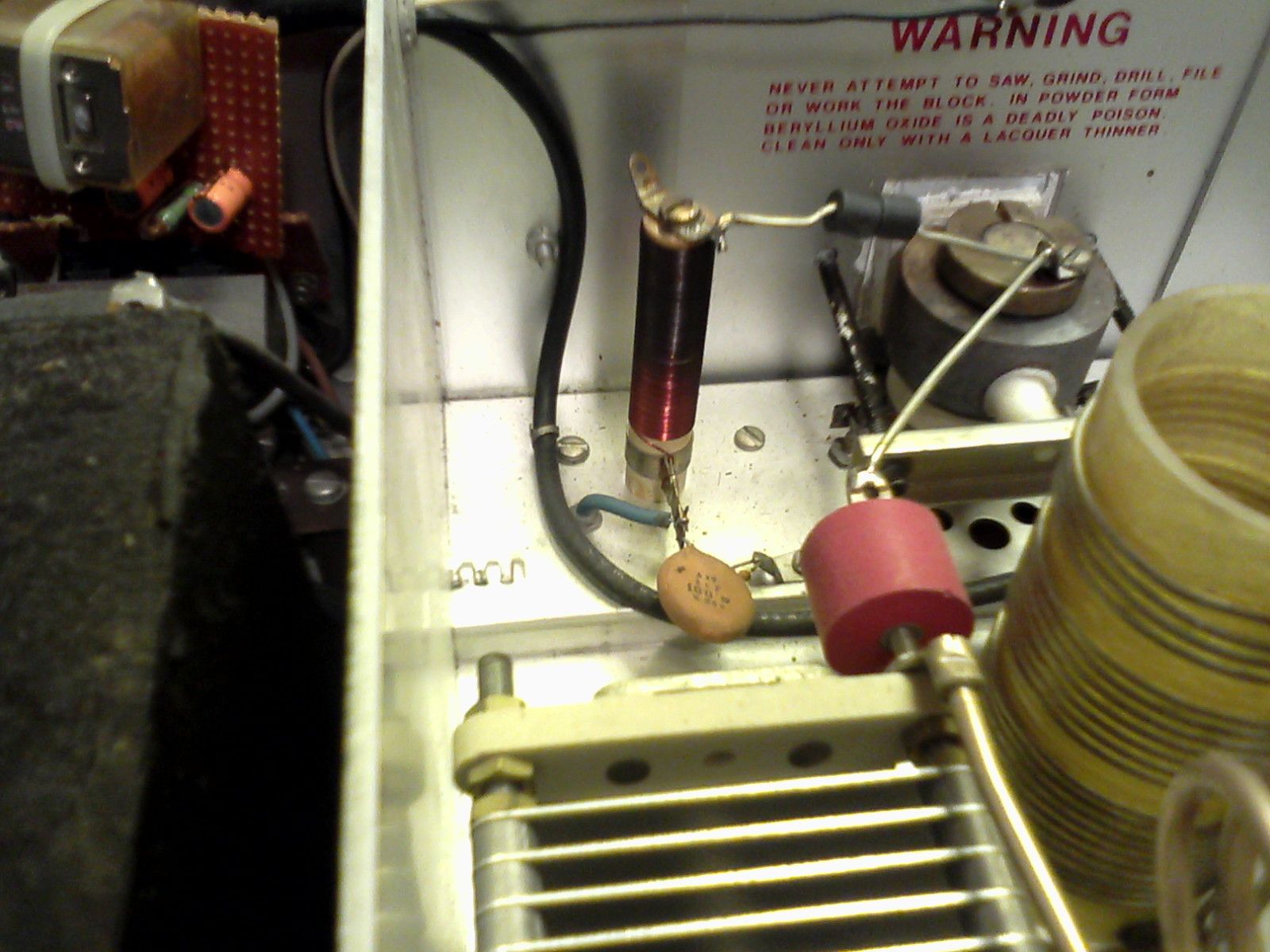

  Die PA vor dem Umbau mit der überhitzten 8873 und der Anodendrossel

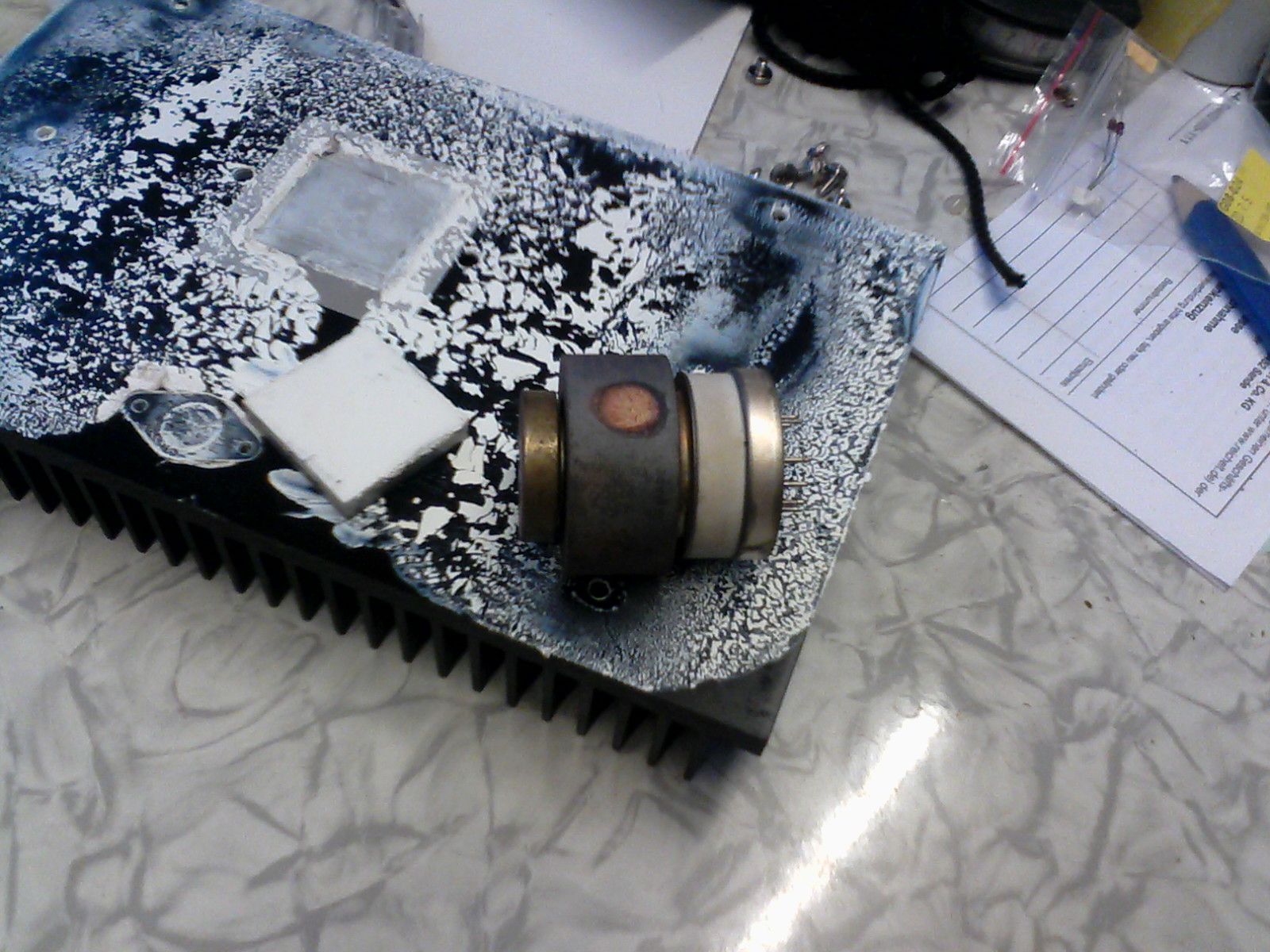

Hier nochmal die ausgebaute Röhre (8873)
an dem hellen Fleck saß der Andruckzylinder aus Teflon
(Teflon schmilzt bei ca. 600°C)
Mit der Kühlpaste aus Berylliumoxid ist vorsichtig umzugehen!!!
Giftig, nicht in die Augen reiben !!!

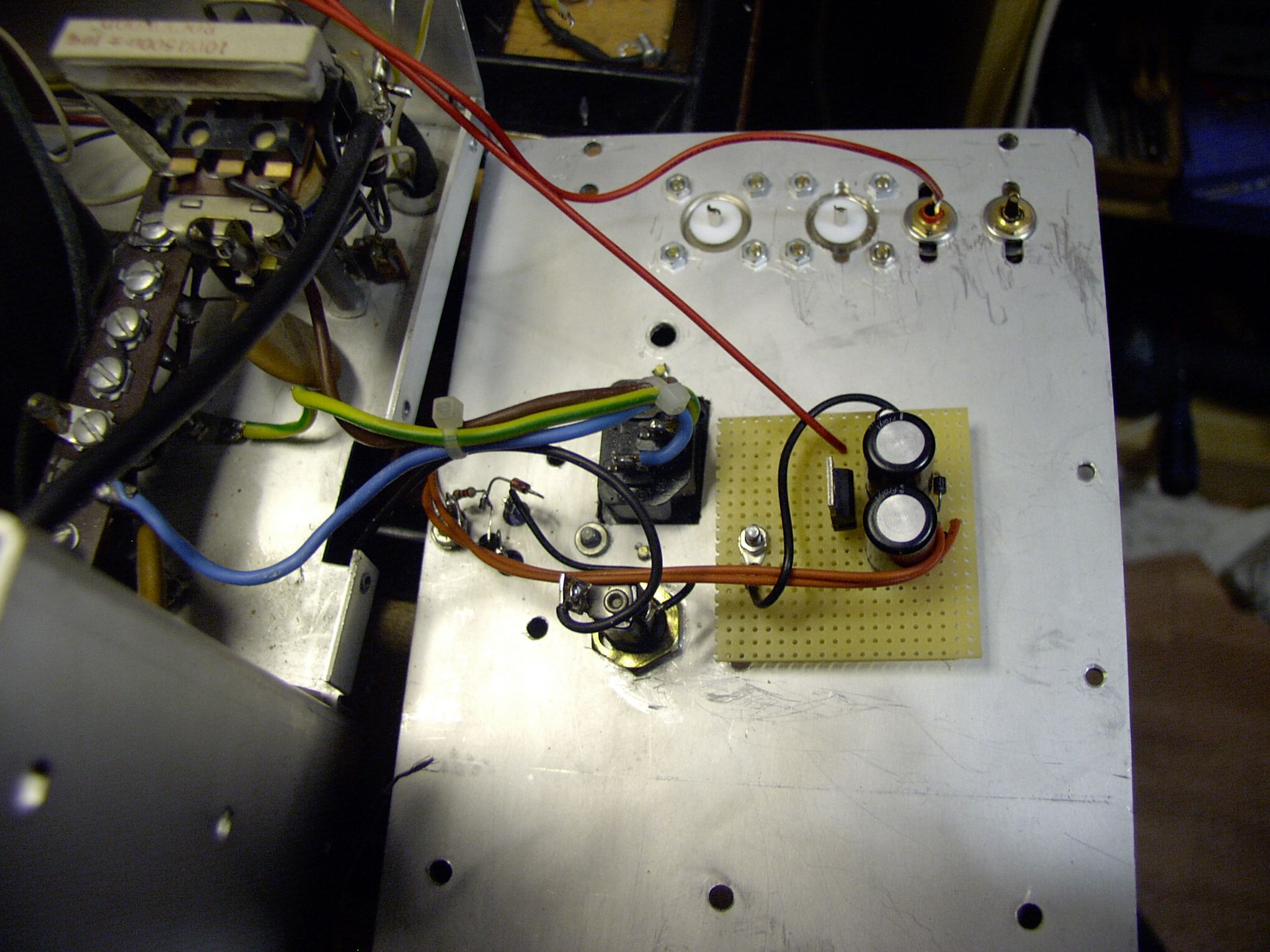

  Eine kleine Platine verdoppelt und stabilisiert
  die 6,3V Heizspannung auf 12V (7812)

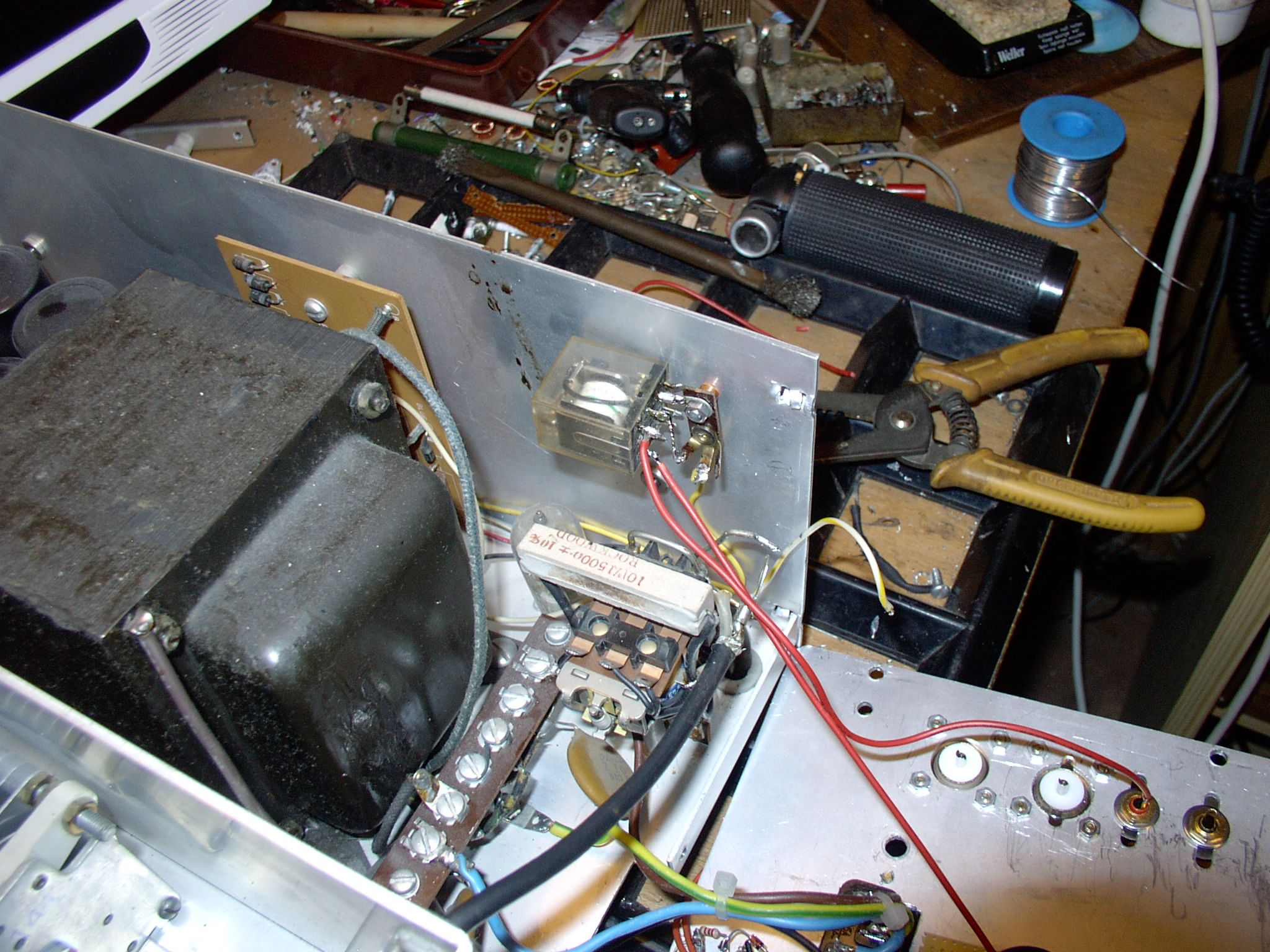

Das zusätzliche PTT-Relais schaltet die 120V des eingebauten
Antennenrelais. Moderne Transceiver haben am PTT-Ausgang
einen Schaltransistor der die 120V nicht schalten könnte.
(Mittlerweile ersetzt durch ein 12V Relais FIN 56.34.9 12V)

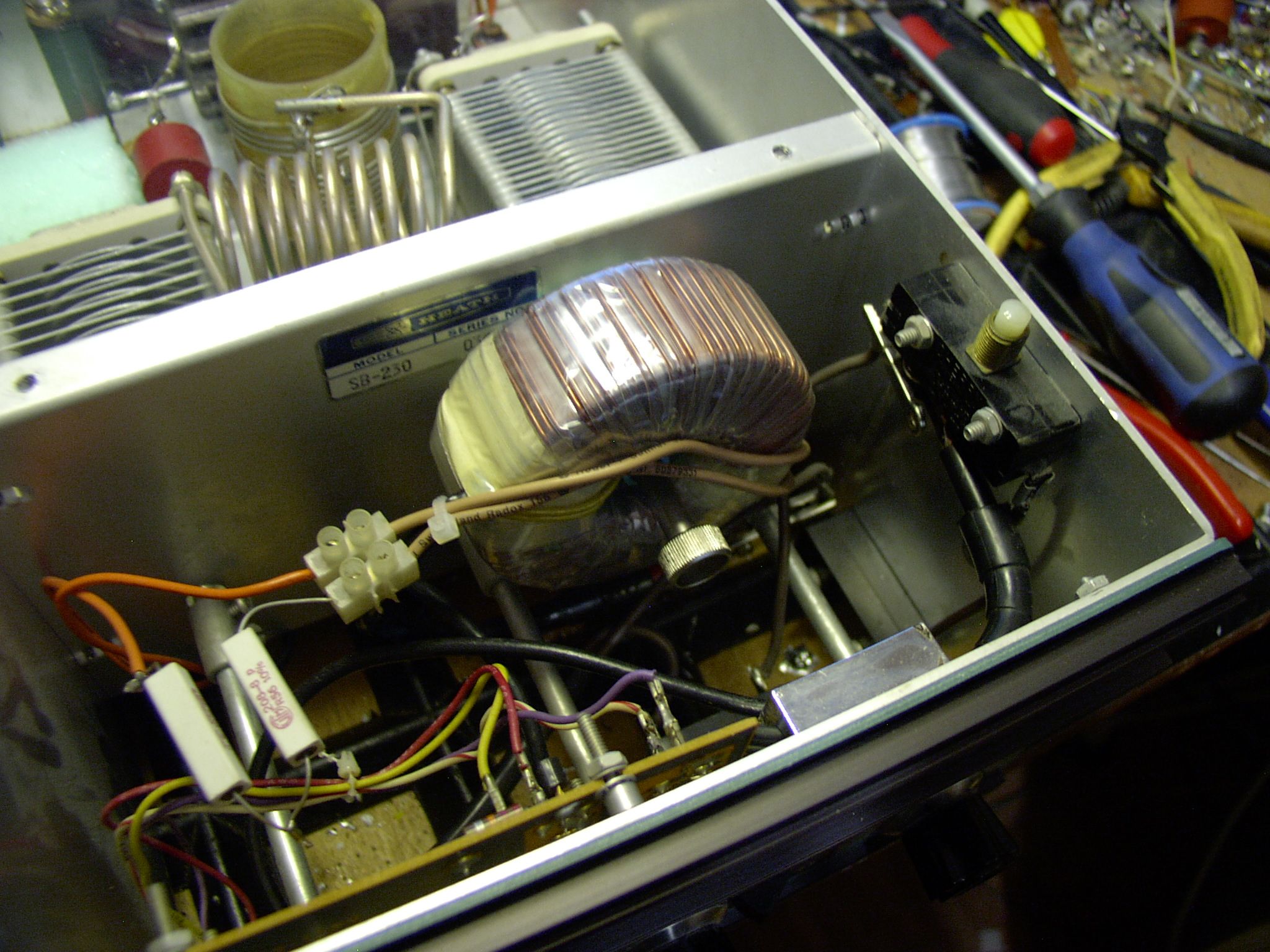

Da die GI7B 12,6V Heizung benötigt muss ein zusätzlicher Trafo
verwendet werden. Er findet im Raum hinter der Frontplatte Platz.
Die beiden Widerstände reduzieren die 14V des vorhandenen
Trafos auf die 12,6V Heizspannung der GI7B



Die Kühlelemente der 8873 (Keramikblock,Kühlprofil,Temperaturschalter)
werden entfernt (Vorsicht Berxlliumoxid!)
Die Rückwand wird ausgesägt um einen Axiallüfter 120x120mm zu montieren.
Für den Lüfter verwendete ich einen Typ mit ca. 0,45A Aufnahme mit 10Ohm
Vorwiderstand. Er erhält innen und außen ein Schutzgitter , das innere schützt
ihn vor der HF. Da ich noch einen Orginalsockel einer GI7B hatte habe ich diesen
angepasst und das Gitterblech an der Rückwand befestigt. Um die Röhre kommt
eine "Luftleitkammer" aus Plexiglas. Sie gewährleistet das die gesamte Kühlluft
duch den Kühlstern der Anode geblasen wird. Die Luft tritt rechts aus dem
Gitterblech aus und kühlt nun noch den Kathodenbereich.



Hier der Kathodenraum. Von unten kommen Heizung (or) und
Ansteuerung . Die anderen Kabel gehören zum Lüfter und gehen
nach unten zum Gleichrichter der aus dem 12V Ringkerntrafo versorgt wird.

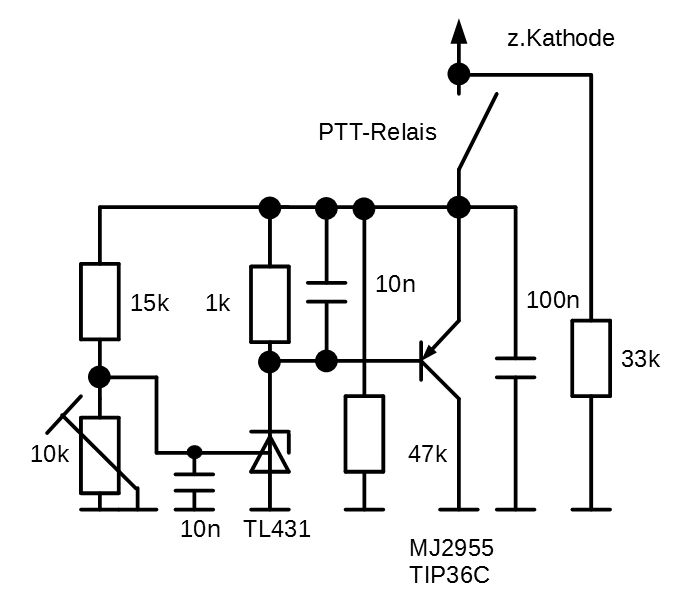

Kathodenstabilisierung zur Erzeugung der Vorspannung Kathode - Gitter
Mit dem 10k-Poti wird der Ruhestrom der PA auf ca. 50mA eingestellt.
Bei der GI7B stellt sich bei einer Kathodenspannung von ca. 29V ein 50mA
Ruhestrom ein. Der 33k Widerstand verhindert das die Kathode "in der Luft hängt".
Der 100nF Kondensator zwischen Emitter und Kollektor war bei mir notwendig
um Schwingungen auf 80m zu verhindern.

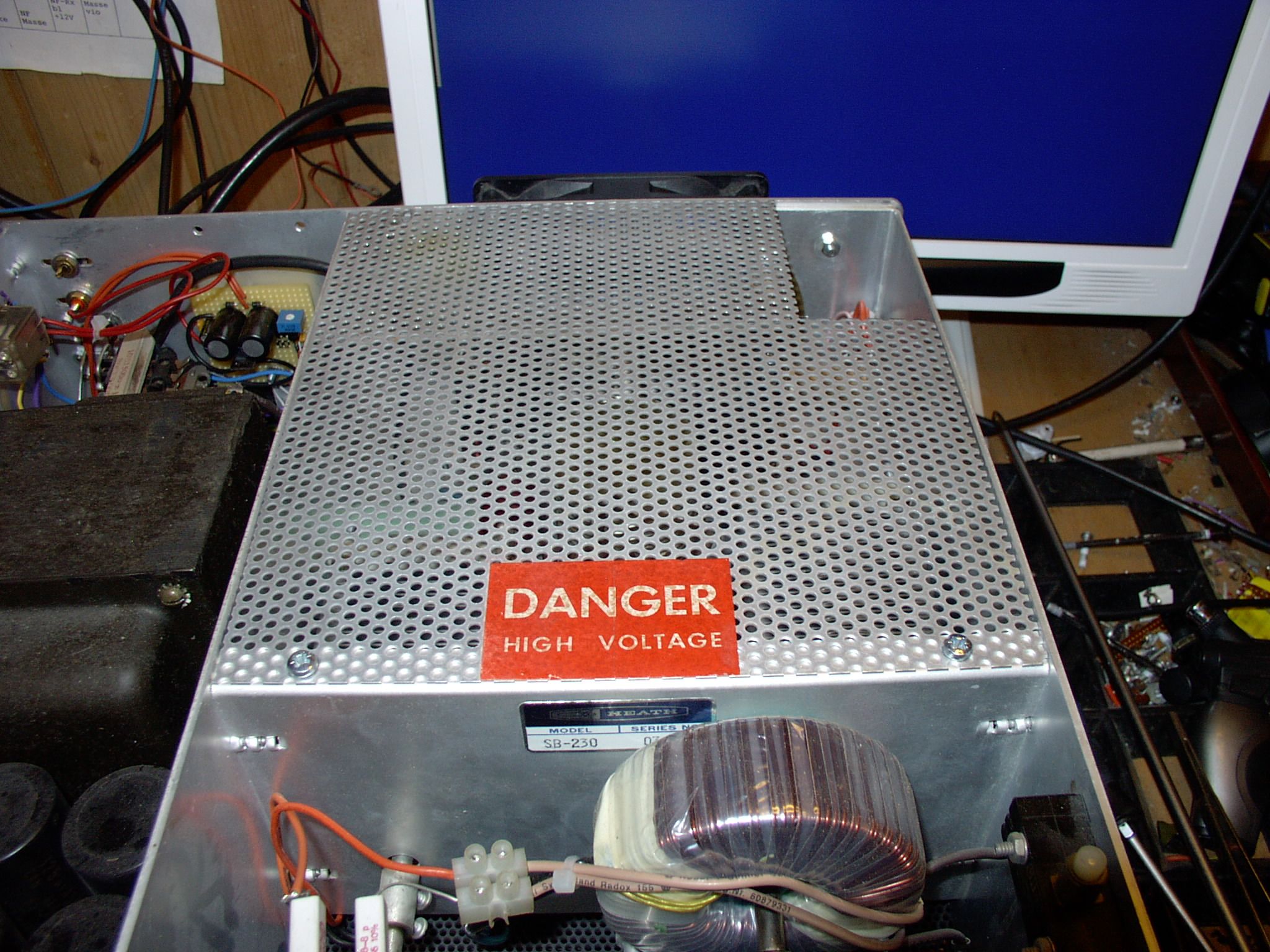

Das Abdeckgitter wird hinten rechts ausgeschnitten.
Hier tritt die Kühlluft aus.

Ergebnis:
Die PA bringt ca.500W auf 80m und 300W auf 10m
In RTTY sind max. 250W empfohlene Leistung.
Die Steuerleistung liegt bei 50-60W.


Viel Erfolg beim Bau!
Bei Rückfragen bitte E-Mail an DL5ZA ät web.de
