Regelnetzteil mit 26 x L7812CV



Zur Aufgabe stand ein Netzteil zu bauen was gute 20A Dauerstrich abkann.
Die Wahl fiel auf eine Schaltung mit 26 Stück L7812CV mit 1,5A Belastbarkeit.
(Funkamateur 8/07 S.858)

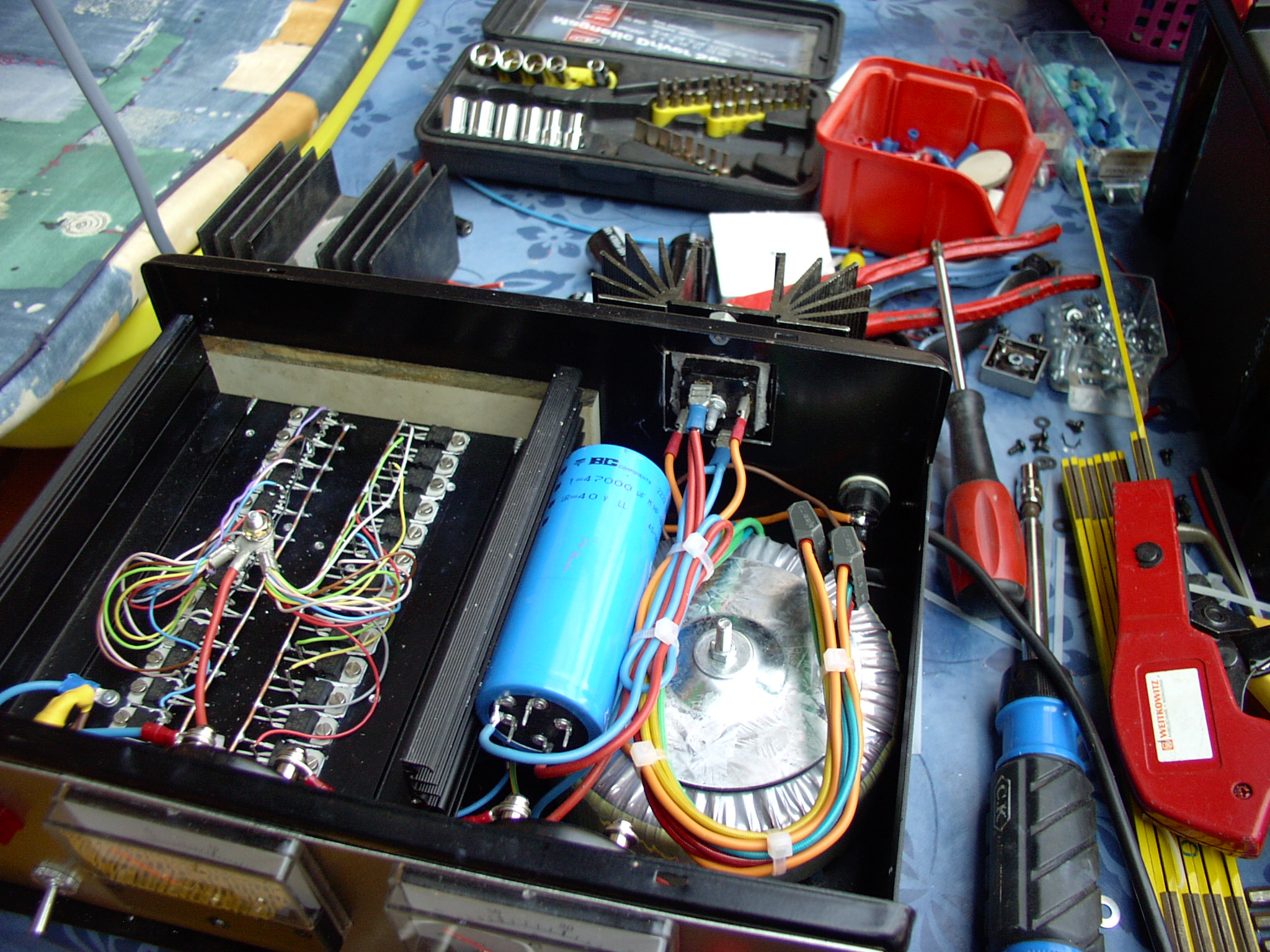

Dies ergab sich aus den vorhandenen mechanischen Bauteilen, nämlich einer
defekten CB-Funk Pa mit einem liegendem U-förmigem Rippenkühlkörper
für die PA-Transistoren. Auf ihm fanden 2 x 13 Stück der 7812 Platz.

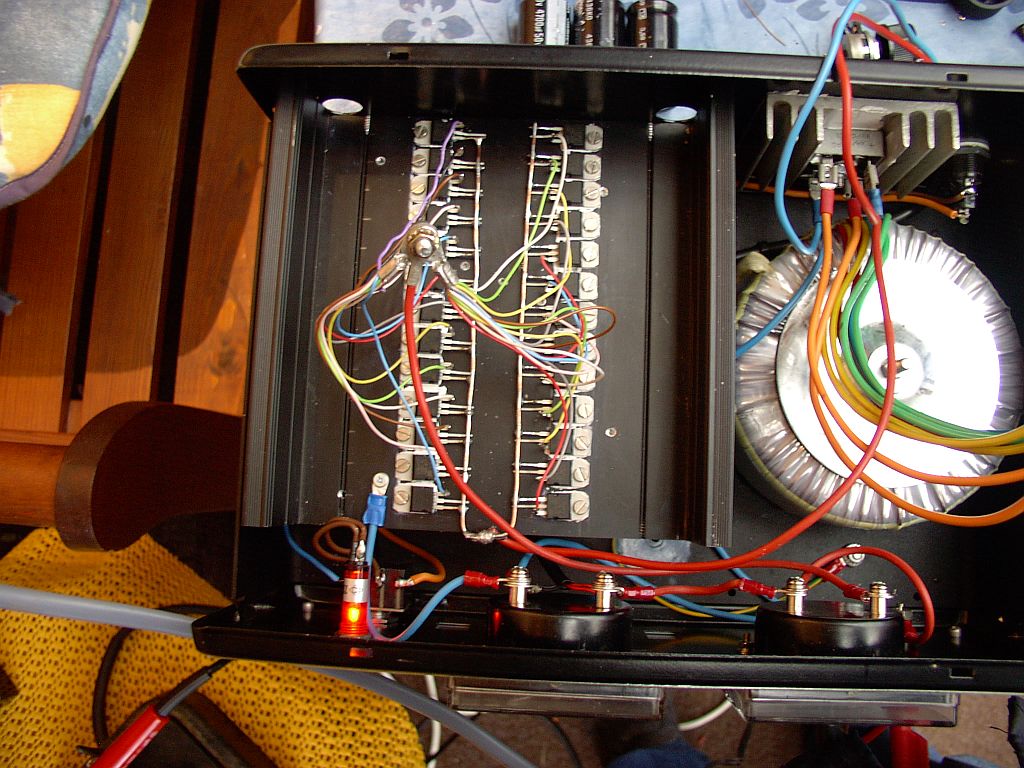

Alle Ausgangsanschlüsse der 7812 bekamen 12cm lange Drahtstücke mit 0,14²mm
 die auf 2 gemeinsame Punkte verdrahtet werden. Sie dienen mit ihrem Widerstand der
besseren Stromaufteilung auf alle Regler um ihre Toleranzen zu berücksichtigen.
Alle Eingangsanschlüsse werden mit 1,5²mm Cu-Draht miteinander und mit dem
Gleichrichter/Siebung verbunden. Der blaue Draht links auf dem Kühlprofil stellt die
Masseverbindung der 7812 dar und wird dann mittels zweier Dioden hochgelegt um die
Ausgangsspannung um ca. 1,4V zu erhöhen. Das Kühlprofil ist deshalb isoliert montiert.
Der Gleichrichter befindet sich außen auf einem extra Kühlprofil und ist eine 35A
Graetzbrücke mit Steckanschlüssen.

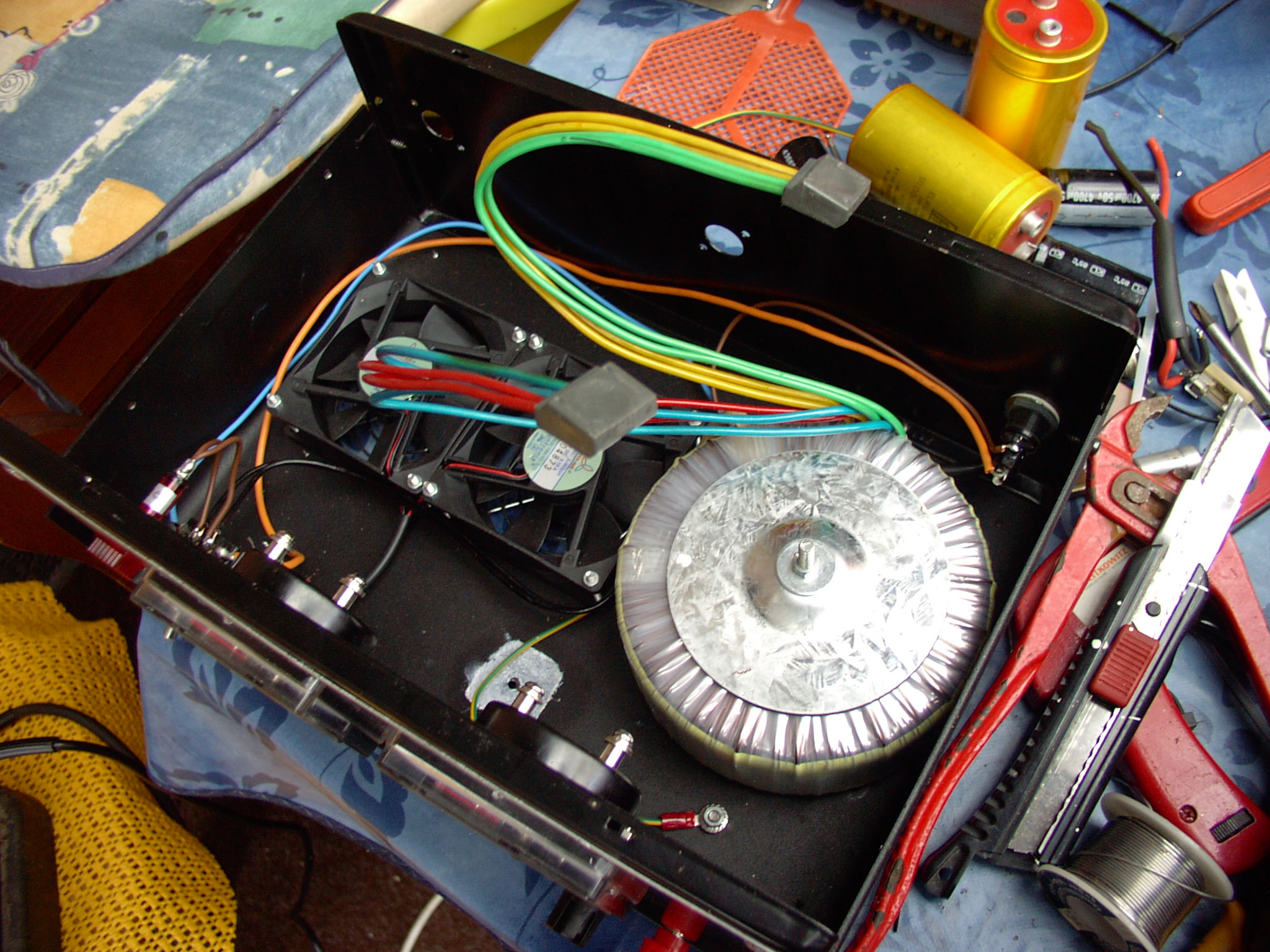

Der Trafo hat 300VA mit 2x15V 10A.(Reichelt) Die (4) Wicklungen werden sinnrichtig paralell
geschaltet und dann zum Gleichrichter geführt. Ich habe die Paralellschaltung mittels WAGO-Klemmen
realisiert. Erstaunlicherweise können sie die Last vertragen und zeigen keine Erwärmung.



Die beiden 12V -Lüfter waren schon vorhanden und blasen von unten gegen das Kühlprofil
der Regler. Eine Temperaturregelung wird es dann auch noch geben.

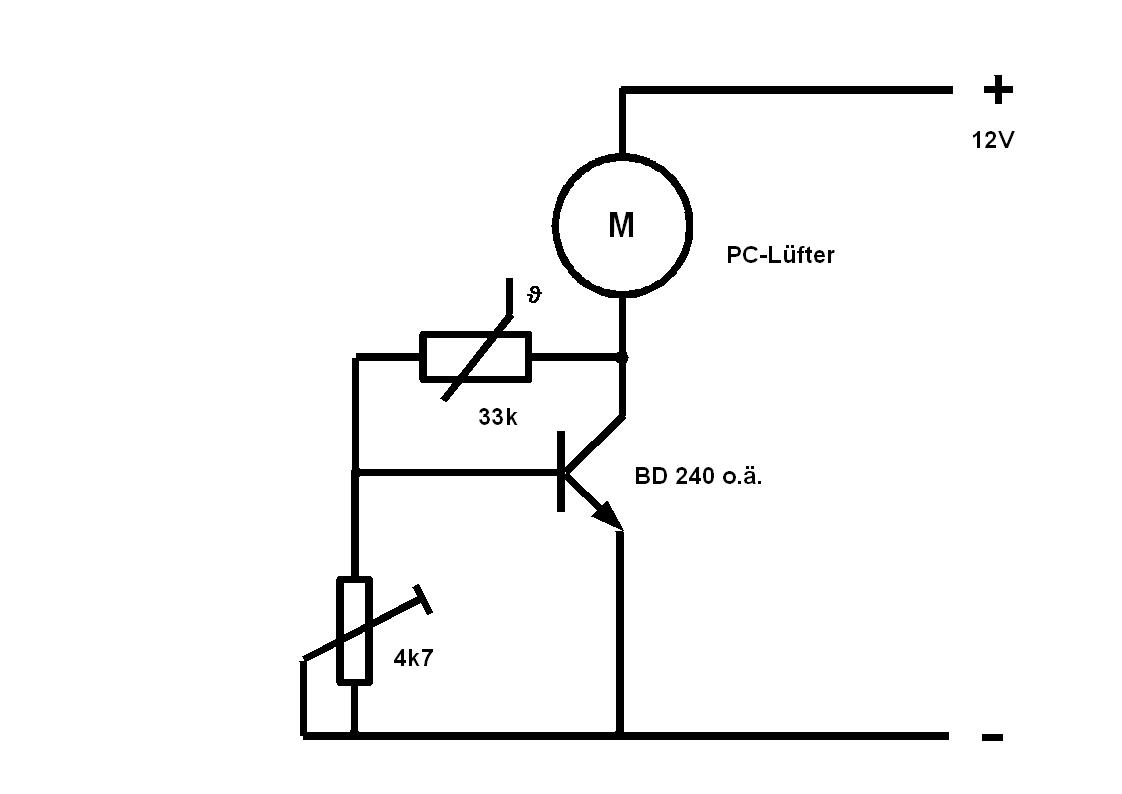

Hier die Schaltung für die Lüfterregelung, den 4k7-Regler kann man sogar weglassen.

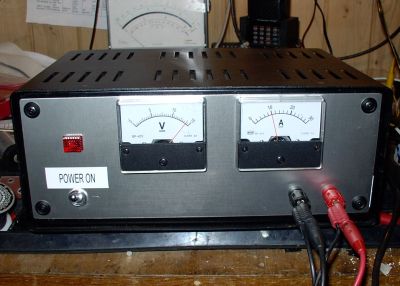

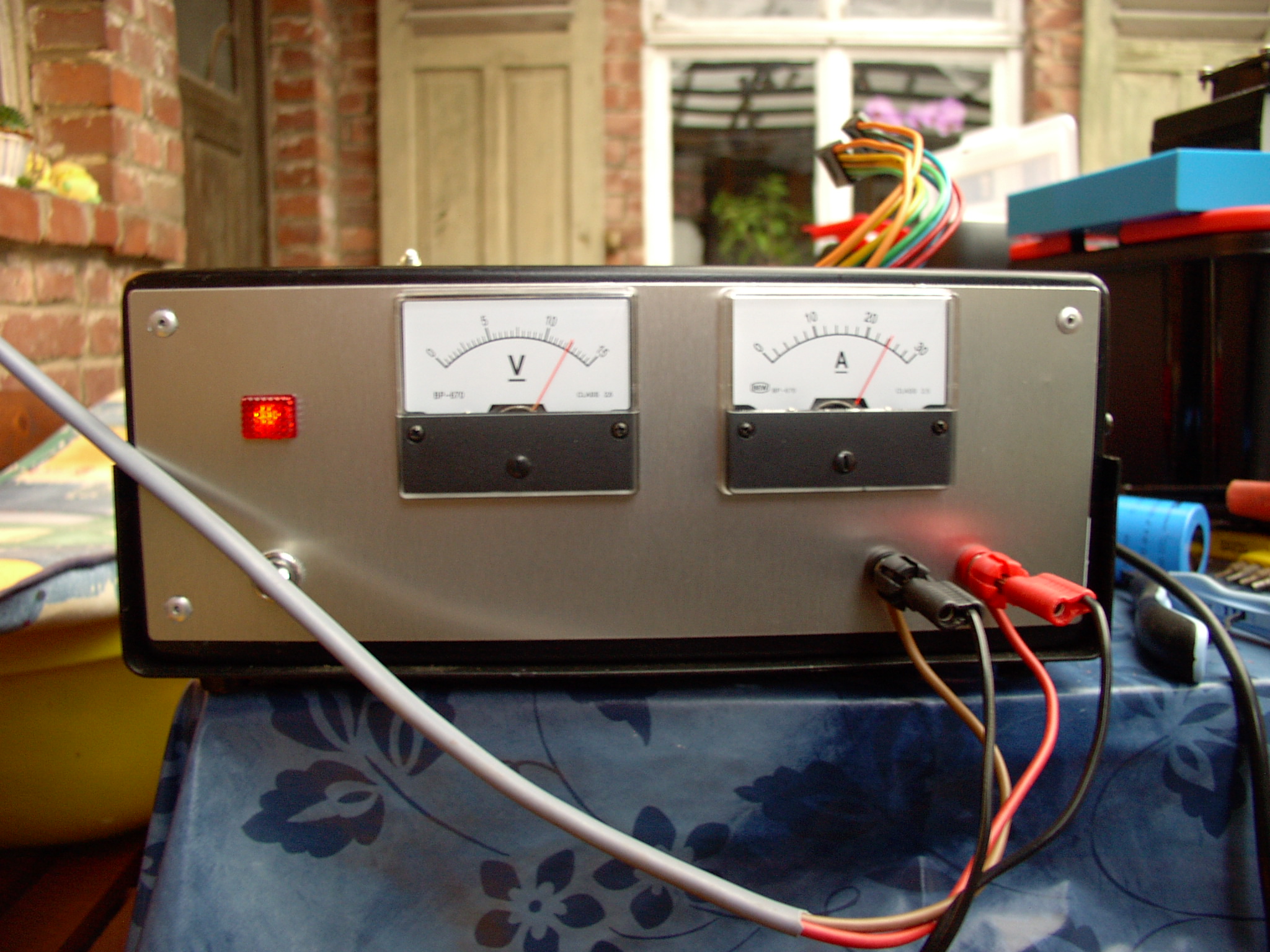

Hier nochmal die Frontplatte mit den beiden Instrumenten für Spannung und Strom
15V und 30A Vollausschlag (Pollin)

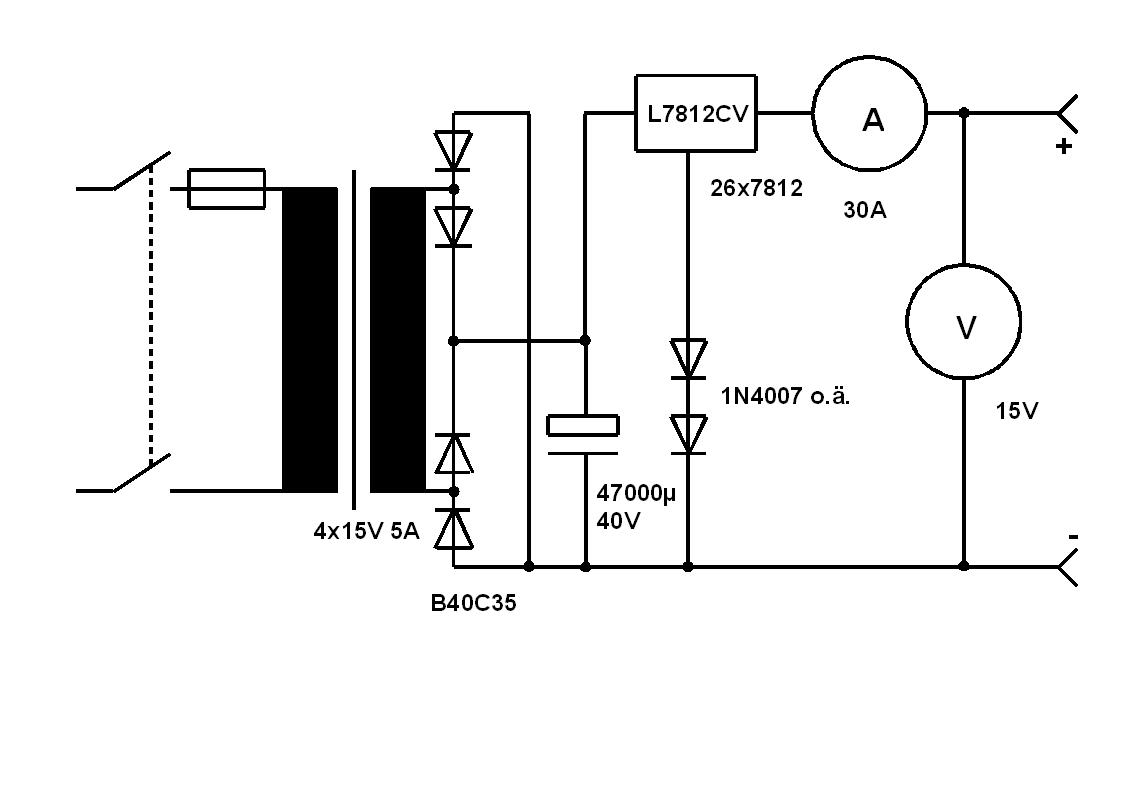

Und hier noch die (vereinfachte) Schaltung...

Ergebnis: Die stabilisierende Wirkung ist nicht sooo toll.
Bei 15A bricht der Ausgang um ca. 1V ein.
Liegt zum Teil aber auch an dem verwendeten Kabelquerschnitt und der Leitungslänge.
Mit einem 723 und nachgeschalteten Transistoren/Powerfets ergeben sich sicher bessere Werte.

Bei Rückfragen: dl5za ät web.de

73 de Reinhard DL5ZA
