Die "Junior-PA"
(auf Basis eines China-Bausatzes)

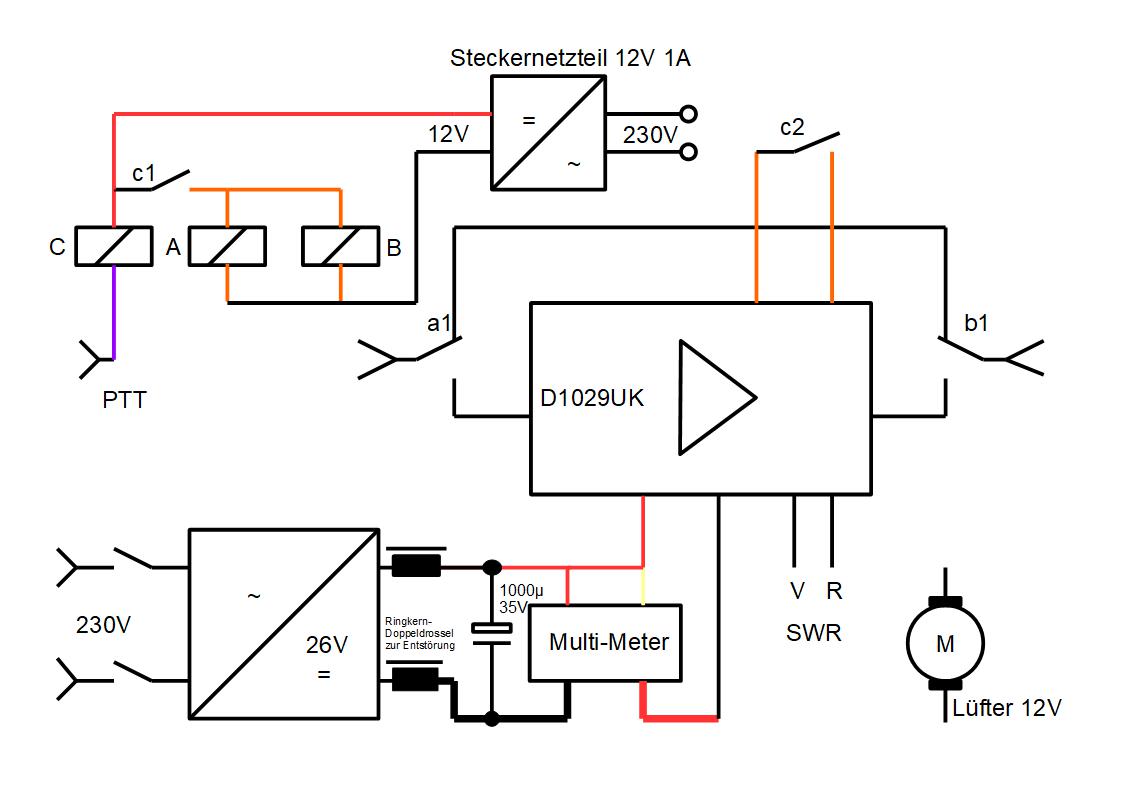

hier das Blockschaltbild
(wegen Störungen musste ich den TRACO-Wandler durch
ein 12V Steckernetzteil ersetzen)

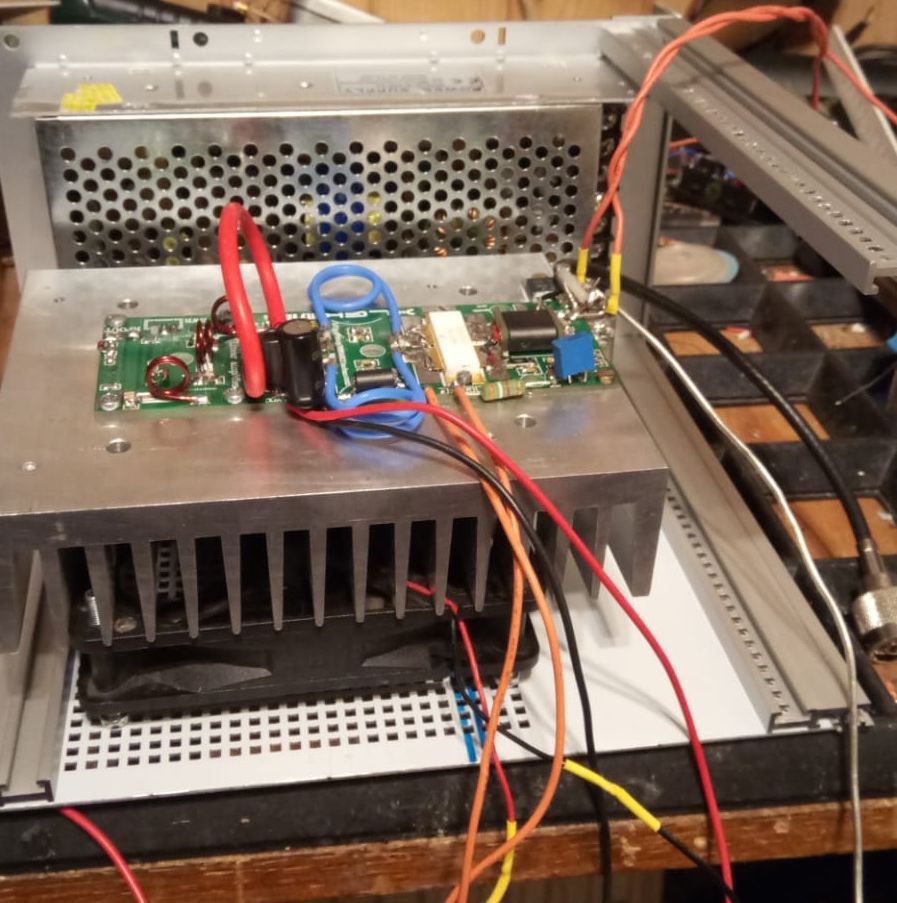

die Anordnung auf der Bodenplatte
des 10"-Racks, hinten das Netzteil

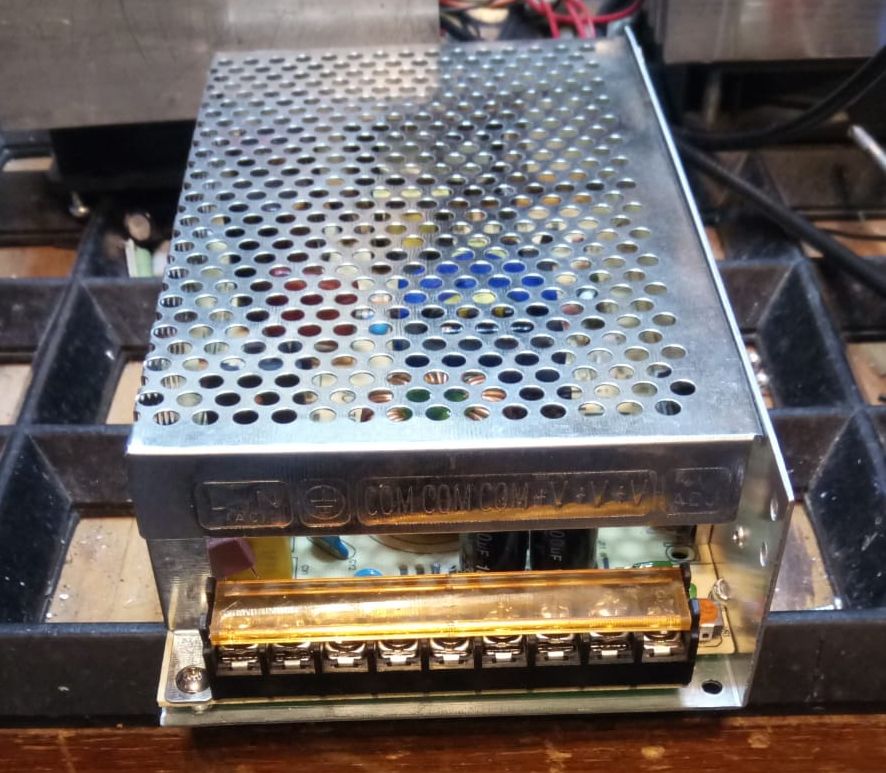

das Netzteil 24V  10A
(aufgeregelt auf 27V)

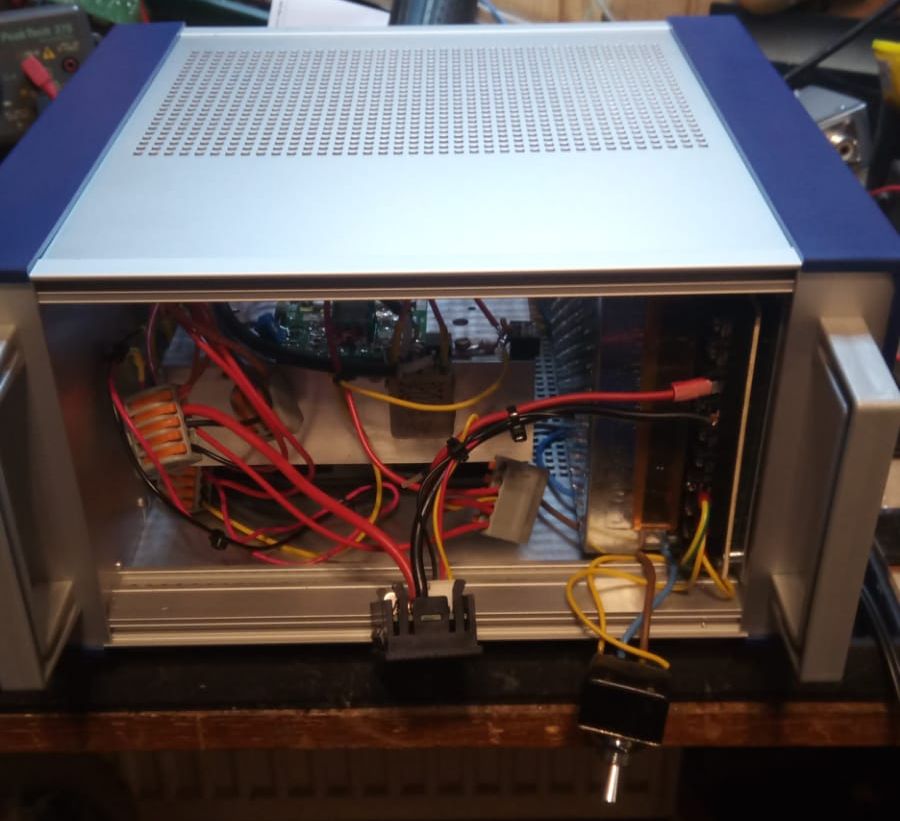

Einbau in das 10"-Rack
(260 x 300 x 140mm,BxHxT)

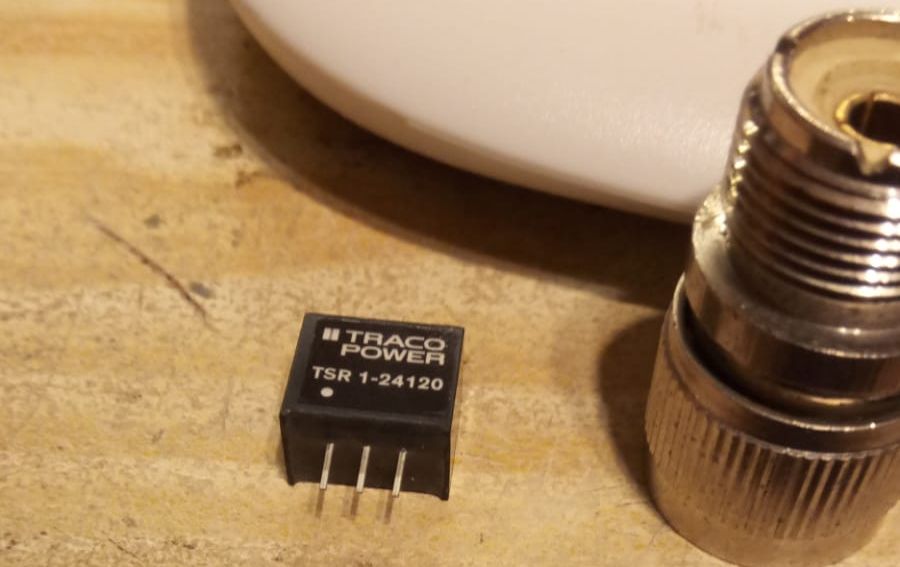

zur Erzeugung der 12V-Relaisspannung
und zum Betrieb des Lüfters verwendete
ich einen 24V->12V-Wandler mit 1A,
wegen seiner Störungen habe ich ihn
durch ein 12V-Steckernetzteil ersetzt

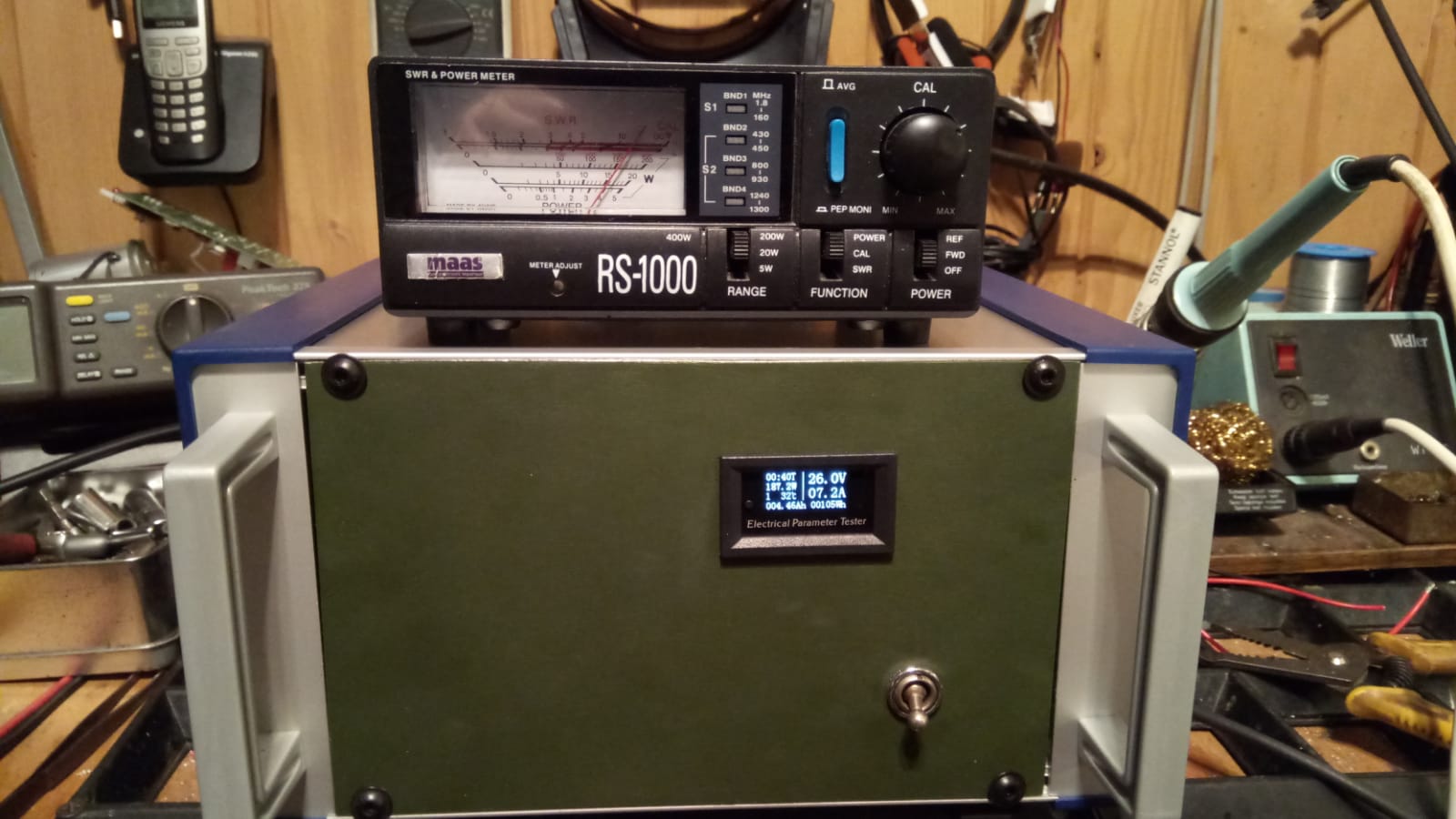

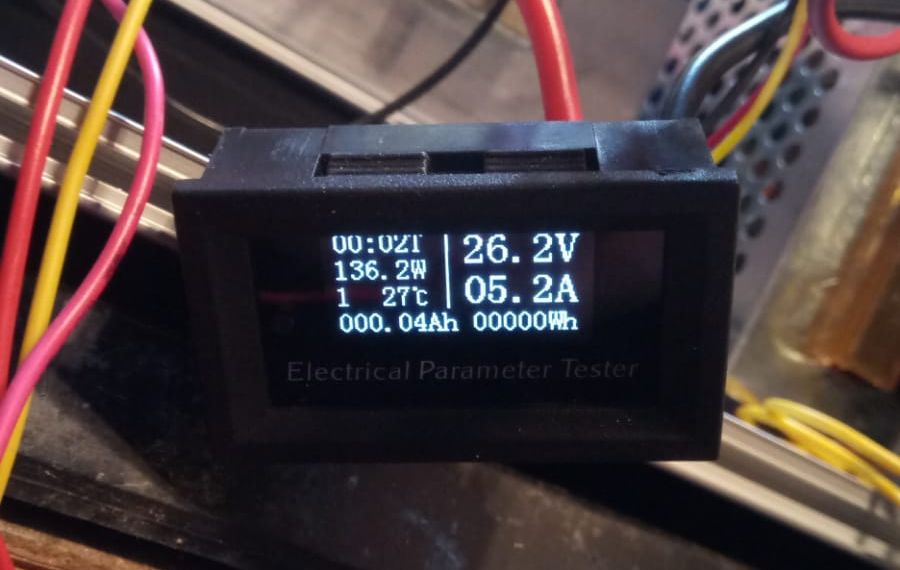

hier das OLED-Anzeigeinstrument mit
Spannung,Strom,Temperatur,Laufzeit,
Leistung(Input),Amperestunden und
Wattstunden, hier bei 100W Out

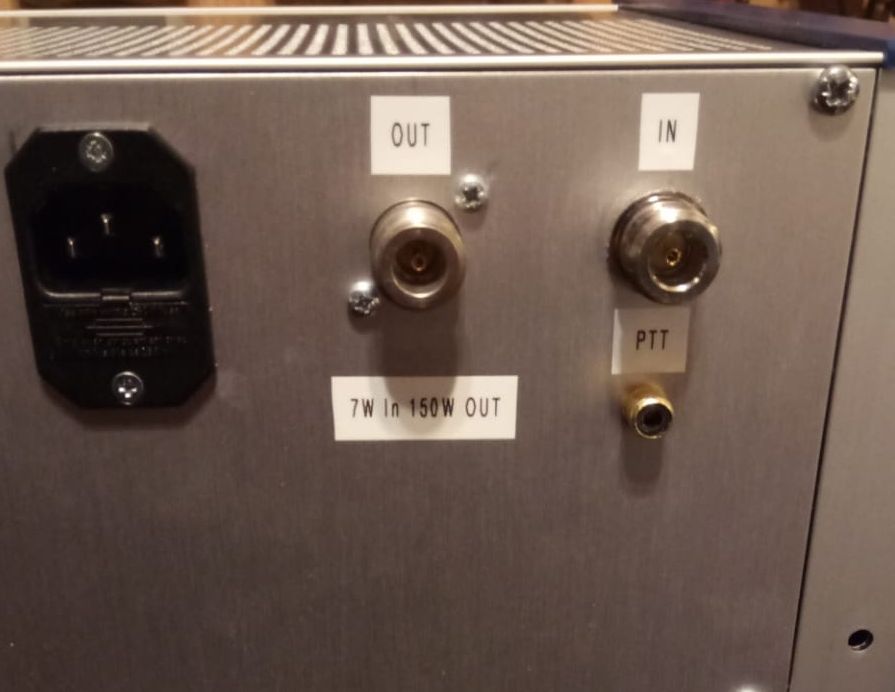

hier die Rückseite mit den nötigen
Anschlüssen


satte 150W Out
(inzwischen 240W)

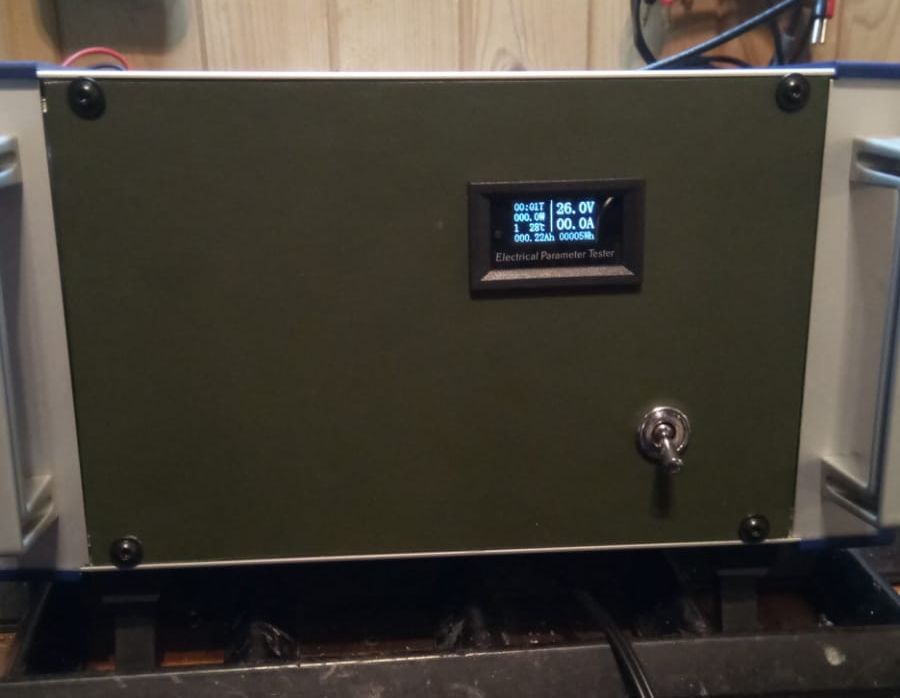

und hier nun die Vorderseite in wald-grün

Fazit:
Mittlerweile ist der MRF9180 durch den D1029UK ersetzt.
Er bietet mehr Sicherheit durch größere mögliche Ausgangsleistung
(350W gegenüber 170W Input) Seine Verstärkung ist 13dB gegenüber 17dB.
Dadurch erhöht sich zwar die Steuerleistung , was aber kein Nachteil ist,
es ist ja meistens genug vorhanden. Nebenbei erhöht sich auch die
Sicherheit gegen Übersteuerung wenn man vergisst zurück zu regeln.
Jetzt steuere ich mit 20W an und erreiche 240 W Out, und das im
Dauerstrich! 30W sind nochmal mehr gekommen durch Verwendung
eines Tronser-Trimmers 13pF am Ausgangskreis (siehe Applikation
im Datenblatt des D1029UK)

Fragen bitte an dl5za ät web.de
