Ferngesteuerter Antennenumschalter
Weißblechgehäuse mit 4 PL-Buchsen und einer 4-poligen Mikebuchse
mit 12V Finder-Relais , ausreichend für 100W

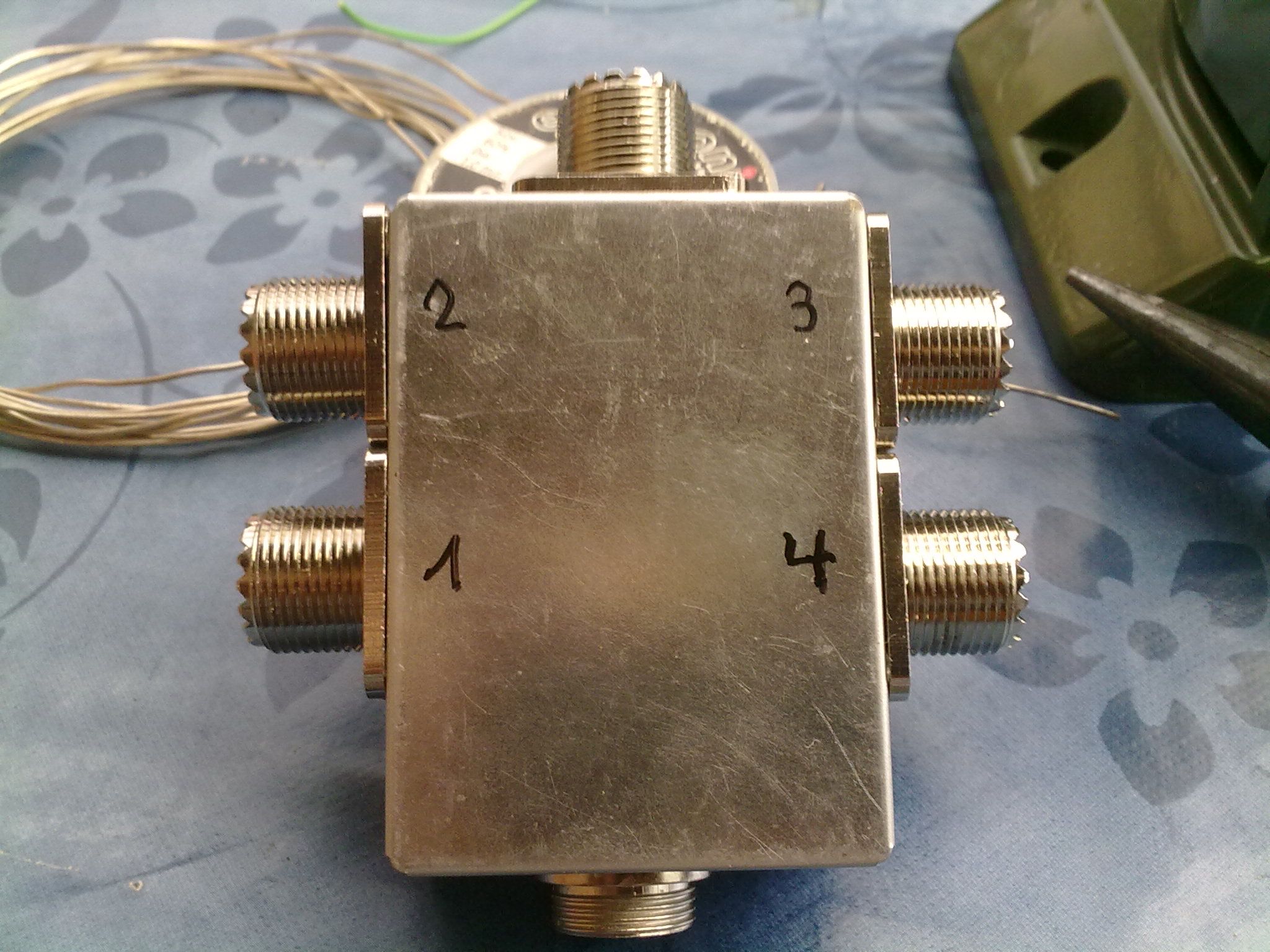

Gesamtansicht mit Deckel und Bezeichnung der Abgänge

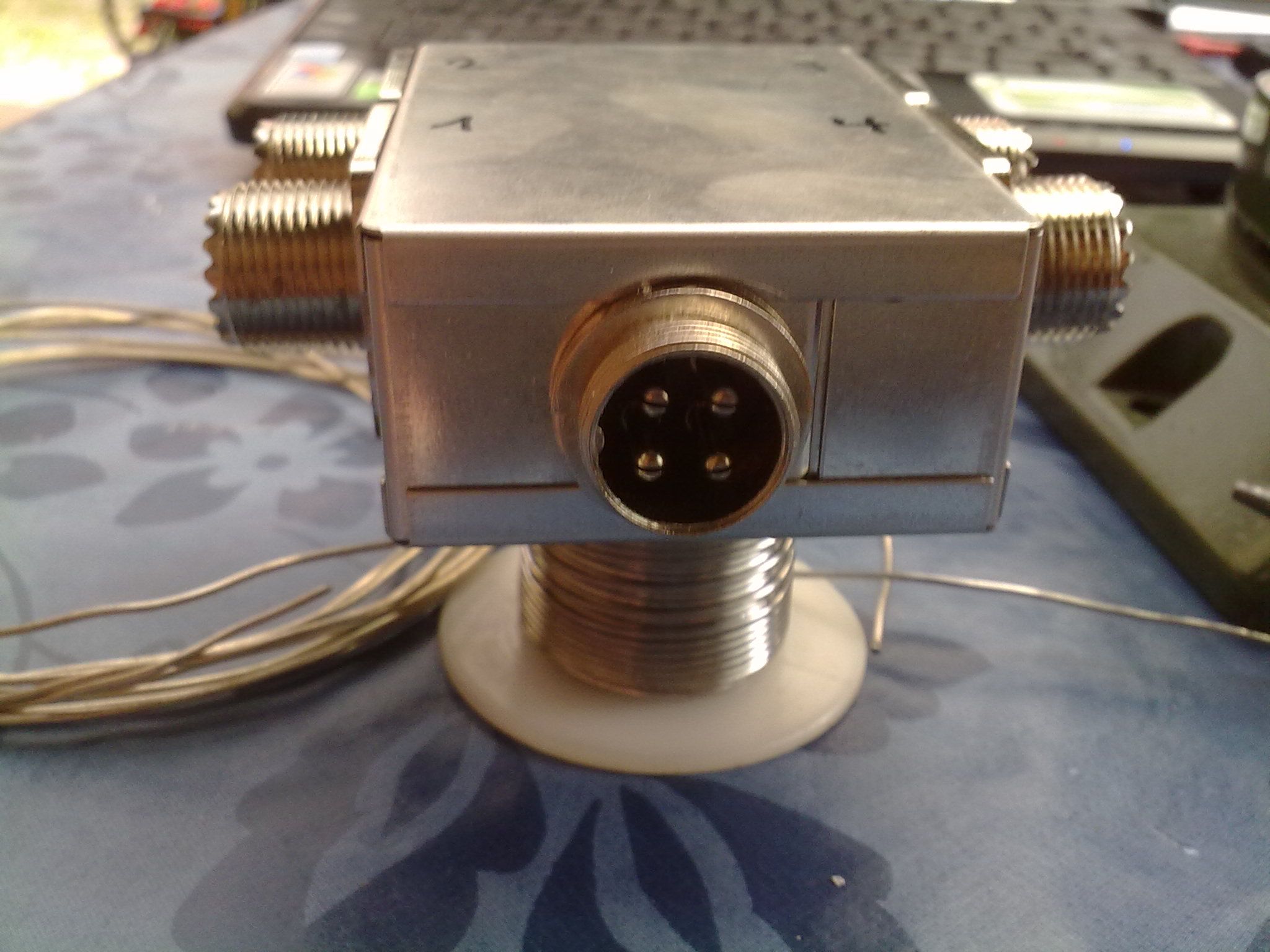

Blick auf die Mike-Buchse für die 12V Anschaltung,
Masse kommt über das Koaxkabel vom Shack

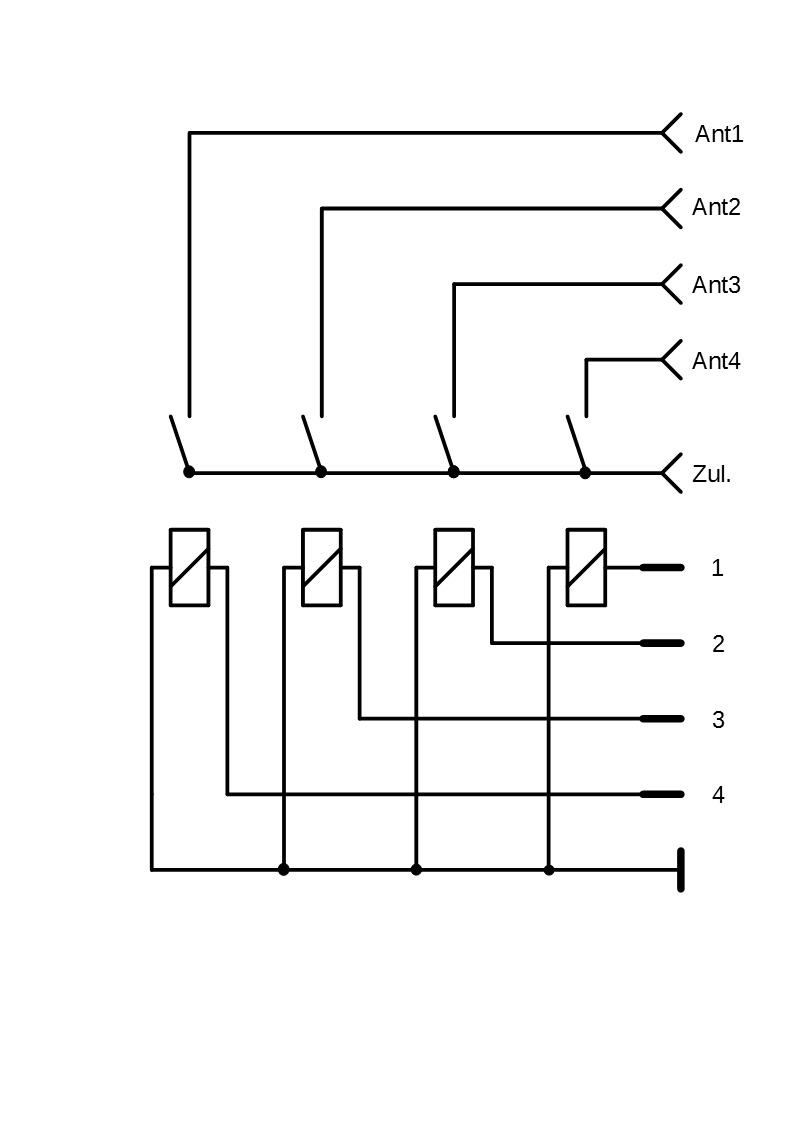

Und hier die einfache Schaltung dazu
Auch wenn es Leute gibt die diesen Aufbau "dilettantisch"
finden, kann ich versichern das er funktioniert und nicht
unbedingt ein Arduino zum Einsatz kommen muß ;-)
Viel Erfolg beim Bau!
