Aufbau einer 70cm-Pa mit BLF861 in einem Modul

Die fertige PA

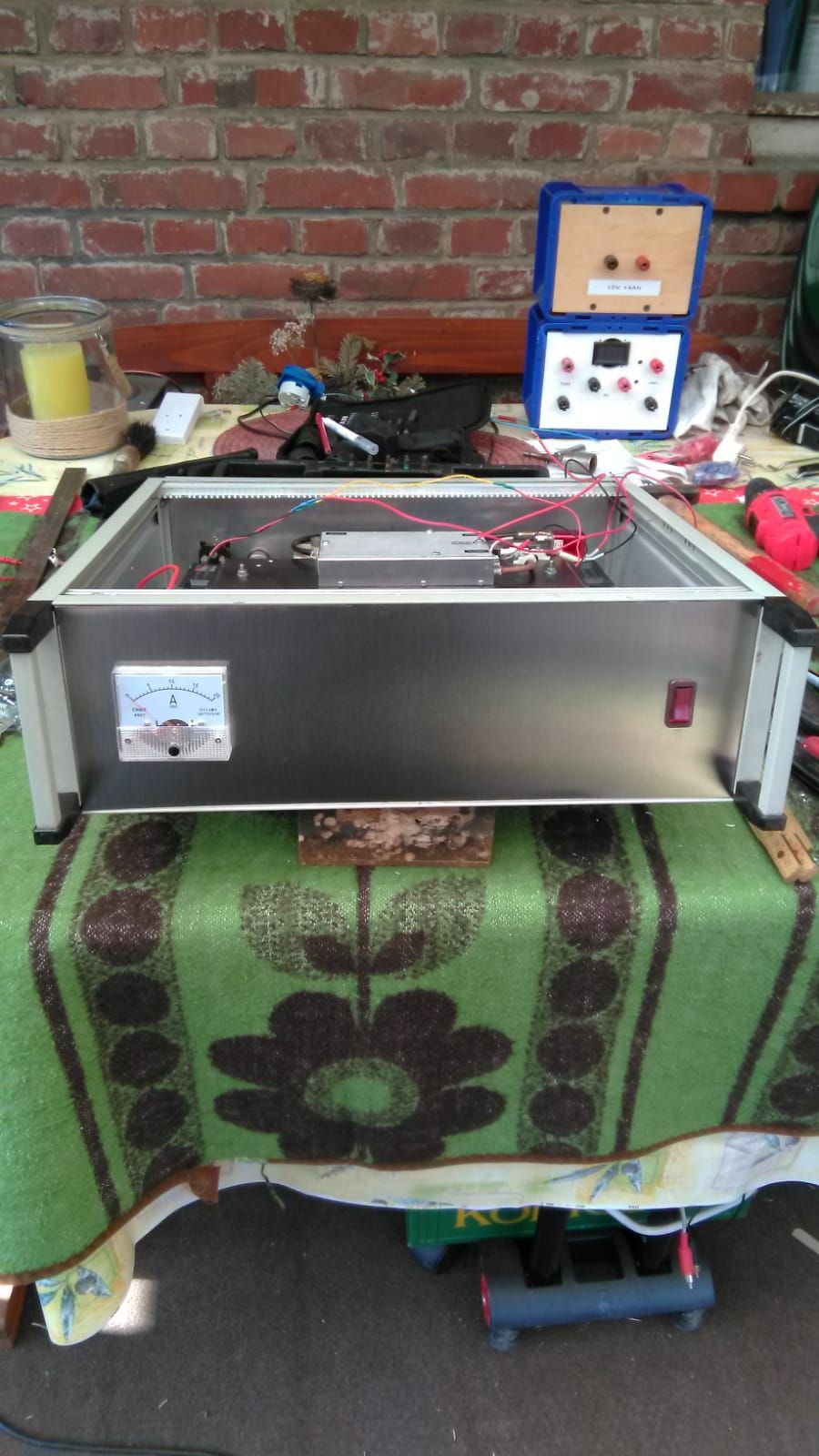

Probeaufbau des Moduls

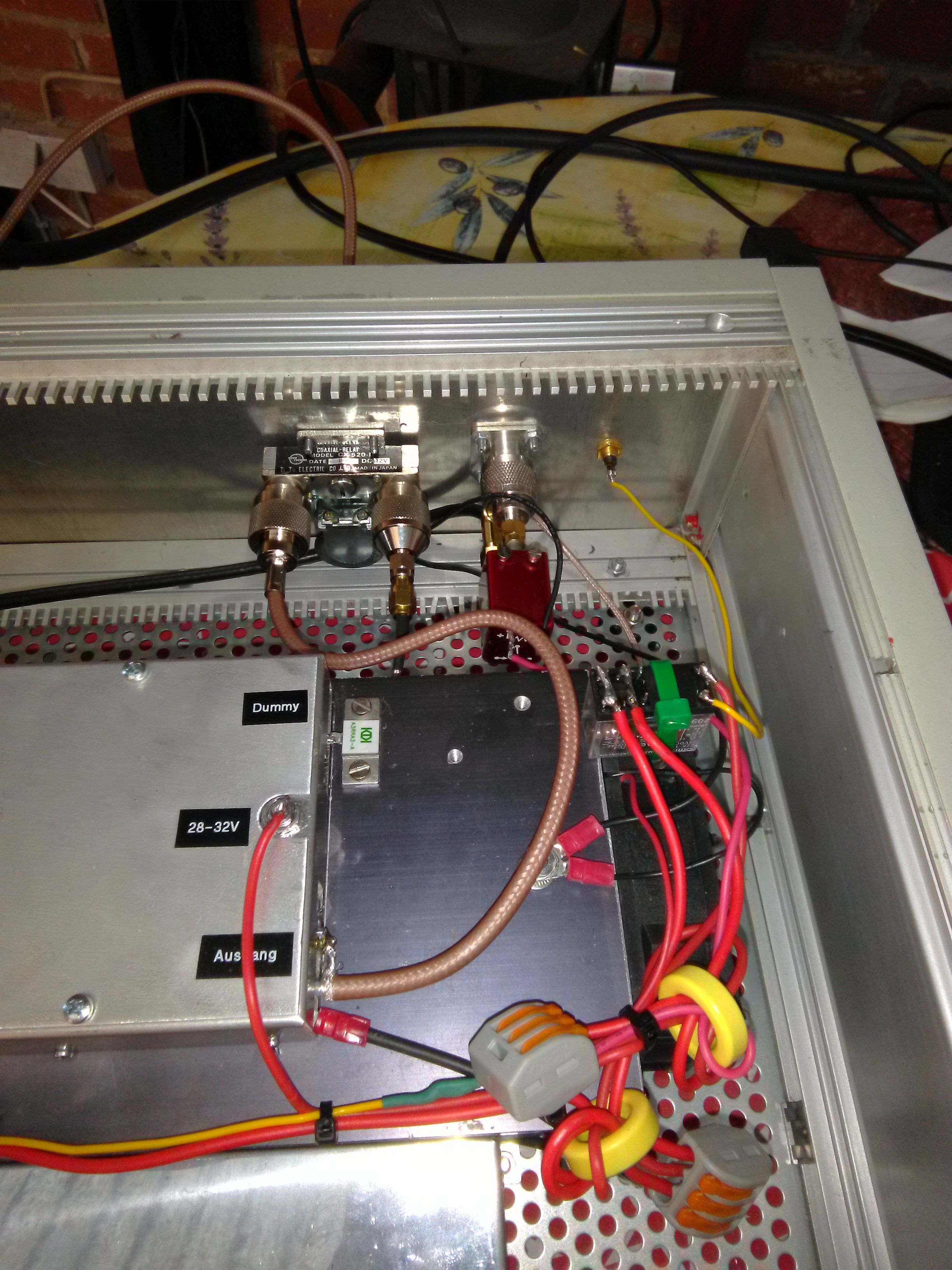

Das Innenleben
das PTT-Relais schaltet die Spannungsversorgung der PA
beide Kontakte des Relais sind paralell

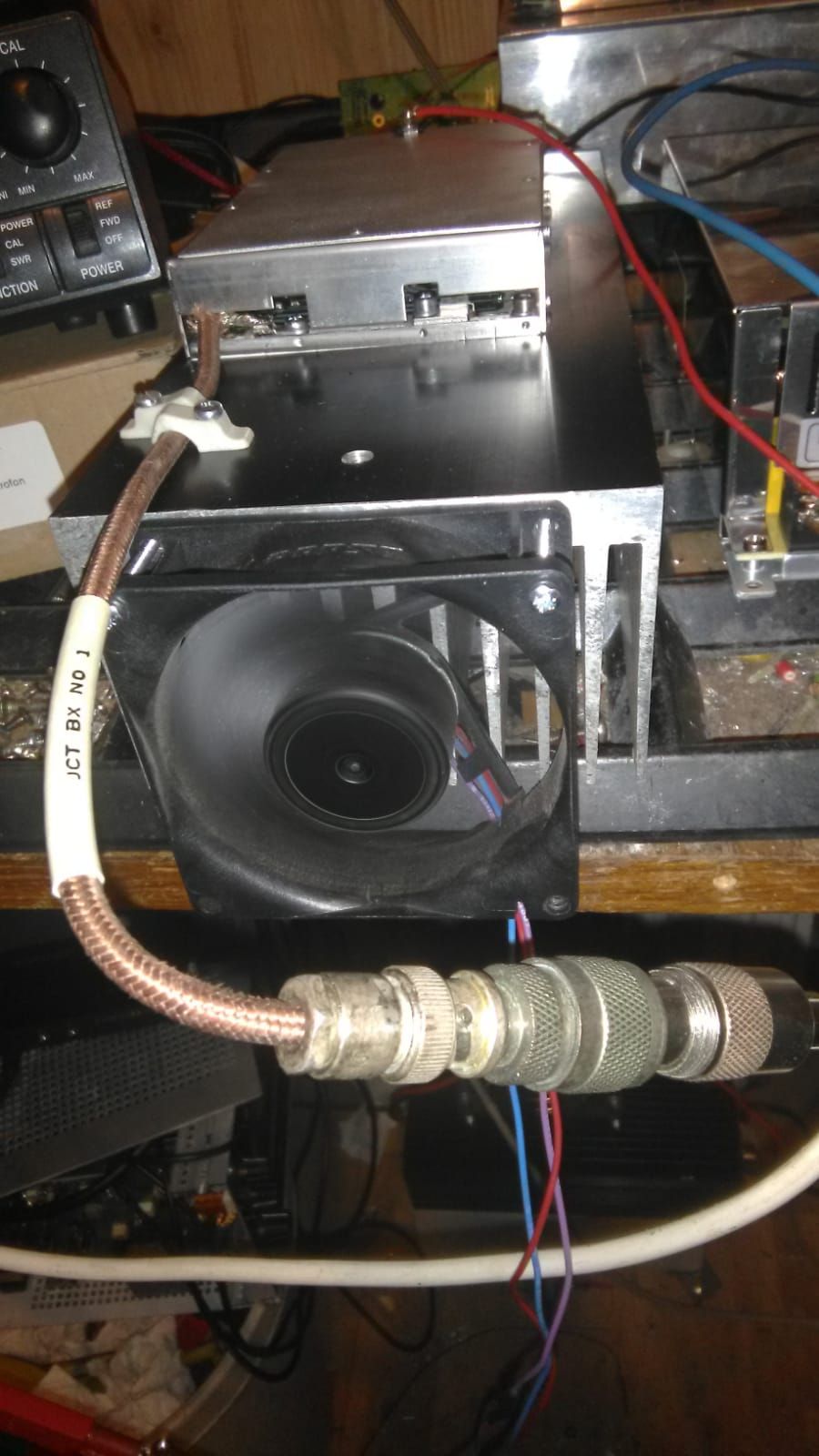

zwei 80mm Lüfter sorgen für die Kühlung

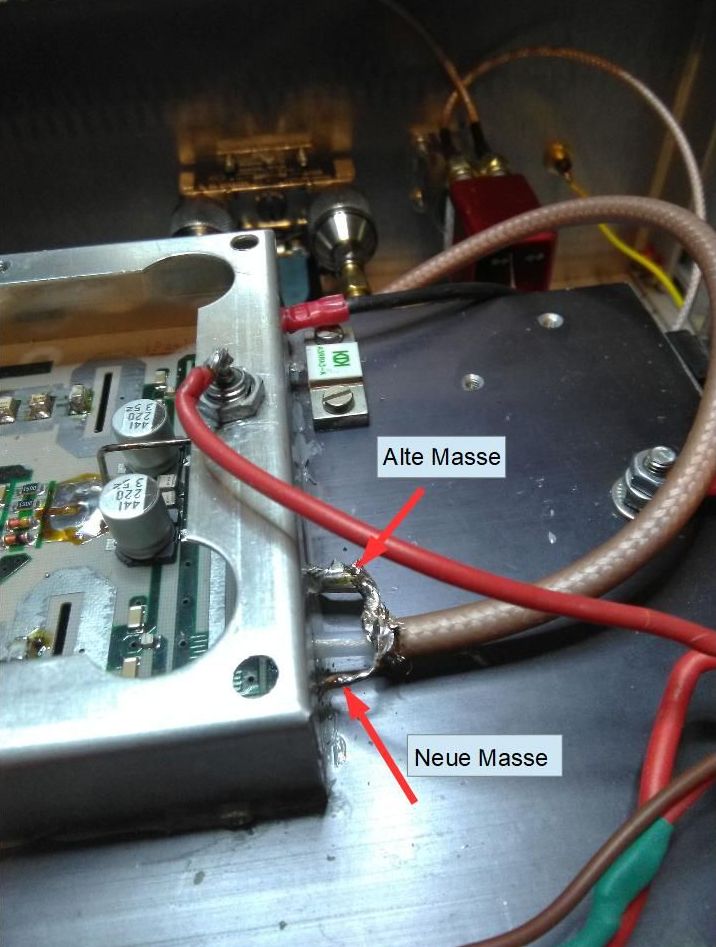

  Die neue , zusätzliche Masseleitung reduzierte die
Mantelwellen auf dem Koaxkabel zum Antennenrelais

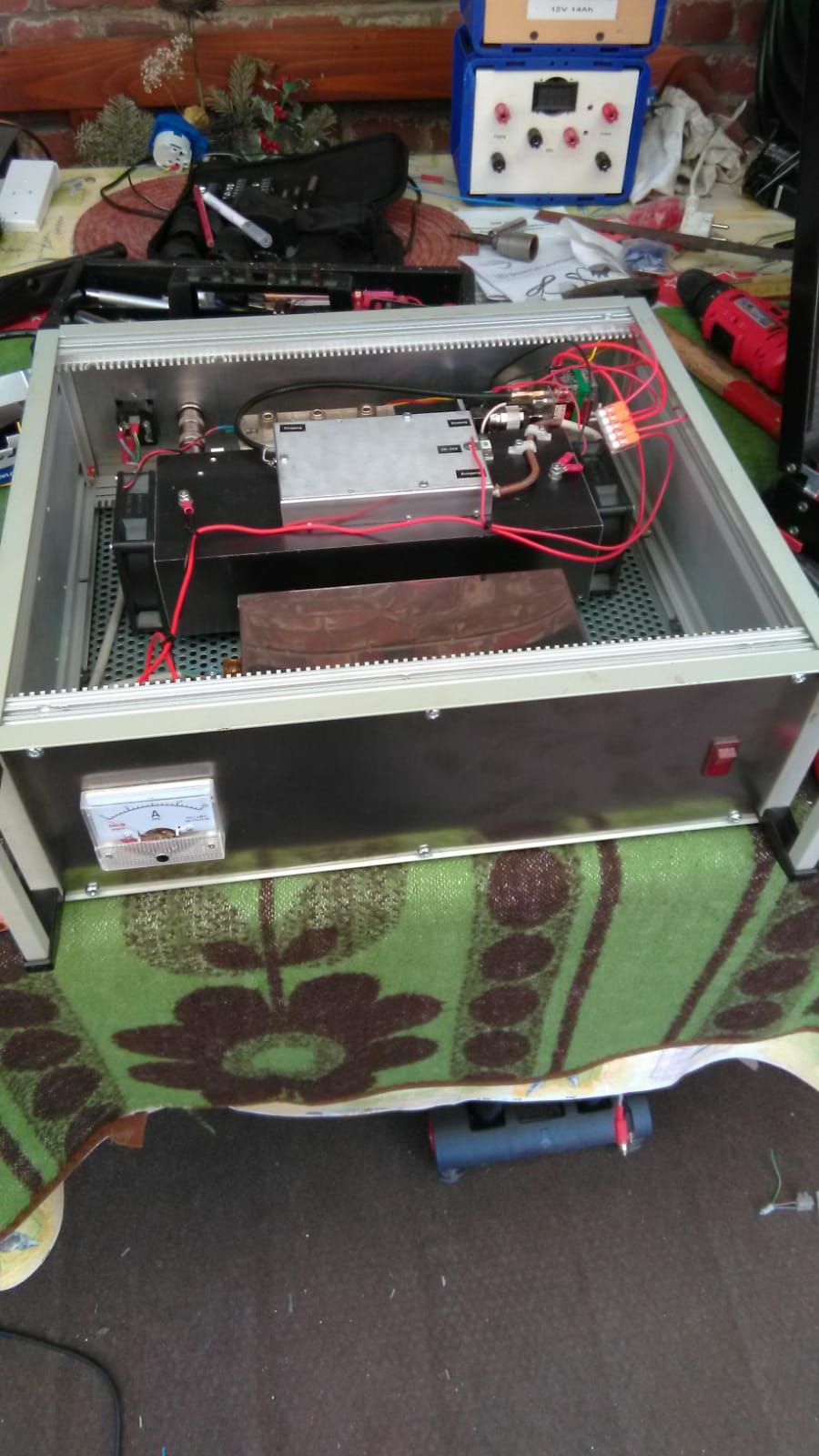

Fertiger Aufbau in einem komerziellen Gehäuse
Vorn das auf 28V aufgedrehte 24V Schaltnetzteil 20A

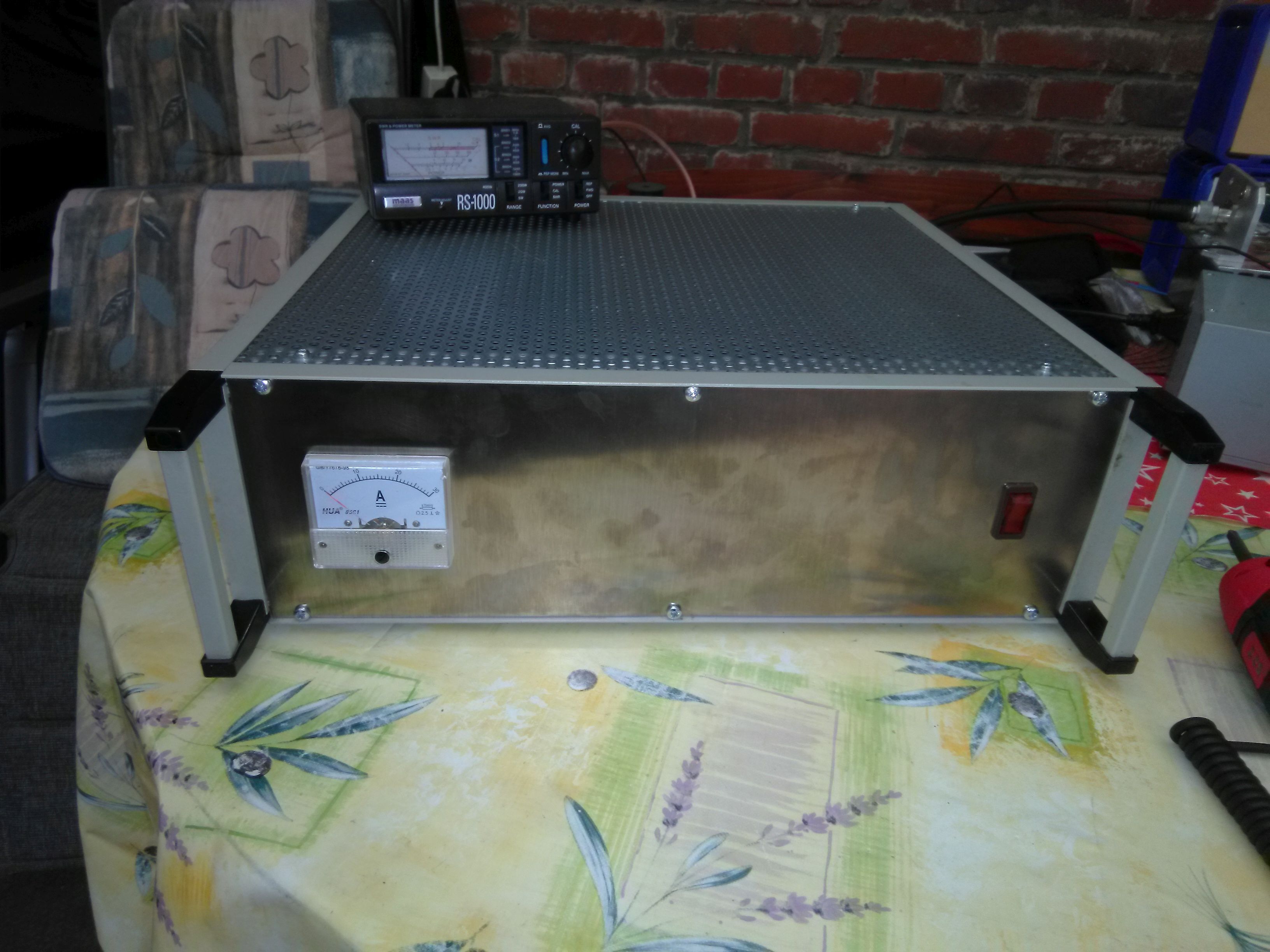

Endzustand mit Amperemeter
raus kommen ca. 280W bei 20W Steuerleistung
PA wird auch im Contestbetrieb nur leicht warm.

Endausschlag 300W

Bei Fragen bitte dl5za ät web.de
