Aufbau einer 2m-Pa mit einem China-Bausatz

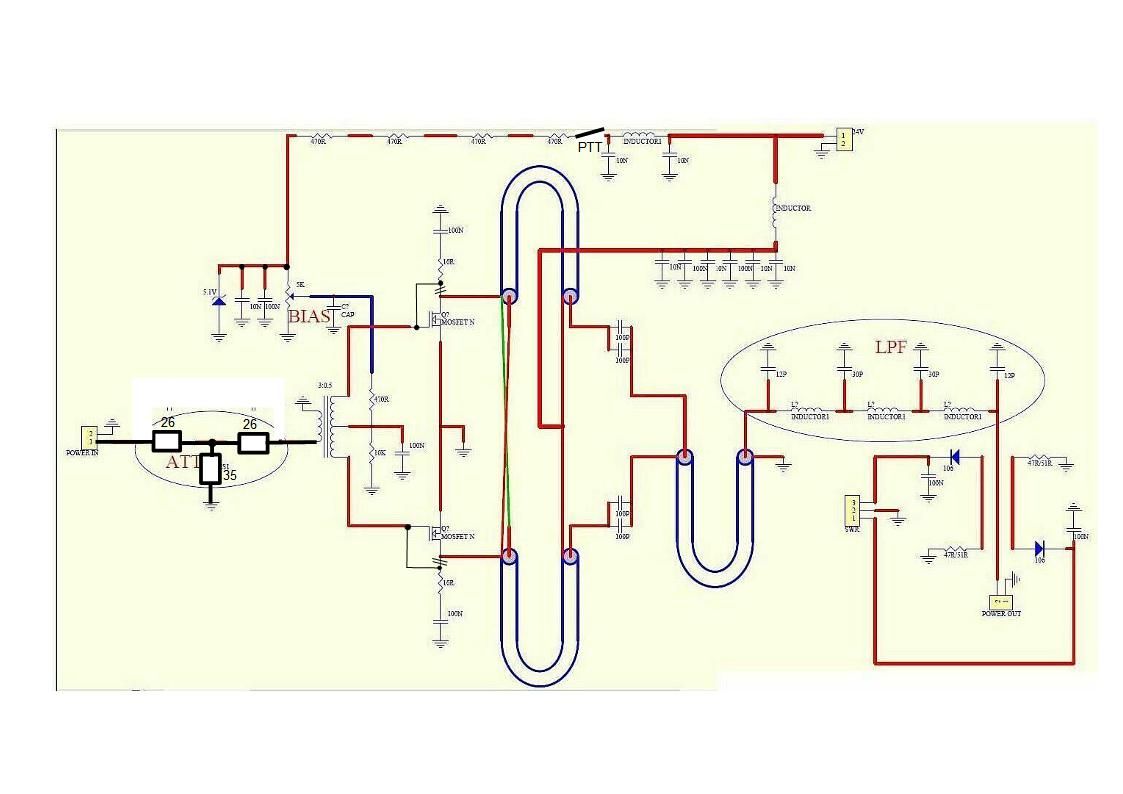

Schaltung mit Eingangsteiler
für die PA genügen ca.2W zum ansteuern
Besser ist es einen Eingangsteiler 10:1 vorzuschalten
der Steuertransceiver lässt sich damit besser regeln

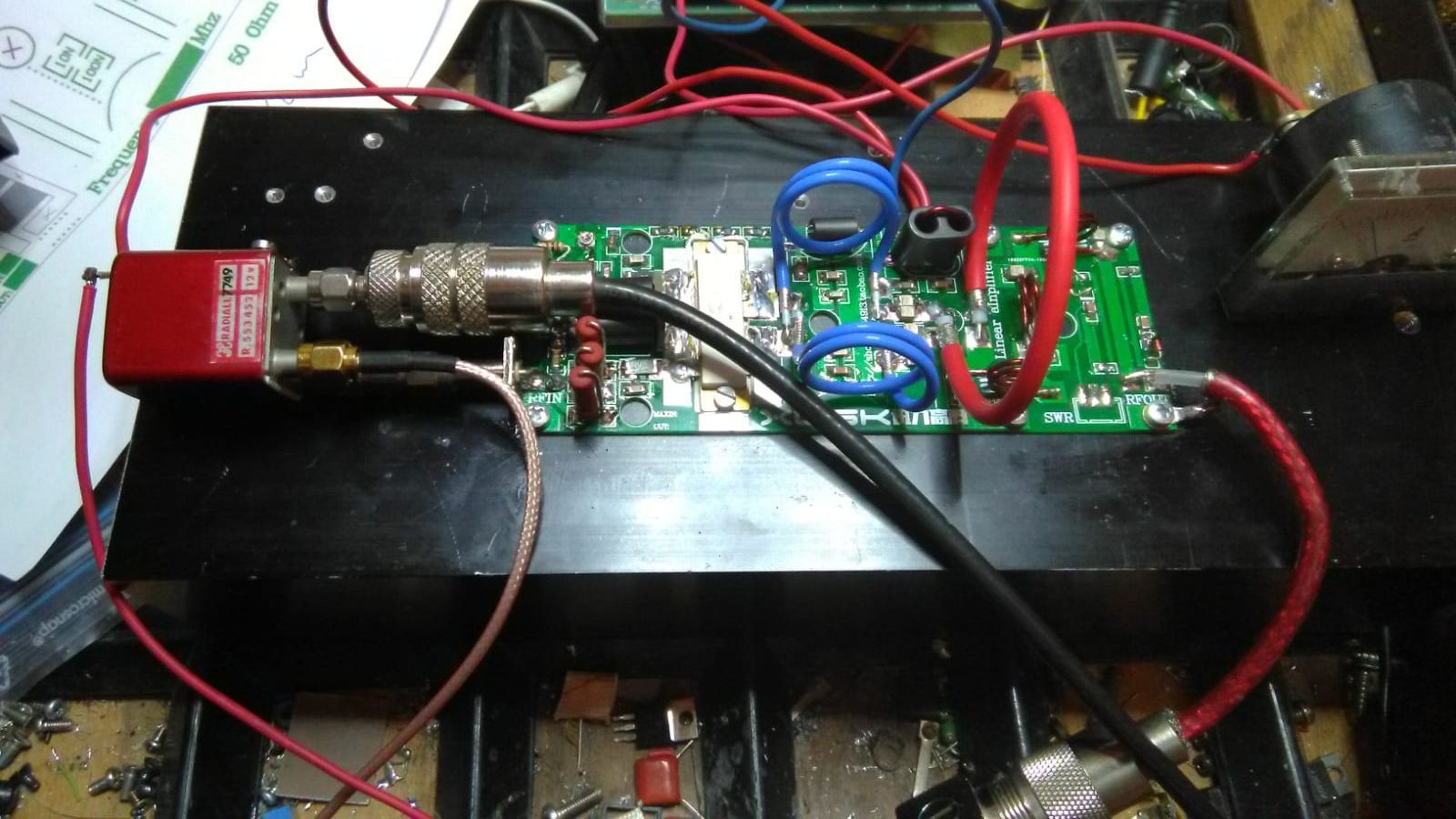

Probelauf mit MRF186
bei dem Bausatz lagen ein MRF186 und ein MRF9180
(gebraucht) dabei

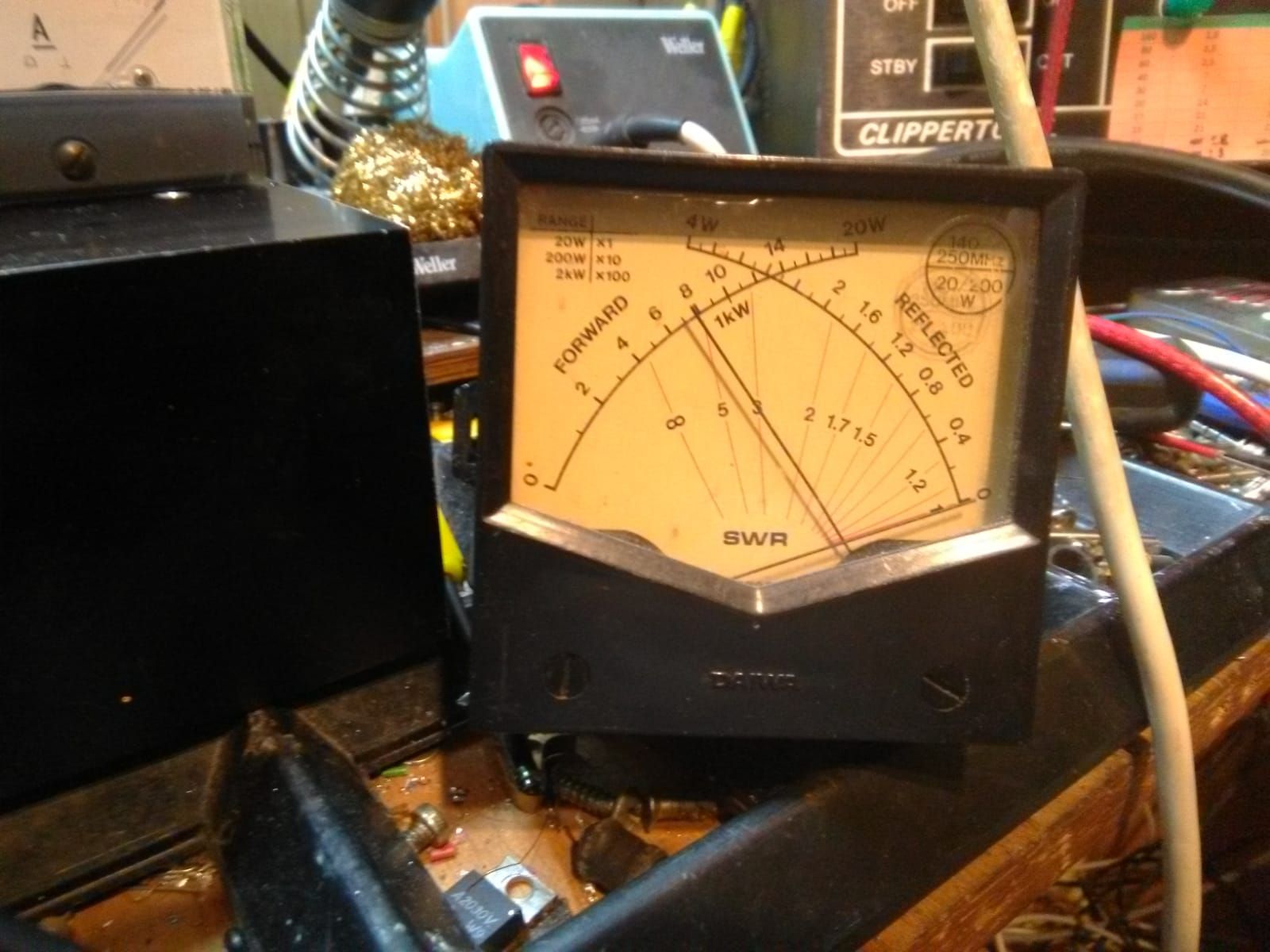

und das Ergebnis = 80W
der MRF186 und später auch der MRF9180 haben
bald ausgehaucht...

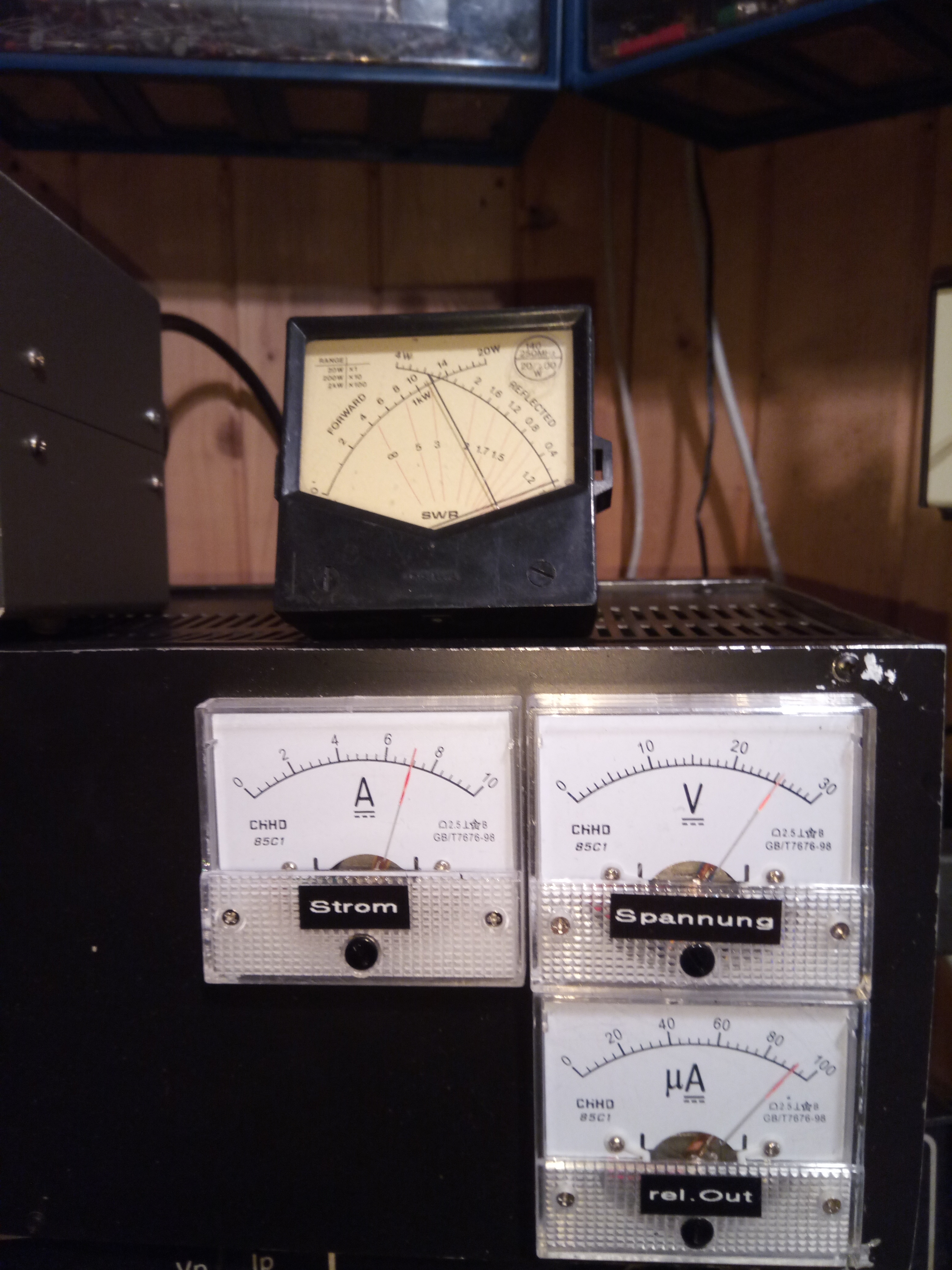

Hier dann das endgültige Ergebnis mit
MRF9180 mit 26V =120W bei ca. 20W
Steuerleistung am Eingangsteiler
(ein vorhandener MRF9120 brachte zwar ca. 20W
mehr , aber nicht lange ;-)
hier noch ein Link zu einem "Miterbauer"
http://g4fev.atspace.com/mrf186linear.htm

Bei Fragen: dl5za ät web.de
