mittengespeister vertikaler Multiband Dipol - ähnlich wie Gap-Titan/Eagle/etc.

u.a im Funkamateur 07/05 f vorgestellt

diese Antenne wird von mir schon seit Jahren als erfolgreicher DX - Strahler eingesetzt

das Grundmodell wurde aus Einzeldipolen in 4Nec2 entwickelt und modelliert, danach wurden die Strahler auf einem Träger zusammengesetzt und angepasst.

der 14Mhz Dipol ist ein doppelwandiges Alurohr (alte Beamrohre), wegen der grossen Windlast kommen die einfachen Alurohre nicht in Frage.

die restlichen Dipole sind aus 2,5mm Draht, wegen der Gewichtsersparnis aufgebaut

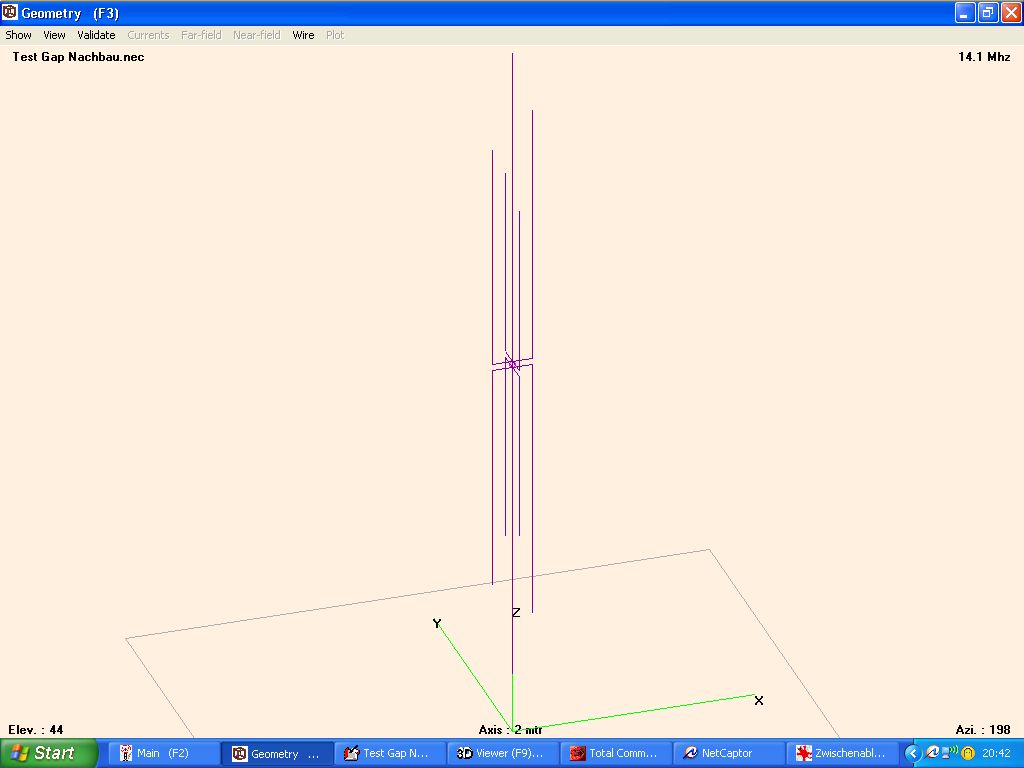

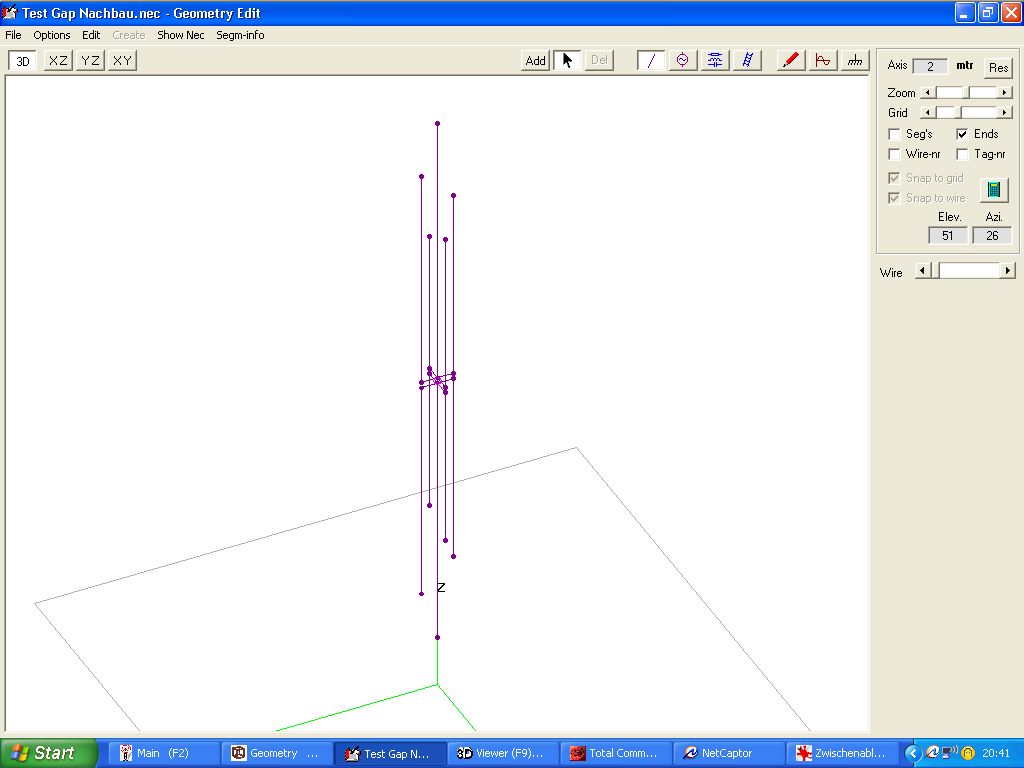

1. Messdaten der Antenne aus 4NEC2:

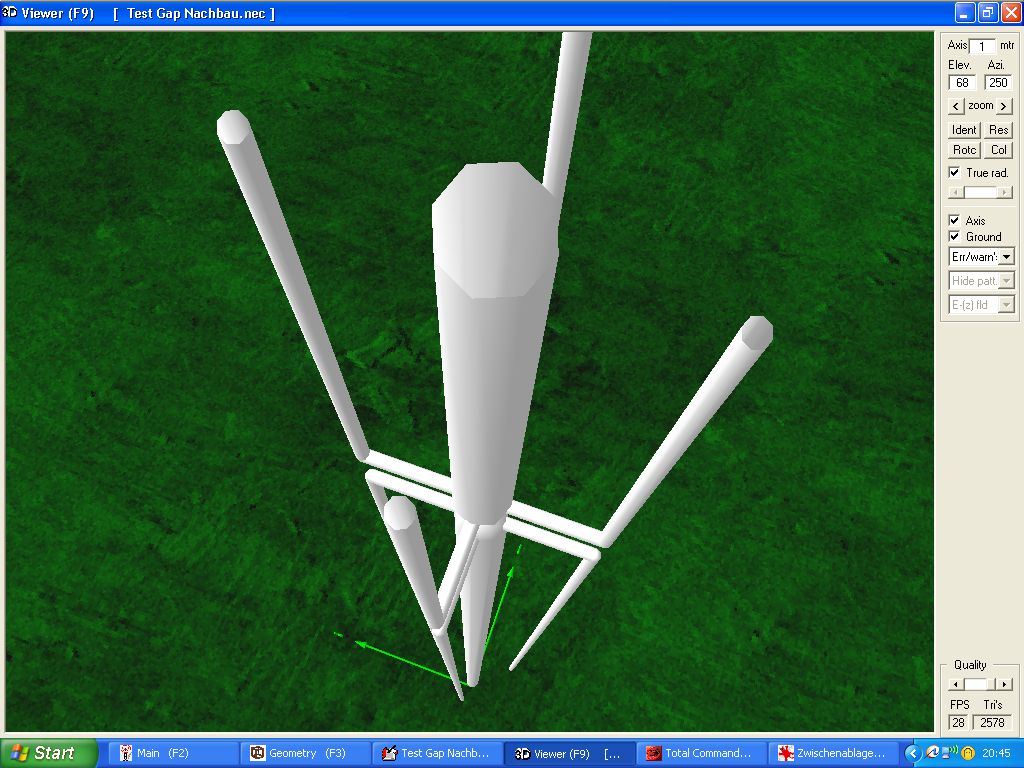

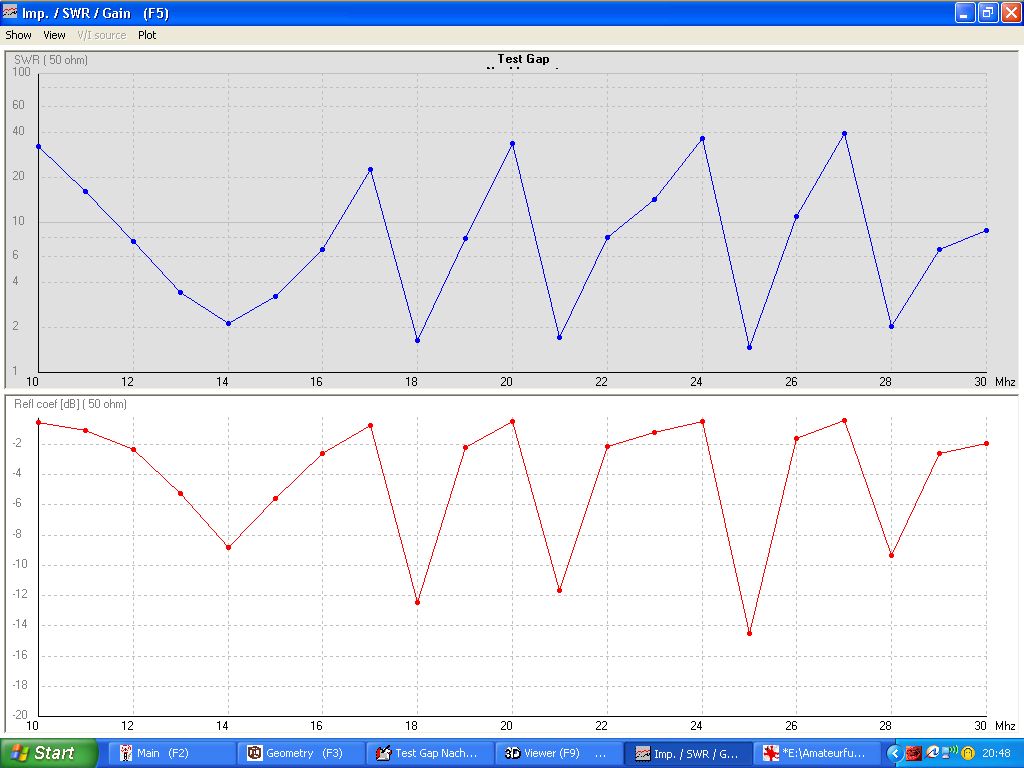

2. Ansichten der gemessenen Werte:

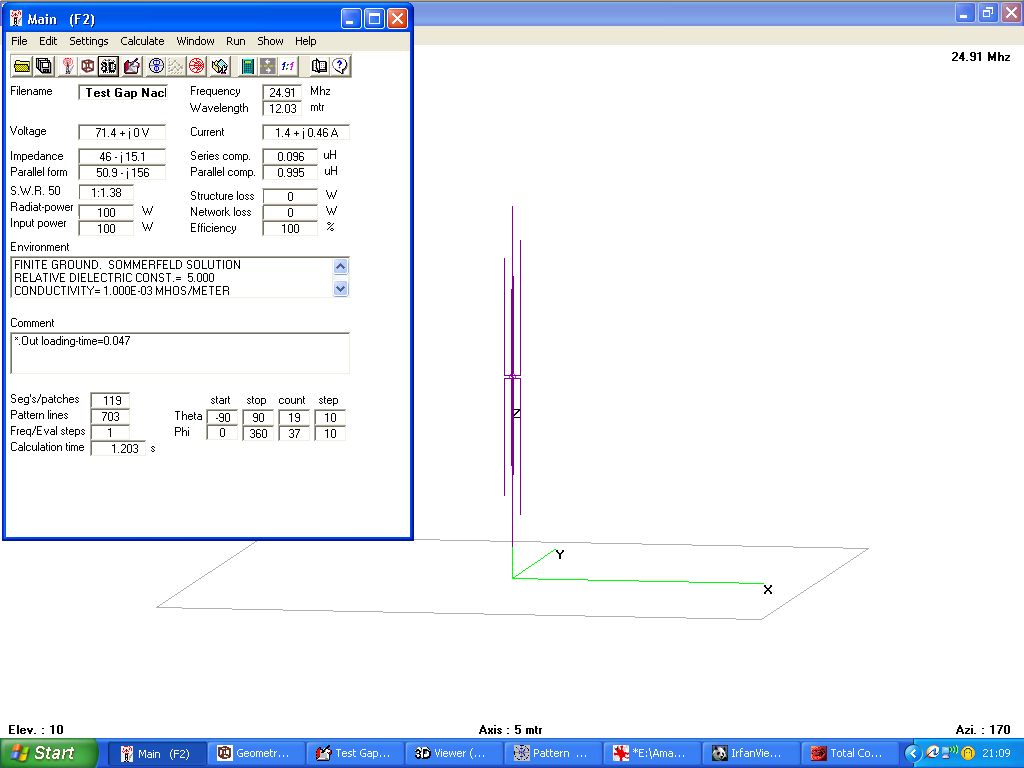

3. zu erwartende Stroeme im Modell:

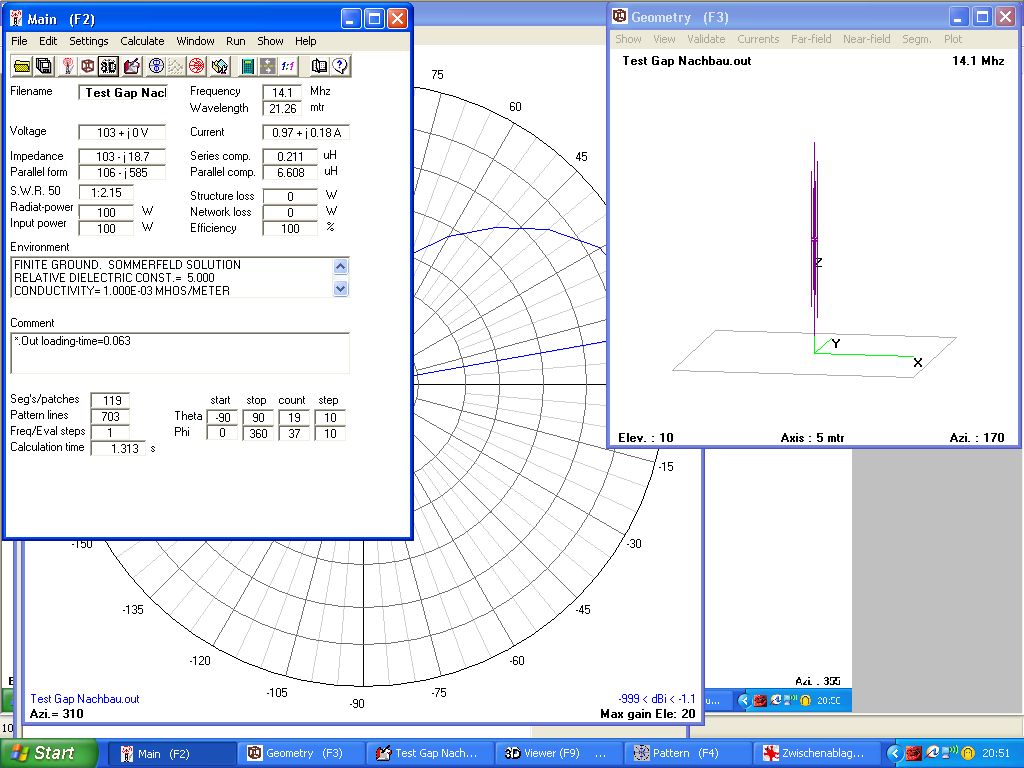

zu erwartende Strahlungsdiagramme:
