THE DK4DDS DRAKE TR7 PROJECT

For the Drake TR7 Project Page`s please follow the links below
Für die Drake TR7 Projekt Seiten bitte Sie die unterstehende Link folgen

Link to the Drake TR7 Project Page´s
Link zum Drake TR7 Seiten

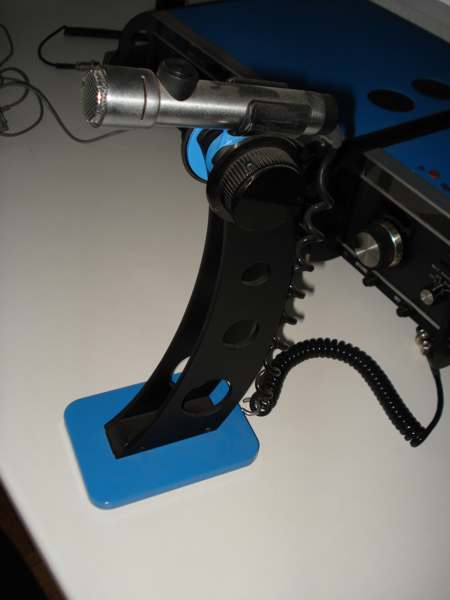

Design Microphone for renewed TR7


Design-Mikrofon für Erneute Drake TR7

Because I quite often for our hobby  pcb boards assemble and solder there was  alreday a long time the need for an assembly fixture



So I was looking arround for such a tool and was  suprised by the high prices of professional assembly fixtures for hand assembly and hand soldering of throughole components.

So I decided to construct such a fixture by my self.

Because a radio amateur is building usely only proto types ther is no need for a high efficient fixture and so the construction can be very simple.

And in hams make use ofrelative small pcb´s.

The fixture is built from some scrap materials . The only parts wich were purchased are 4 x wing nuts and 6 mm M6=6 mm male thread.

Every one how can make use of a stabel up right drill machine and is able to cut and file materials can construct this fixture.

Of course the fixture can be used to assemble and hand soldering surface mount components!





How does the fixture work?

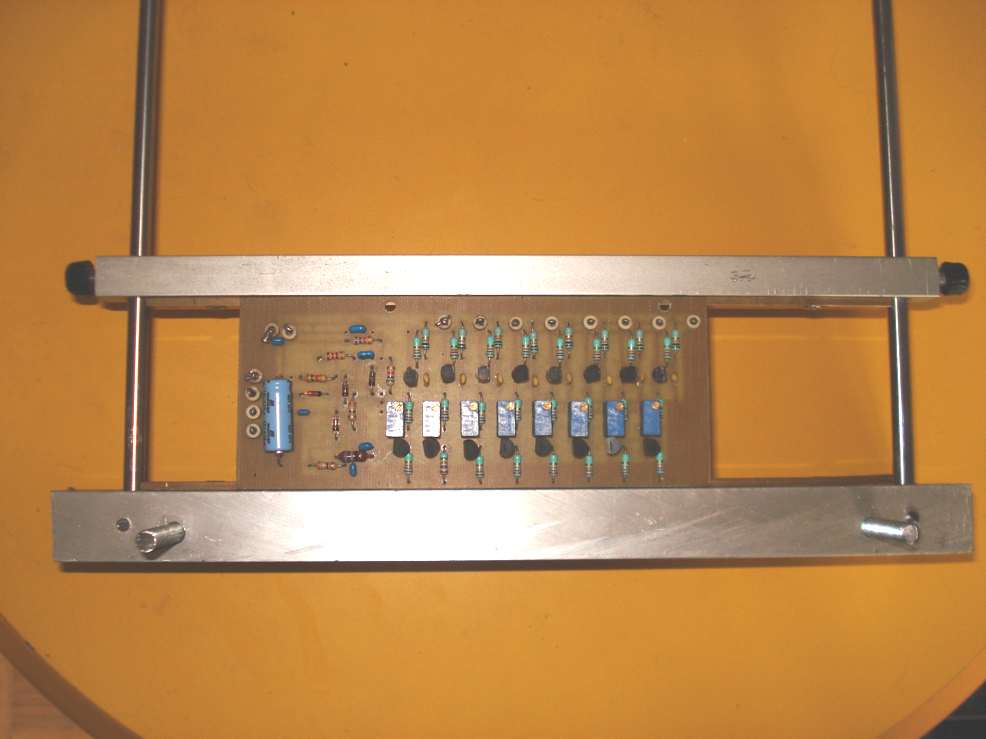

  1. Adjust the pcb holder for the pcb that has to be assembled,

  2. Place the pcb in to the holder

  3. Assemble the pcb with the not cutted only bended throughole components

  4. Place the lid carefull over the pcb

    Adjust the 4 x wing nuts so thre is enousgh pressure on to the comonents that they can not fall out when turning the fixture 180 degrees,

  5. Turn the fixture180 degrees

  6. Cut the leads of the components

  7. Solder the joints

    Turn the fixture

  8. Diss assemble the lid

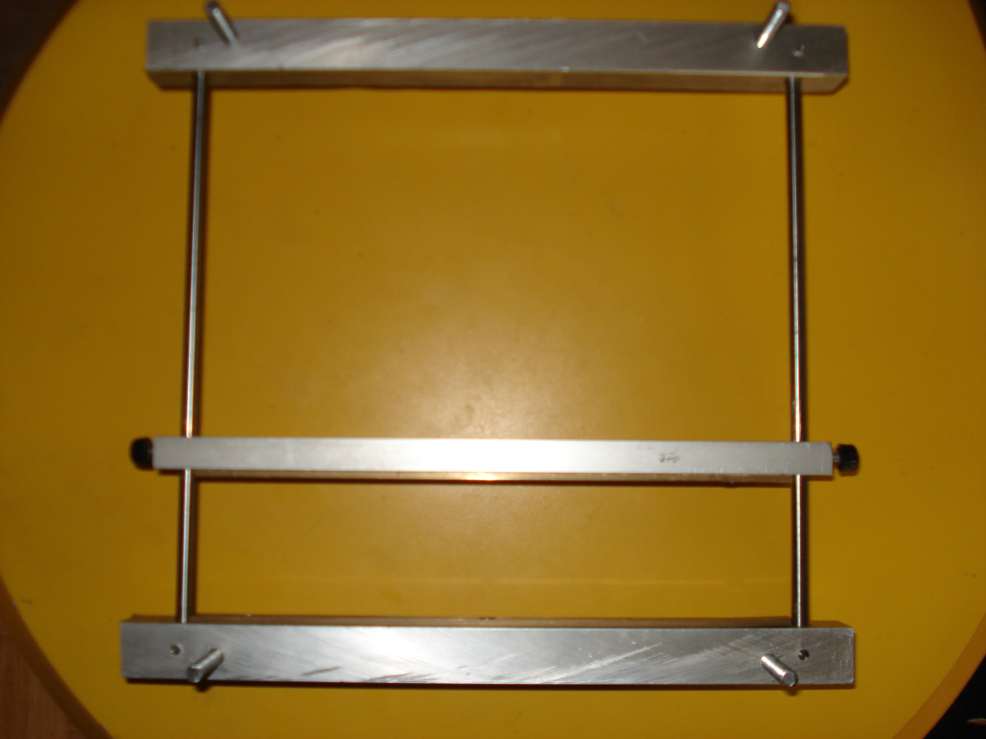

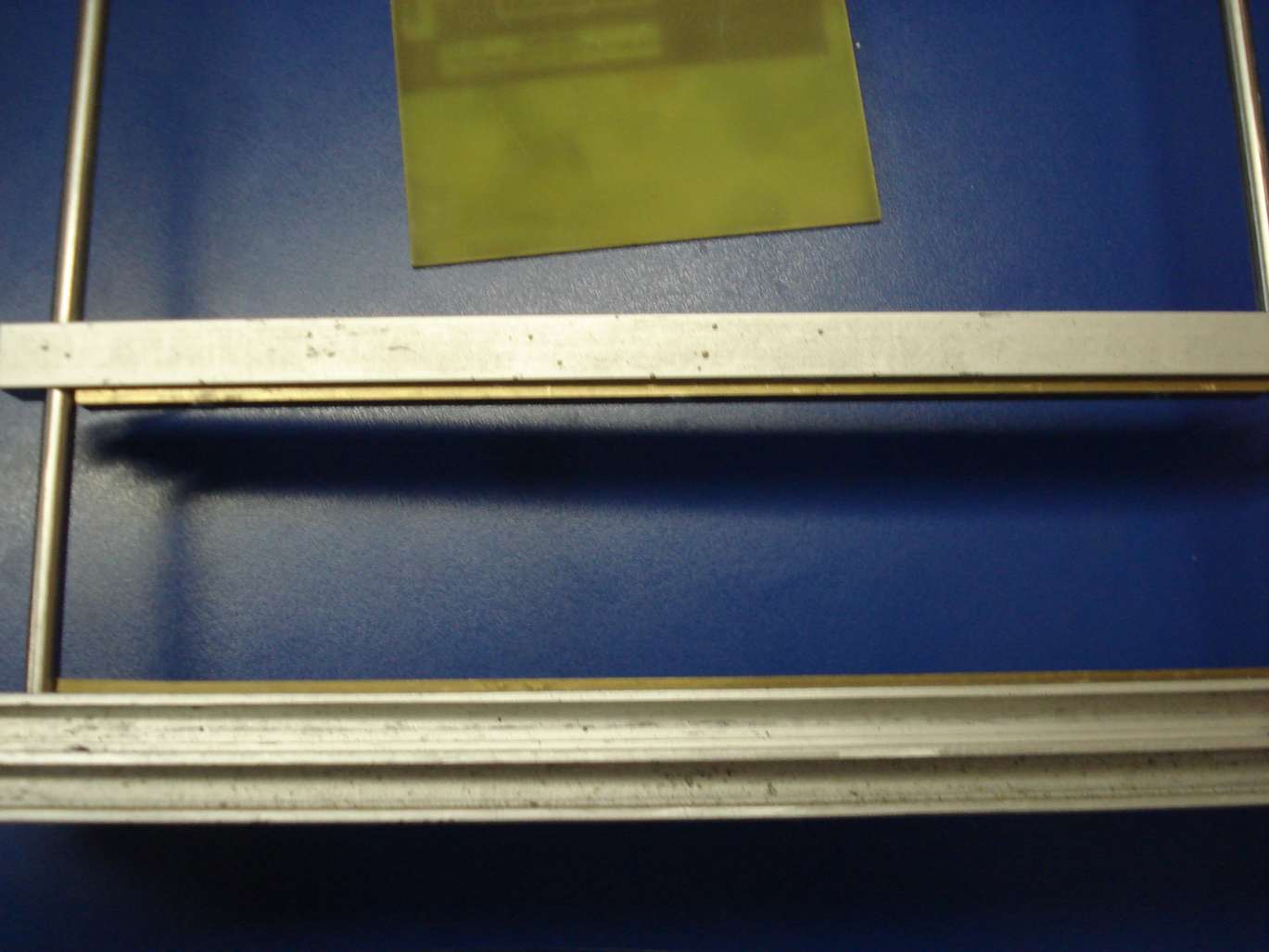

The materials wich are used are pieces of  scrap aluminium profiles the 2 shafts for the gilder are made from 6 mm round stainless steel.

The glider is also made from square aluminium 12 x 12 mm

The support strips to support the pcb is made from 1.5 mm brass but could be of course also aluminium

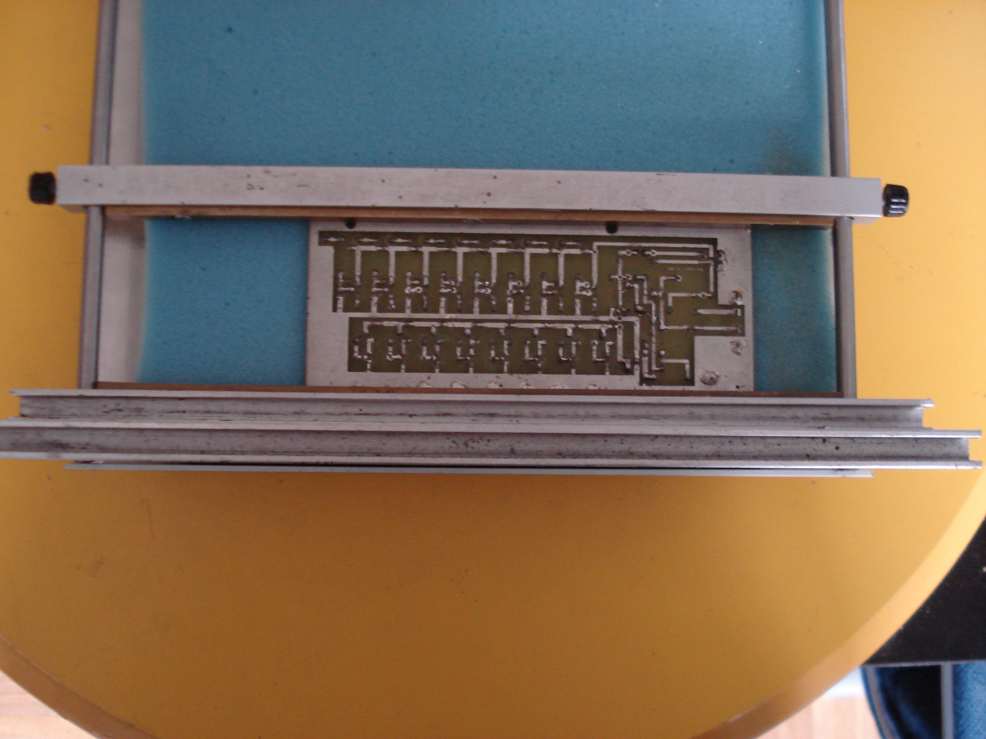

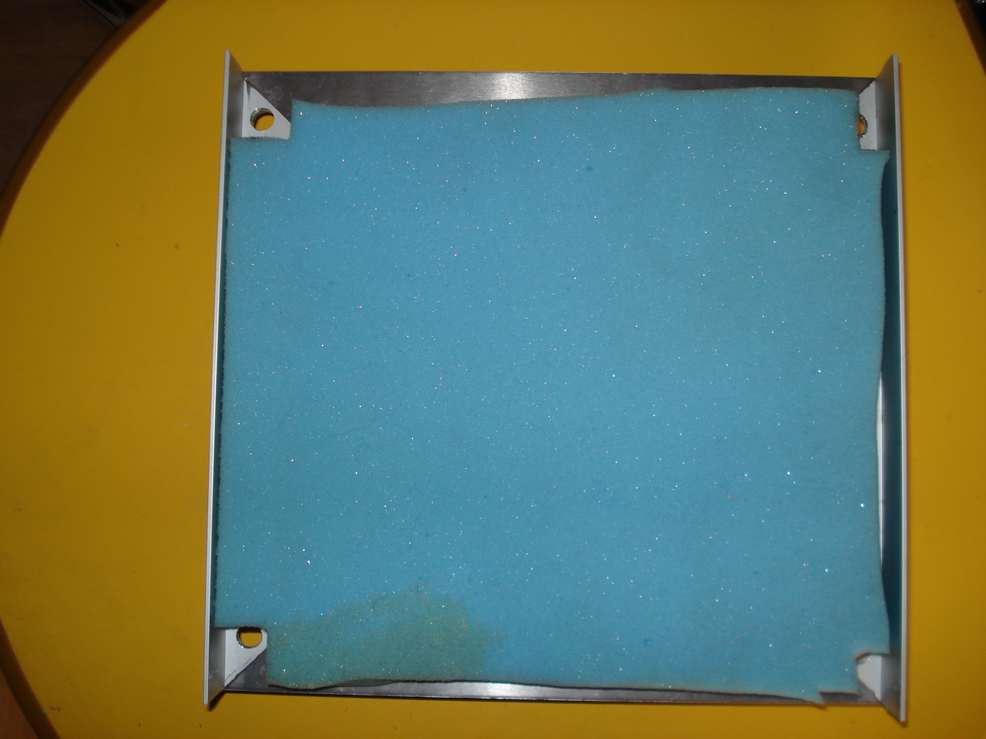

On the picures of the lid you see foam rubber wich press on to components. I have ordered anti static foam rubber to replace the standard foam rubber.

Do not use plastics to construct the fixture because the fixture can be than charged with static electricty.













Da ich mir immer erger an die teure (Profesionele)Bestückungsbehälter für Durchsteckbauteilen und Handlöten habe ich mir selbst eingebaut von Restmaterialen welche ich hatte. Das einzige was gekauft wir sind ein M6  Gewindeauslauf und 4x  M6 Flügelmutter für 2 Euro

Mit diese  Bestückungsbehalter ist es möglich die Leiterplatten zu bestücken mit Durchsteckbauteilen ohne zu schneiden. Nach die Bestückung plaziert man die Deckel über die obenseite von Leiteplatte. Deckel fixieren mit 4 x Flügelmutter. Behälter umdrehen. Die Bauteilen schneiden (wenn die nicht nich vorbearbeitet sind) mit die Zange und Bauteilen Löten.

Da wir als Funkamateur eigentlich allein Prototypen bestücken habe ich der Behälter ganz einfach aber robust aufgebaut.

Jeder Funkamateur welche über ein Saülbohrmaschine verfügen kan kan der Behälter nachbauen!

Natürlich ist die Behälterauch brauchbahr für das Bestücken und handlöten von Leiterplatten mit SMT Bauteilen

Anbei übersende ich einige Bilder.So bekommen Sie ein Eindruck von wie der Behälter Funktioniert.

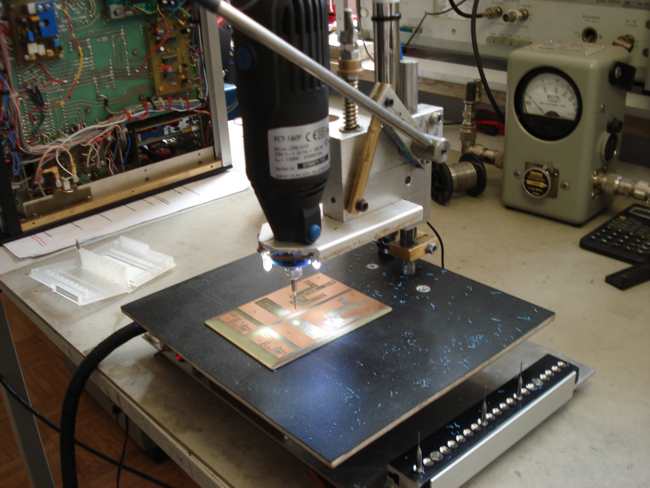

PCB Drilling Machine Figure 1 For the range of 0.4 mm-3 mm


Leiterplattenbohrmaschine Bild 1 für das Bereich von 0.4 mm- 3 mm

PCB Drilling Machine Figure 2


Leiterplattenbohrmaschine Bild 2

PCB Drilling Machine Figure 3


Leiterplattenbohrmaschine Bild 3

Some Parts for the PCB Drillingmachnine


Einige Teilen für die Leiterplattenbohrmaschine

More info regarding the PCB Drilling Machine dk4dds@t-online.de

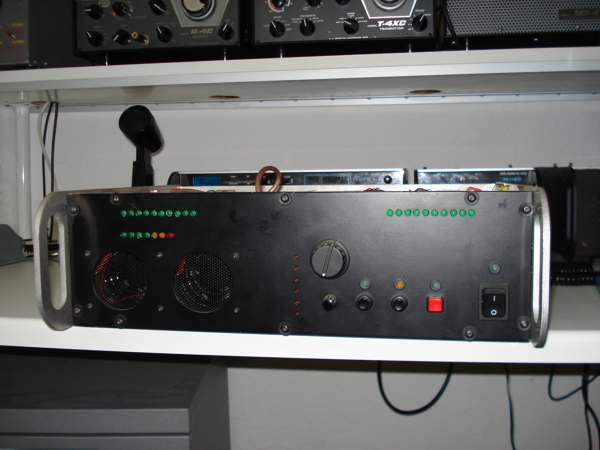

500 Watt Mosfet PA


500 Watt Mosfet Endstufe

500 Watt Mosfet PA Top Side


Obenseite 500 Watt Mosfet Endstufe







500 Watt Mosfet PA Under Side


Untenseite 500 Watt Mosfet Endstufe





500 Watt Mosfet PA PCB


500 Watt Leitterplatte

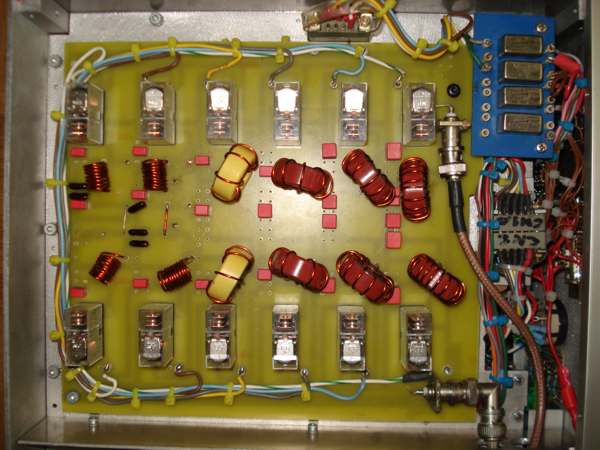

Low Pass Filters 500 Watt Mosfet PA


Oberwellenfilter 500 Watt Mosfet Endstufe







50 V Power Supply for the 500 Watt Mosfet PA


50 V Netzteil für die 500 Watt Endstufe





Renovation of Drake TR7


Erneuerung von Drake TR7

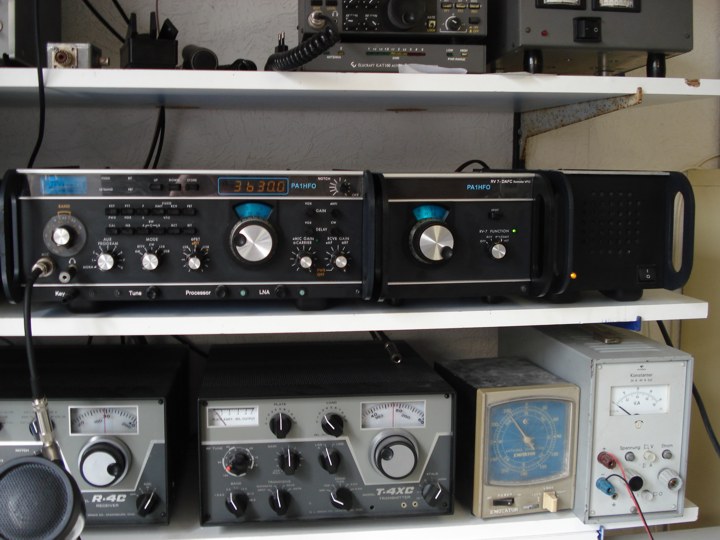

Complete renewed Drake TR 7 Line


Die komplette erneuerte Drake TR7 Line

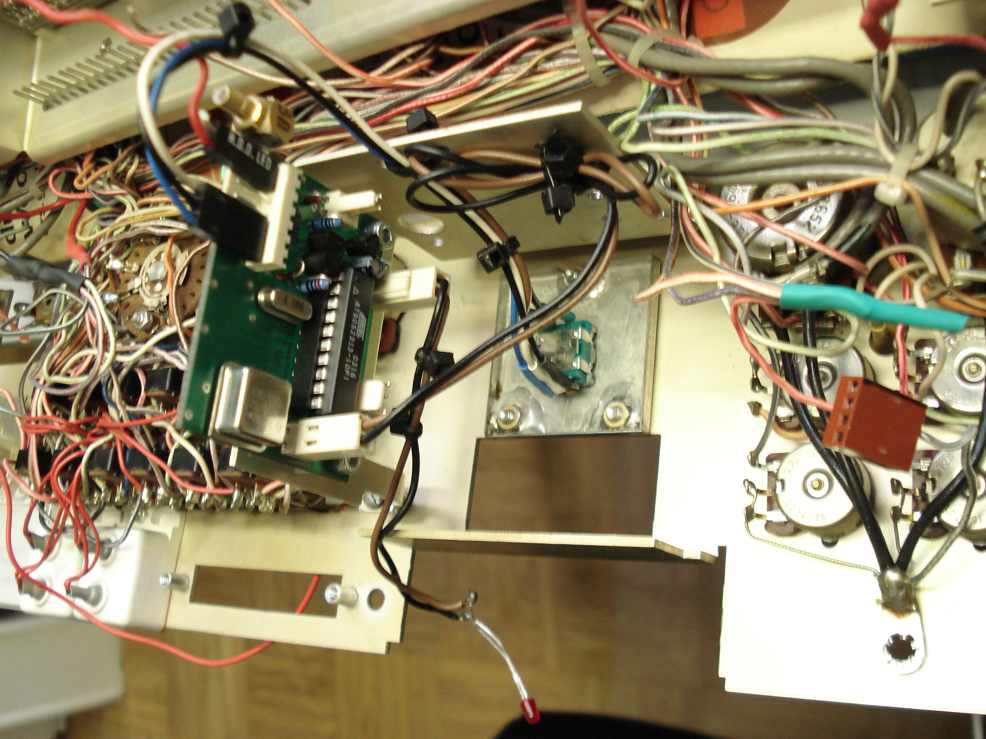

TR7 PTO Replaced by DDS VFO
tr7_front_ready_for _dds_assembly.jpg (53362 Byte) dds_tr72_built_in.jpg (78675 Byte)
TR7 PTO Ersätzt durch DDS

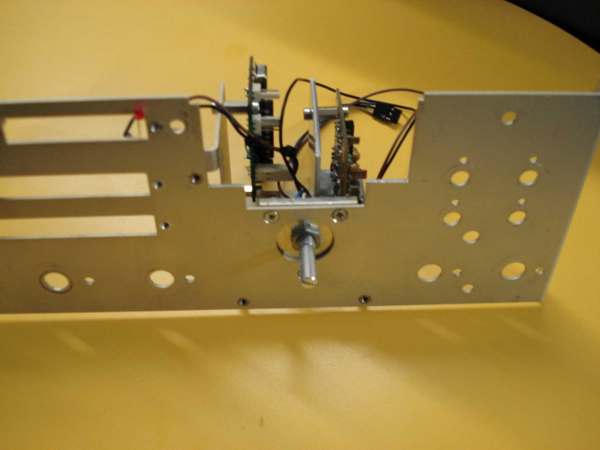

TR7 PTO Replaced by DDS VFO-2
TR7 PTO Ersätzt durch DDS-2

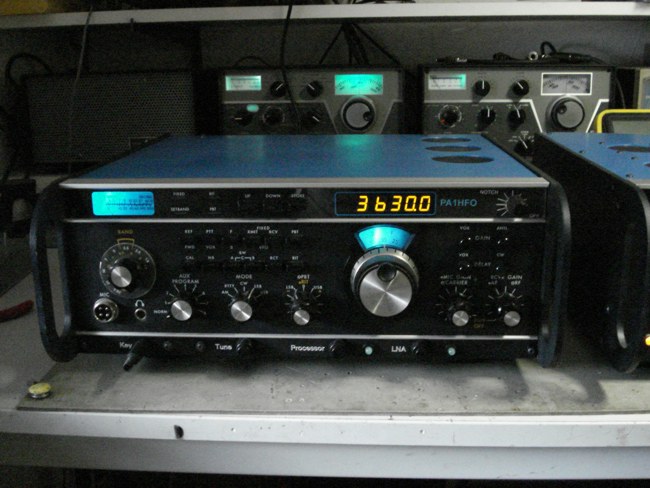

First Full System Test with DDS and New Display



Symmetrische Antennentuner

Rückseite des Antennentuner

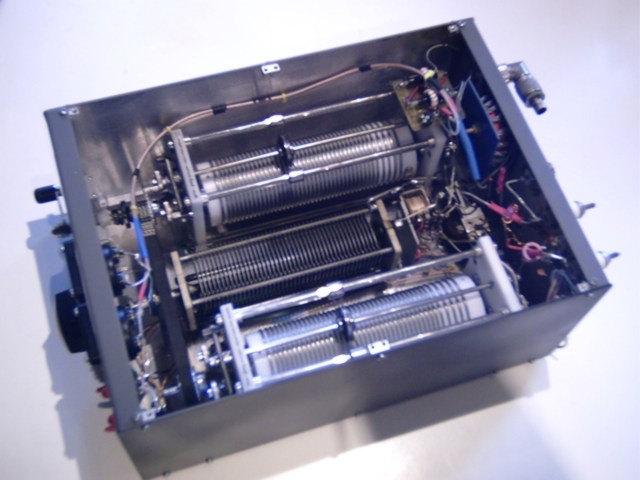

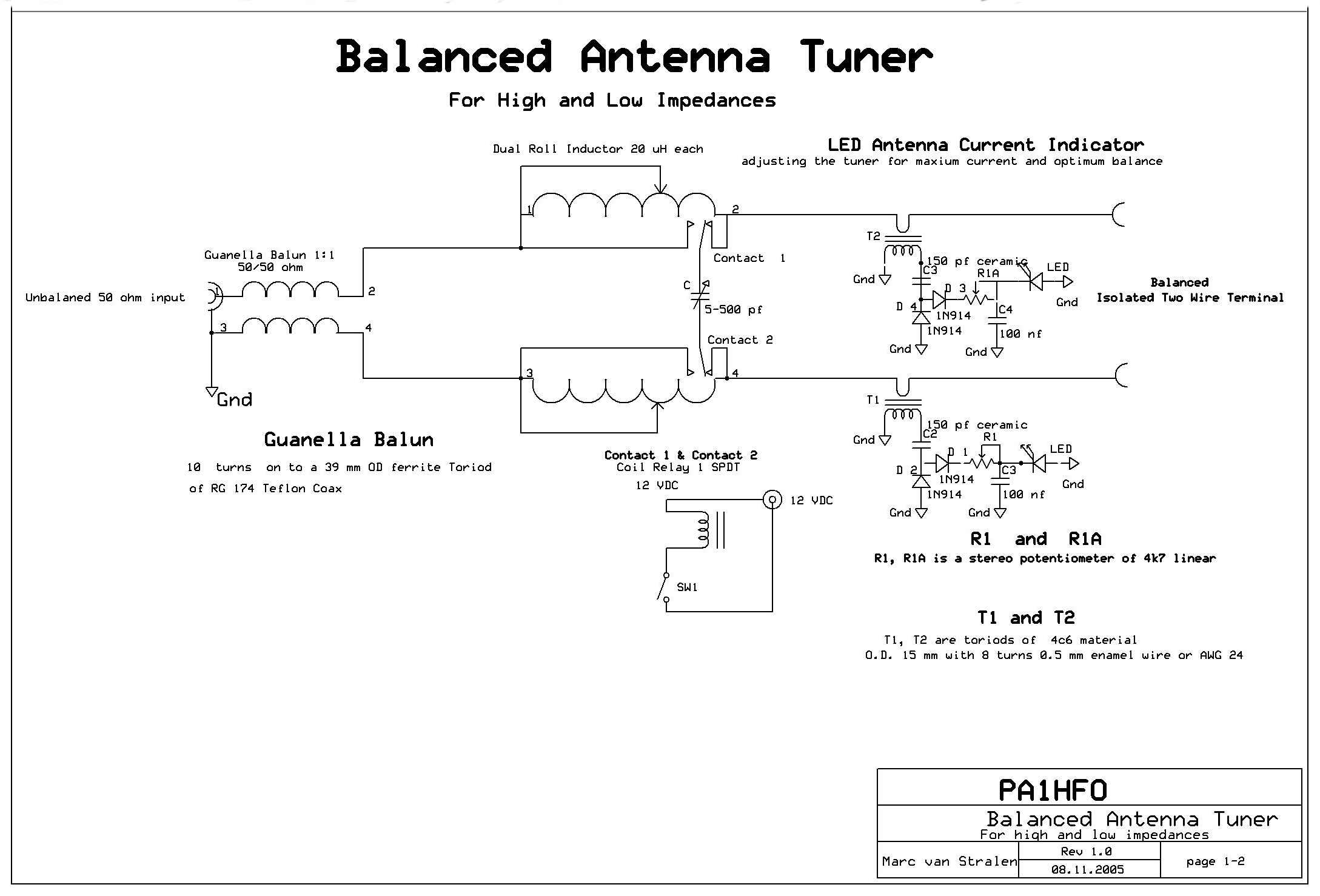

Balanced Antenna Tuner
Link to Circuit Diagram

Rear of the Antenna Tuner



Front Antennentuner

Front Antenna Tuner



Eigenbau 300 Watt Transistor Endstufe,
mit Eingebautes 50 V Netzteil
Obenseite300 Watt Endstufe

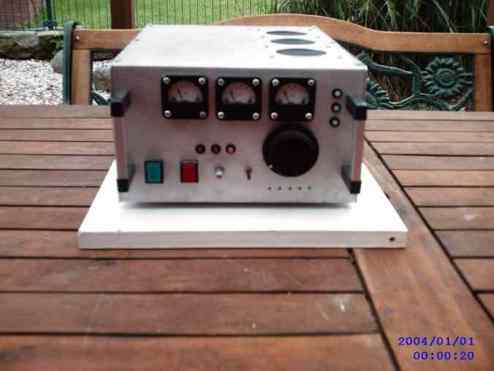

Home Brew 300 Watt Transistor with built in 50 Volts power supply

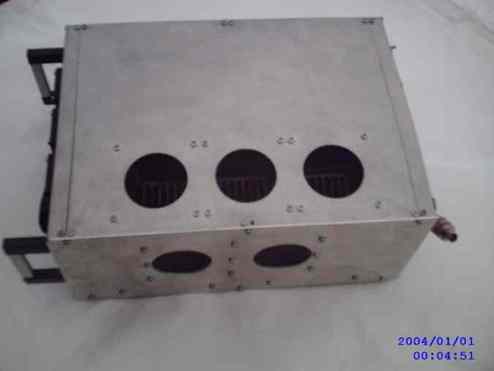

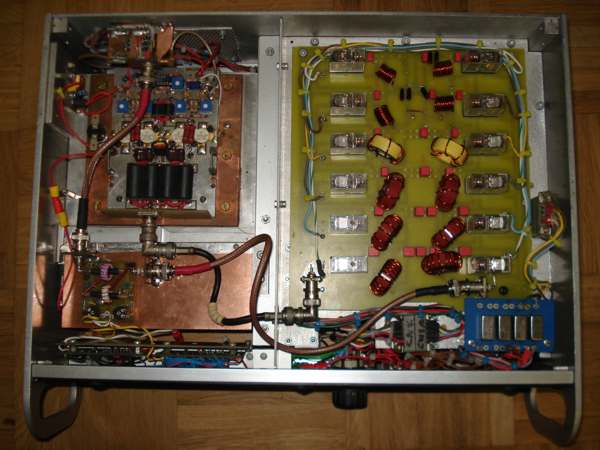

Top Side 300 Watt   PA





Hintenseite 300 Transistor PA Innnenleben von 300 W PA

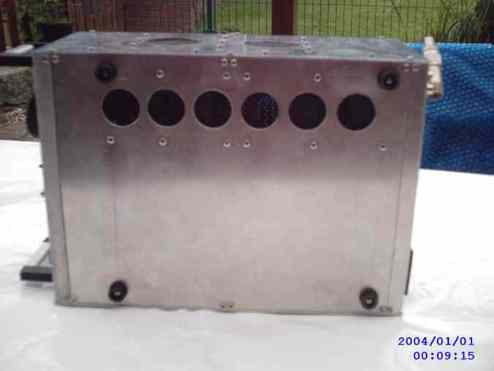

Rear side of the 300 Watt PA

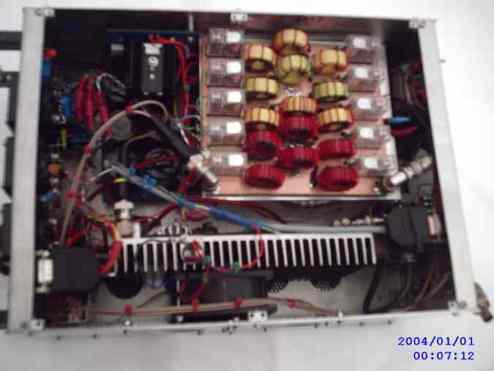

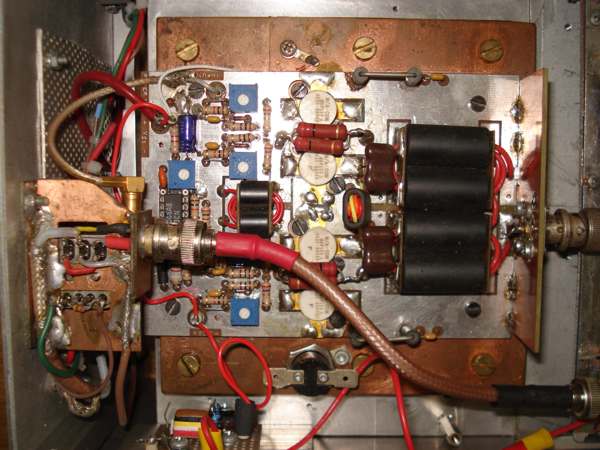

In Side the 300 Watt PA



Lowpass Filter Untenseite

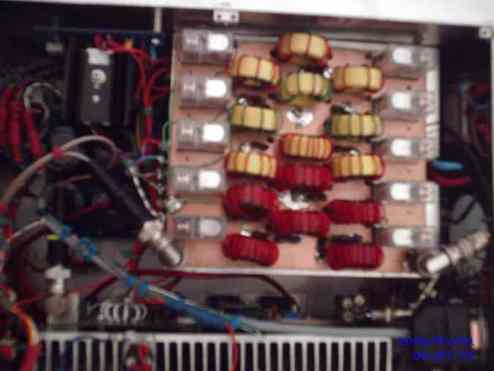

Low pass Filters with relay switching

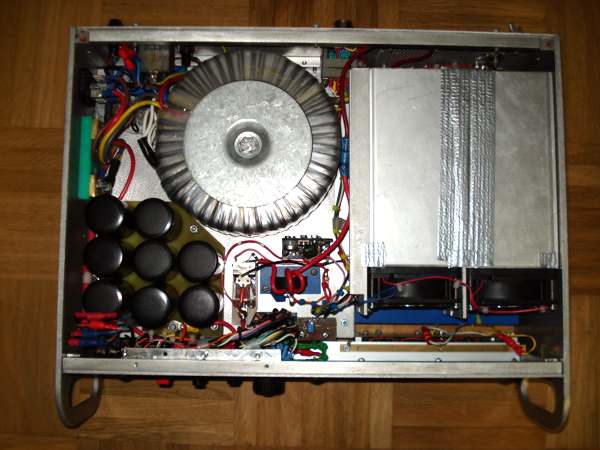

Under side of the 300 Watt PA



Lowpass Filter Untenseite

Low pass Filters with relay switching

Under side of the 300 Watt PA
