Stand: 6.5.2004
Bilder vom Sender KSG1300

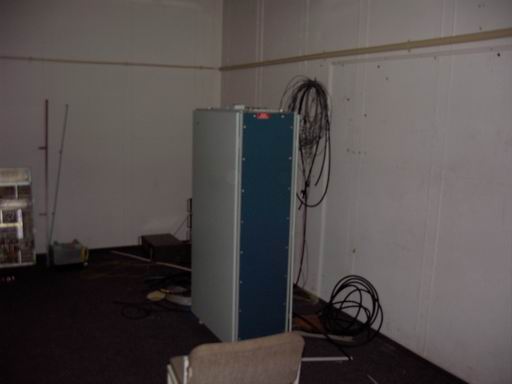

Da steht er, verlassen und dunkel in einem "Keller".
Ein KSG 1300 von RFT mit 1000Watt Sendeleistung.
Leider wiegt er 350 Kilo, aus dem Keller sind es fast 50 Treppenstufen....

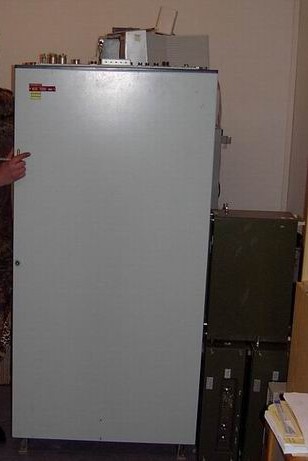

Da steht er nun, in unserer Clubstation von Y18, es ist 20.50 Uhr, war das ne Buckelei.
Die ganzen Teile sind nun wieder zusammengebaut und bereit zum Test...denken wir, es sollte
anders kommen.

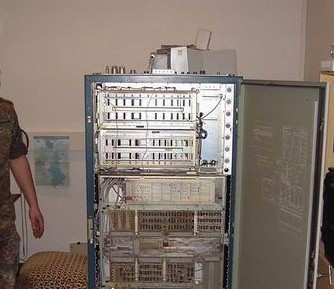

Bei geöffneter Tür sieht man nun auf die Logik-Tür und den Modulator, der Sender in seiner Grundkonfiguration. Zum Anschluss an 220 Volt haben wir die Anschlüsse umgebaut, Kabel angeklemmt, nur noch Stecker reinstecken und ZACK...Sicherung raus. Nun war guter Rat teuer, Im Manual von WWW.KSG1300.DE fanden wir dann, das bei 220Volt-Betrieb eine 36A-Sicherung vonnöten ist, war ja denn wohl nicht :-(, aber gesagt getan, Antrag fertig gemacht für den Elektriker für 380 Volt, ist ja einfach, dachten wir wieder mal....es sollte anders kommen.

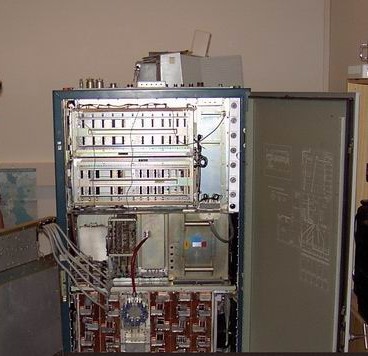

Nun sehen wir auf den Oberwellenfilter, Ein Test ging noch nicht, denn der Verantwortliche Oberlelektriker gab uns erstmal Auflagen für die Sicherheit unseres UKW-Mastes. Wir müssen am Mastfuss (Mast hat 20m Höhe) einen Tiefenerder anbringen mit 12m Tiefe, die Antennenkabel müssen in einen Kabelgraben von 80cm Tiefe und auch der Potentialausgleich Tiefenerder->Hauserde muss mit in den Graben. Wenn alles vernünftig geerdet ist (0,14Ohm), die Antennenkabel im Kabelgraben sind, der Mauerdurchbruch für die Antennenkabel fertig ist, alles vernüftig im Verlegerohr verlegt ist u.s.w. dann bekommen wir 380 Volt...

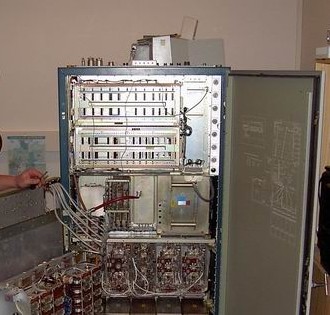

Der Blick ist frei auf die 250Watt Endstufenmodule und auf den Treiber, Ein Test war aber nun möglich !! mit einer 1,5 KW-USV aus dem PC-Bereich. Die Idee war GENIAL... Erstmal alle Sicherungen raus, auch die vom großen Lüfter, Sender via 220Volt an die USV, dann, damit die Sicherung nicht wieder kommt, Primär-seitig getrennt, so dass die USV arbeiten muss,.... dann jede Sicherung vom KSG einmal kurz reingedreht, damit sich vom jedem Schaltnetzteil der Kondensator aufläd, danach kommen alle Sicherungen der Reihe nach rein.. Dann wird das KBS eingeschaltet und der Sender auf Abstimmung genommen und siehe da, an der Logik-Tür sind alle Anzeigen auf 0. Ein kurzer F1-Träger bei 100Watt auf der vorher eingestellten QRG zeigte uns denn auch, dass alles i.o. ist mit dem Sender...Endlich die Gewißheit... nach einem Monat !! :-)

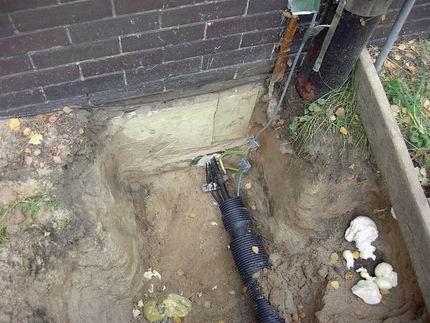

Weiter nun mit einigen Bildern vom Kabelgraben, der Erdung, Mauerdurchbruch, Verlegerohr u.s.w.. Die Mauerdurchführung (55er Klinker) mit Kabelzugrohr und Erdung.

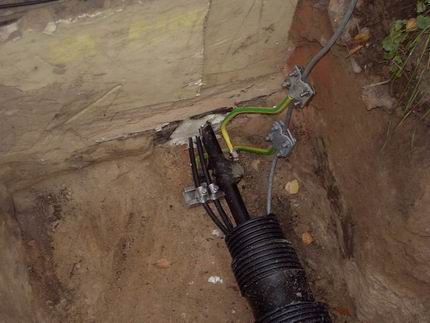

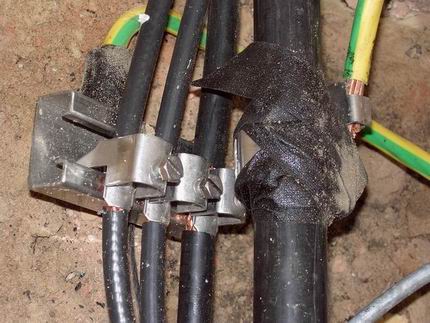

Die Erdungsklemmen vor der Einführung in den Keller mit V2a Klemmen.
Die Erdungsklemmen am Potentialausgleich zum Tiefenerder.

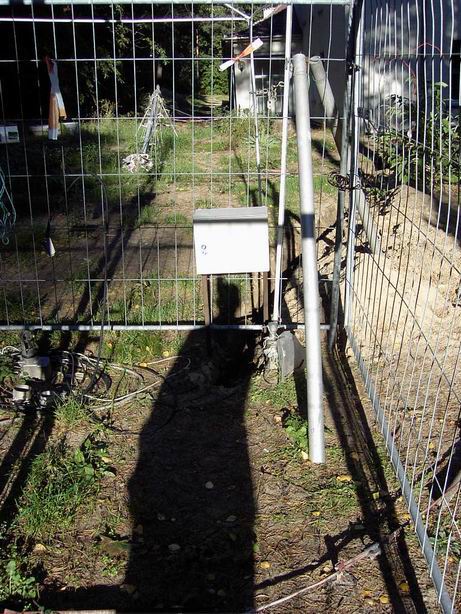

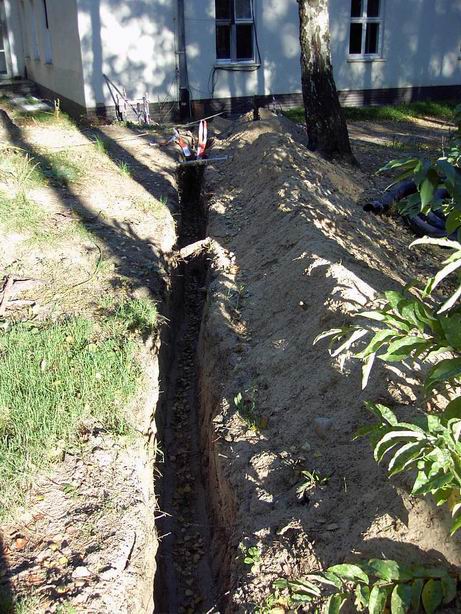

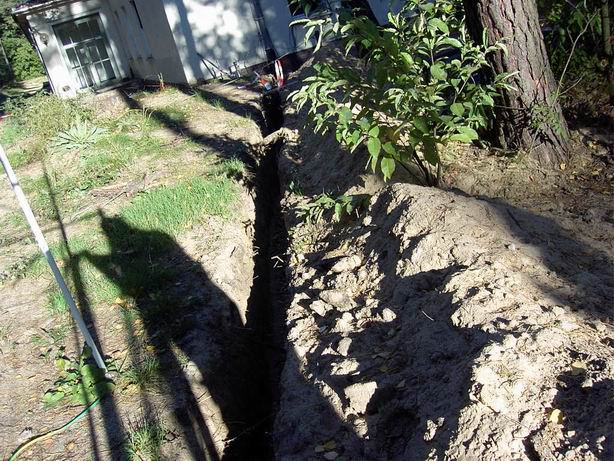

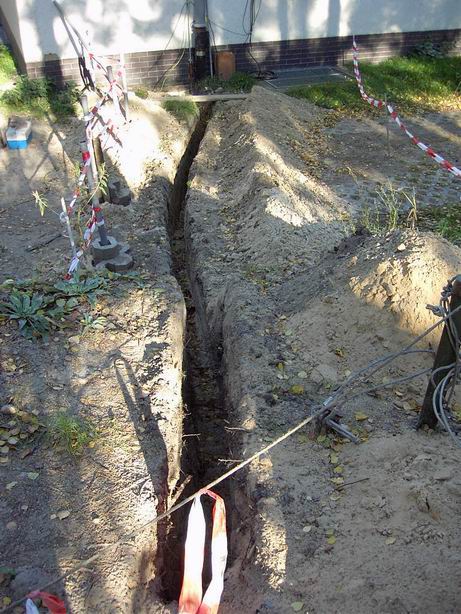

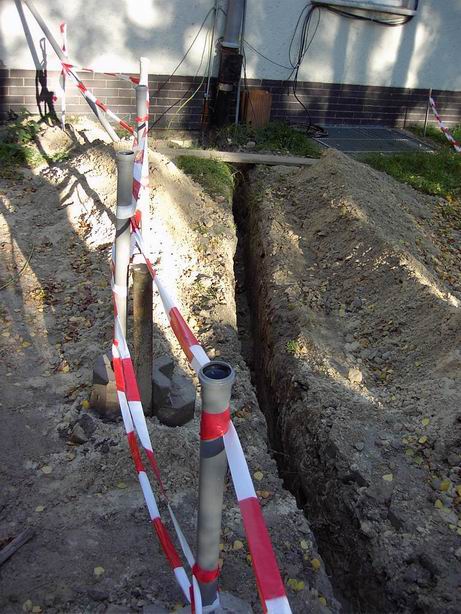

weitere Bilder, der Kabelgraben zum 25 Meter vom Haus entfernten 20 Meter-Mast.

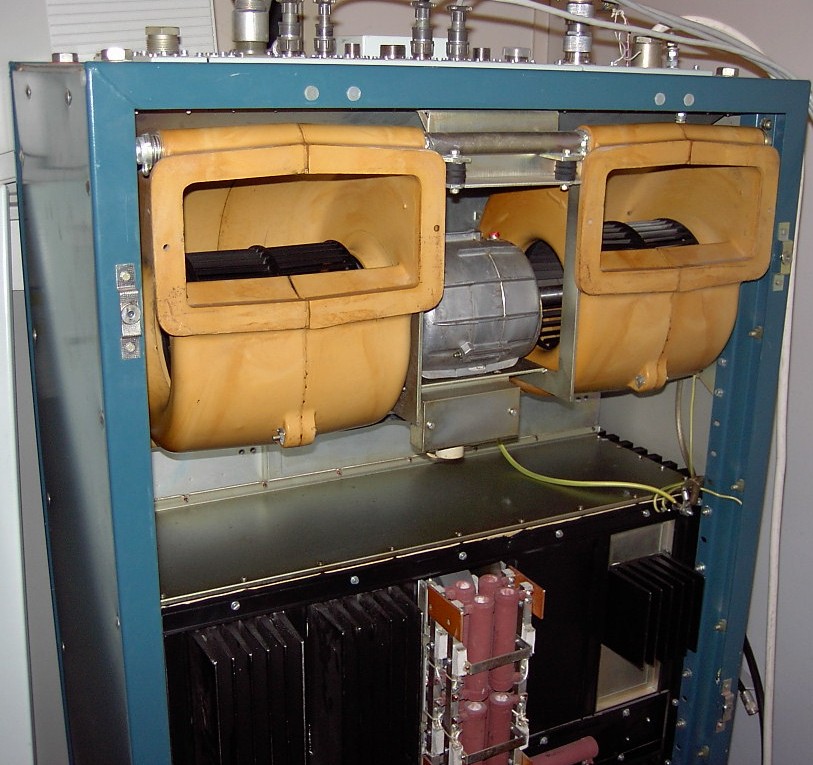

Der interne Haupt-Lüfter für den 24h-Betrieb mit 1KW.

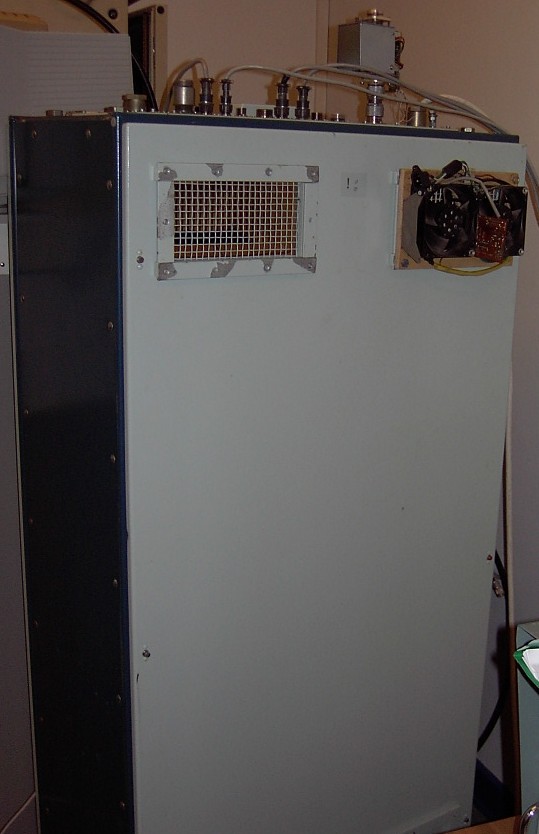

Der KSG 1300 von hinten.

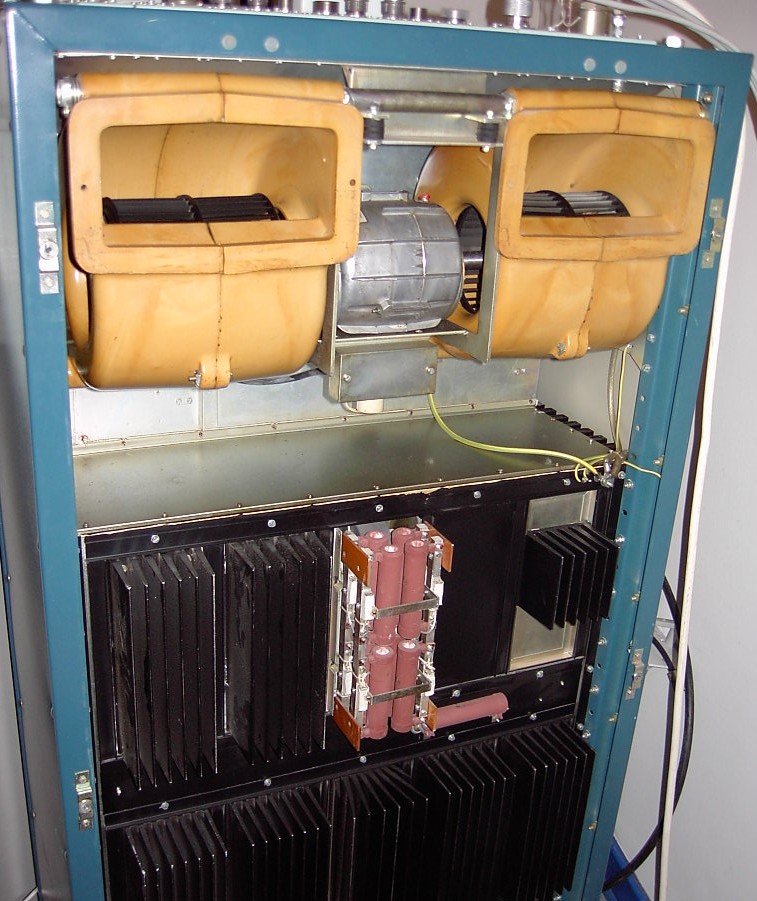

Die Kühl-Rippen der einzelnen Module.
