Funk-Helligkeitssensor WS-2500-19
Funk-Helligkeitssensor S2500H

Allgemein:

• nur für die WS2500(-PC), 3000, 3001 sowie dem PC-Wettersensor-Empfänger
• 0 bis 200.000 Lux, Auflösung bis 999 = 1 Lux,  dann je 10er-Potenz des Wertes = Auflösung * 10, +/-10%
• Sendeleistung 0.5 mW

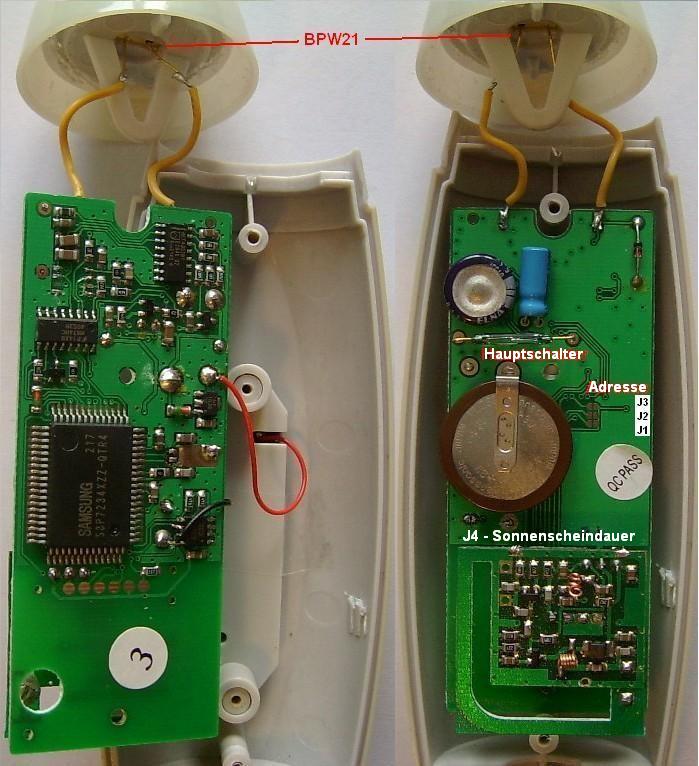

• Adresse lässt sich per Lötbrücke ändern
  (nur für eigene Applikationen, für die Wetterstationen = Adresse 7)
• Werte werden alle 161s-Adr*0.5s übertragen
• Stromversorgung Solarzelle, Speicherung in 0.33F/5.5V GoldCap und Lithiumakku VL2330 3V
• zuletzt im Conrad-Katalog 2004, Best.-Nr.: 650368-33

Obwohl das Datenblatt des PC-Wetter-Sensorempfänger beim Helligkeitssensor angeblich nur 3  Daten-Byte auswertet (W1-W3), bin ich bei der Auswertung des Funk-Datenprotokolls (V1.2) darauf gestoßen, das zusätzlich zu den 4 Helligkeits-Nibble noch 3 weitere Nibble übertragen werden. Ein versuchsweises Auslesen von Byte W4 und W5 zeigte, das die 3  Nibble mit ausgewertet werden. Es handelt sich hierbei um die Sonnenscheindauer, die ab einem Wert von 20 kLux in Minuten ausgegeben wird. Wie beim Regensensor ergibt sich (durch die 3 Nibble) ein max. Wert von 4095 Minuten = 68.25h und der Zähler läuft bei 4095 über und beginnt wieder bei 0. Eine Auswertung der täglichen Sonnenscheindauer muss also per Software erfolgen (z.B. Wert vom Vortag subtrahieren).
Für die Übertragung der Sonnenscheindauer ist es erforderlich, dass der Jumper 4 offen ist.
