Allgemein:
- für 433.92MHz-Wetterstationen wie z.B. WS7011, WS7013, WS7014, WS7016, WS7020,
WS7025, WS7030, WS7034, WS7036, WS7040, WS7044, WS7050, WS7059, WS7071, WS7072, WS7073,
WS7074, WS7075, WS7090, WS7079, WS7097, WS7098, WS7206, WS7208, WS7272, WS8001,
WS8011, WS8011, WS8117, WT543,
WT572 usw.
- austauschbar gegen TX2C u. bei einigen Wetterstationen auch gegen TX4
- Temperatur -29,9 bis +69,9 Grad, Auflösung 0.1 Grad C
- Sendeleistung 0.5 mW
- TX3P mit 3 m langem Kabelsensor
- Reichweite ca. 25m im Freien
- Adresse wird bei jedem längeren Batteriewechsel neu bestimmt (7-Bit)
- alle 60s werden 2 Datenpakete hintereinander übertragen (default)
(5s nach Einlegen der Batterie 1. Paket, dann 4 Min. lang alle 8s, ab
der 5. Minute alle 60s)
- Stromversorgung 2x Micro (AAA/LR03)
- Länge eines durchschnittlichen Datenpaketes ca. 89ms

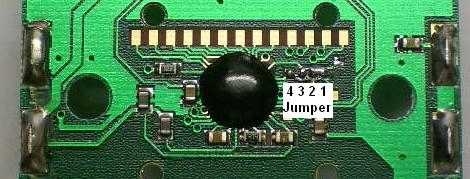

- nach dem Batterieeinlegen wird auf dem Display die Einstellung der Jumper
1-3 angezeigt
(111=default). Eine 1 bedeutet Lötbrücke geschlossen.
- Maße: 56 x 24 x 80 mm
(alle Angaben ohne Gewähr)

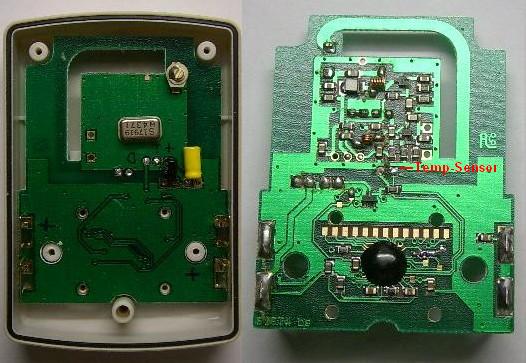

Vorsicht beim Herausnehmen der Leiterplatte, der Sensor
könnte eingegossen sein!
Lösung: Auslöten des Sensors bei gleichzeitigem vorsichtigen Anheben der
Leiterplatte.
| JP1: |
close=1= |
Sendezeit alle 60s |
| |
open= 0= |
Sendezeit alle 30s |
| JP2: |
close=1= |
Paketlänge ca. 89ms |
| |
open= 0= |
Paketlänge ca. 280ms und 2 Nibbles weniger (Wiederholung 10er-
u. 1er-Temp.-Wert entfällt) |
| JP3: |
close=1= |
2 Datenpakete |
|
open= 0= |
3 Datenpakete |
| JP4: |
close |
(default) |
|
open |
zusätzliches Nibble zw. 0.1er- u. 10er-Nibble und
Verlängerung des Datenpaketes auf ca. 370ms |
|
