Kontroll-Empfänger 433.92 MHz

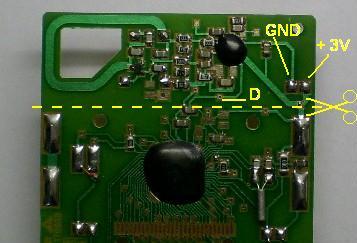

Für die Überprüfung der Wettersensoren habe ich mir einen Kontrollempfänger gebaut. Als Gehäuse habe ich einen ausgedienten TX2 verwendet, dessen Leiterplatte lediglich als Batteriehalterung fungiert. Der Empfänger stammt aus einer defekten Wetterstation (WS7013) mit Displaybruch und wurde einfach mit einer Metallsäge vom Rest der Leiterplatte getrennt.

(Abstimm-C und Luftspule sind hier nicht zu sehen, weil sie auf der Rückseite liegen)

Es geht natürlich auch ein teurer HFS301.

Wie zu sehen ist, sind die beiden Empfänger, vom Aufbau her, fast völlig identisch. Das lässt vermuten, das es sich auch beim Empfänger aus der WS7013 um einen HFS301 handeln könnte.

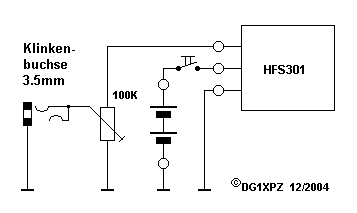

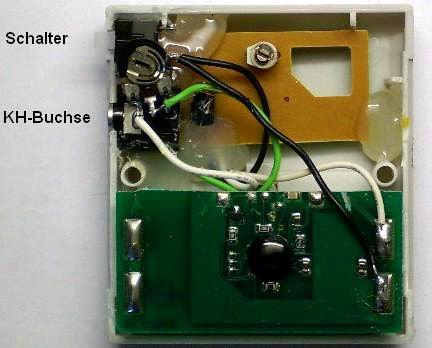

Der Ausgang des Empfängers, wurde über ein Poti einstellbar, auf eine 3.5mm Klinkenbuchse geführt wird. Der Empfänger, die Kopfhörerbuchse und der Schalter wurden mit Heißkleber in dem Gehäuse fixiert.

  Mit einem Kopfhörer kann eine schnelle akustische Überprüfung durchgeführt werden. Führt man das Ausgangssignal auf den Eingang einer Soundkarte, kann mit entsprechender Software das Datenprotokoll überprüft werden. Die Auswahl entsprechender Software ist mannigfaltig. Als Referenz zum mitgeplottetem Datenpaket diente mir der PC-Wettersensor- Empfänger.
