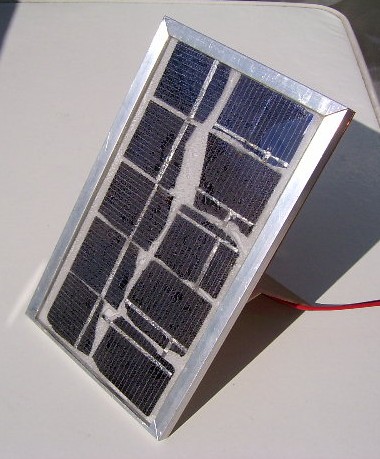

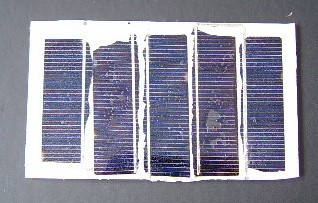

Solarmodul (monokristallin) 5V 225mA Dieses Solarmodul hat mir DH1BUZ "gebacken". Er fertigt schon seit einigen Jahren für Freunde und Bekannte Solarmodule aus mono- oder polykristallinen Zellen (Bruch), die sehr preiswert sind. Er benötigt dafür 1. die gewünschte Spannung sowie 2. entweder den gewünschten Strom oder die Abmaße der Solarmodule, der fehlende Wert ergibt sich dann rein rechnerisch. Mit einer Fläche von 100 cm² ist eine Leistung von ca. 0.8 Watt möglich. Meine Vorgabe war die Größe des Moduls und eine Spannung von 5 Volt. Diese Module kommen dann so mit der Post:
Die solarwirksame Fläche beträgt 80 x 158 mm. Für den Rahmen habe ich Alu-U-Profil (7 x 7 mm) aus dem Baumarkt verwendet . Leider zu spät erwies sich der Rahmen als zu schmal, als mich bei längerer Verwendung das fest angelötete Kabel störte und ich eine Buchse einbauen wollte. Die auf Gehrung gesägten Rahmenteile habe ich mit glasklarem 2-Komponenten-Schnellkleber (5 Min.) (Marke: "Praktisch" Hellweg-Baumarkt) um das Modul geklebt. Zur Erhöhung der Stabilität kann man anschließend die Rahmenecken noch mit dem 2-Komponenten- Schnellkleber füllen. Das hat sich als sehr haltbar erwiesen.

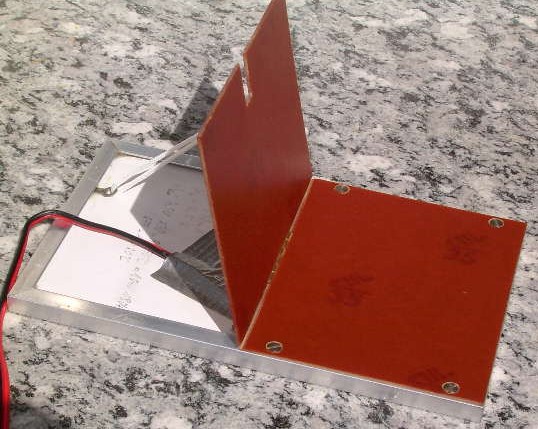

 Auf der Rückseite des Rahmens schnitt ich 4 mal 2.5mm Gewinde um die Rückwand zu befestigen. Die Rückwand besteht aus 2 gleich großen Platten Leiterplattenmaterial, die an der Knicksstelle gefast sind (45 Grad Fase).

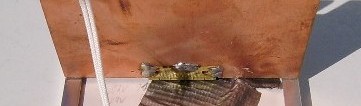

 Beide Hälften sind mit einem Scharnier auf der Innenseite zusammengelötet. Das Band bewirkt, das das Modul beim Aufstellen einen Winkel von 45
Grad hat.
| ||||||||||||||||||||||
|
| ||||||||||||||||||||||
