Compaq IPAQ 3970 -  defektes Display ersetzen


Diese Anleitung soll die Vorgehensweise beim Wechseln des Dispays zeigen. Das Zerlegen erfolgt auf eigene Gefahr!
Vor dem Zerlegen muss unbedingt noch ein Backup gemacht werden, da der Akku von der Platine getrennt werden muss und der IPAQ leider keine Backup-Batterie besitzt! Somit befindet sich der IPAQ, nach wiederanschließen des Akkus, datentechnisch im Auslieferungszustand!

Wichtig!
Der Autor übernimmt keinerlei Haftung für irgendwelche Schäden auf Grund dieser Anleitungen!

Das Display habe ich bei www.srsgmbh.de bzw. www.pdareparatur.de (selber Anbieter) bestellt, zum Preis von 149,- € zuzüglich Versandkosten (Stand: März 2006).

1. Benötigtes Werkzeug

     - Kreuzschlitzschraubendreher PH00
     - TORX-Schraubendreher T06

2. Öffnen des Gehäuses und Freilegen des Displays

Zum Öffnen des Gehäuses werden die 4 Schrauben mit dem TORX-Schraubendreher gelöst.

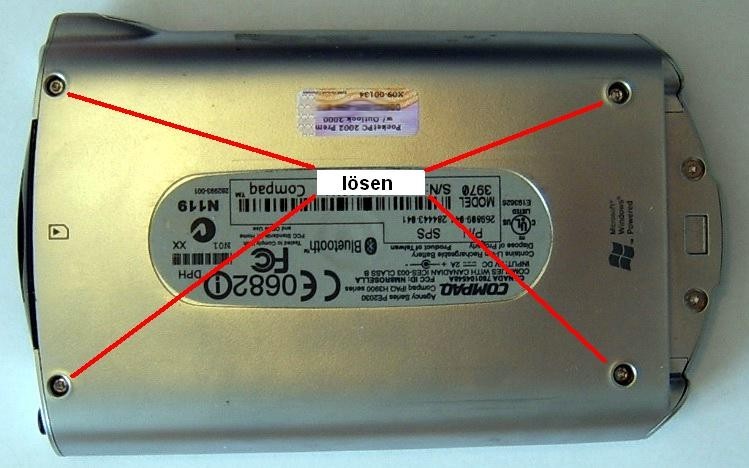

Bild1: Gehäuseschrauben lösen

Da die Ober- und Unterseite noch mit einigen Plastiknasen zusammengehalten werden, werden die Gehäusehälften vorsichtig mit den Fingernägeln auseinandergedrückt. Achtung! Ober- und Unterhälfte sind über das Akkukabel miteinander verbunden. Dann wird der Akku-Steckverbinder abgezogen (in Richtung des Betrachters). Zum Lösen der 3 Schrauben wird jetzt der Kreuzschlitzschraubendreher benötigt.

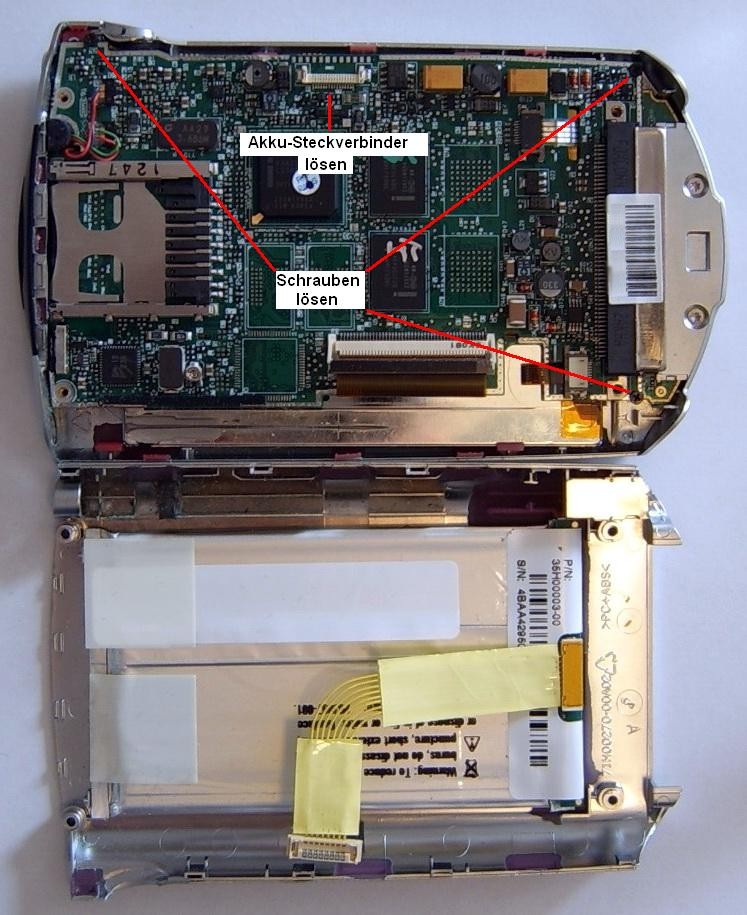

Bild2: Gehäusehälften getrennt

Jetzt müssen noch 5 Kabel von der Platine getrennt werden. Die kleinen Steckverbinder (links oben) werden einfach nach links abgezogen. Bei den beiden kleinen Flachbandkabelsteckverbindern rechts oben und unten werden die braunen Klemmen ein kleines Stück nach rechts bzw. nach links gezogen. Dann kann das Flachbandkabel leicht herausgezogen werden. Bei dem langen unteren Steckverbinder muss der braune Bügel nach oben (zum Betrachter) geklappt werden. Unter der Expansionsbuchse (rechts) befindet sich ein Leiterplattensteckverbinder mit dem die obere und die untere Leiterplatte verbunden sind (siehe auch Bild 4).

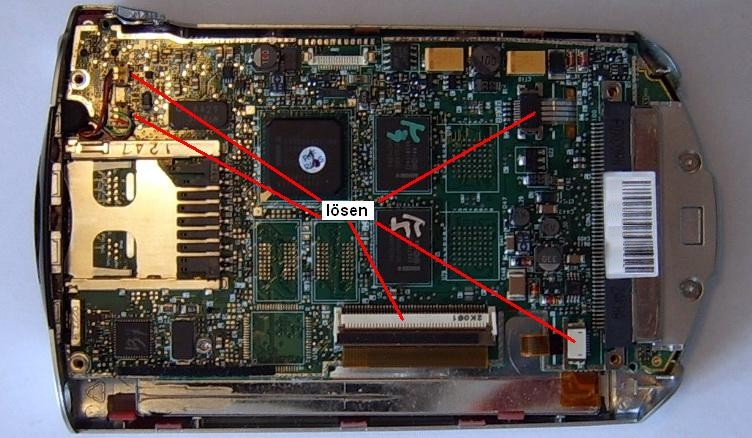

Bild3: Kabel lösen

Vorsichtig die Expansionsbuchse leicht anheben bis zum Ausrasten des Steckverbinders. Wird die Leiterplatte, in Höhe der Expansionsbuche, dann um ca. 2 cm leicht angehoben, kann sie nach rechts herausgezogen werden. Nach dem vorsichtigen Auseinanderdrücken der Klemmnasen kann das Display rechts leicht nach oben gedrückt werden (zum Betrachter) bis das Display frei nach rechts (0.5  cm reichen) geschoben werden kann.

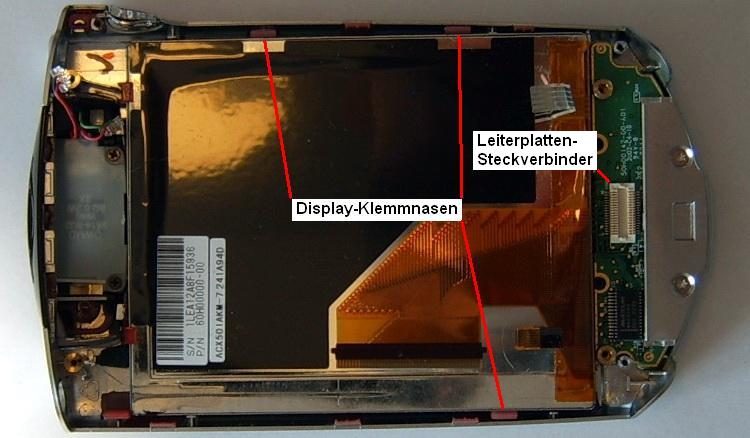

Bild4: Display entfernen

Ist das Display aus den beiden linken Nasen herausgezogen, ist es frei und kann entnommen werden.

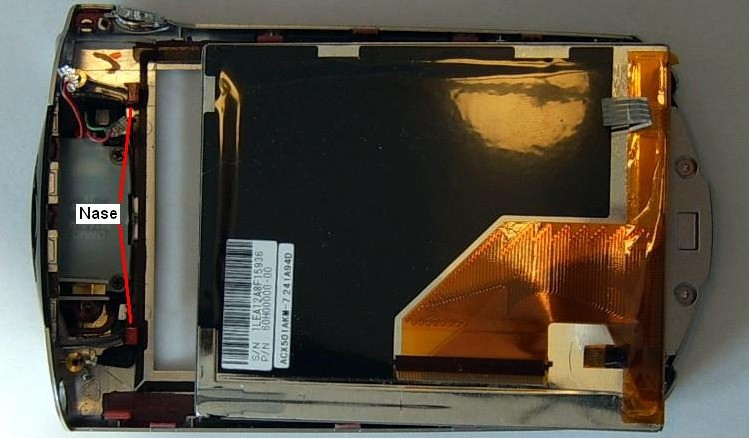

Bild5: Das Display liegt frei

Jetzt kann das neue Display eingebaut werden.




Wichtig! Der Autor übernimmt keinerlei Haftung für irgendwelche Schäden auf Grund dieser Anleitungen!
