PK-TNC2

• Übertragungsrate PR 1200 Baud (AFSK)
• Übertragungsrate zum PC 1200/2400/4800/9600/19200 Baud einstellbar
• Firmware TF2.7b
• Digitale Rauschssperre (Trägererkennung mit IC XR2211)

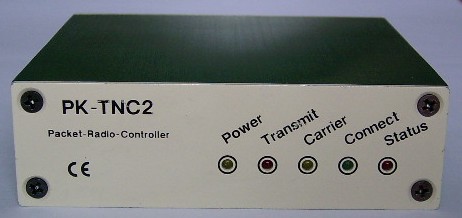

• 5 Kontroll-LED's auf der Vorderseite:
  Power   - Versorgungsspannung ok
  Transmit - Daten werden gesendet
  Carrier - Signalerkennung der digitalen Rauschsperre
  Connect - Verbindung hergestellt
  Status    - Nachricht vorhanden
• Maße (B/H/T): 110mm x 32mm x 95mm
• Gewicht ca. 330 Gramm
• Gehäuse Aluminium grün eloxiert
• letzter Preis 269,- DM (ca. 2003)

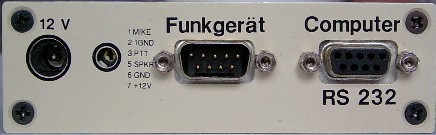

Bild 2: Ansicht Rückseite

• 5.5/2.1mm Hohlstecker für 12 Volt  Stromversorgung  (6-16 Volt, ca. 60mA)
• Einstellregler Mikrofon-Ausgangsspannung
• 9-poliger Stecker für die Verbindung zum Funkgerät

  Pin 1 - Mikrofon Pin 2 - GND Pin 3 - PTT Pin 5 - NF-Ausgang vom Funkgerät Pin 6 - GND Pin 7 - +12V

• 9-polige Buchse (RS232) für Verbindung zum PC

  TNC - PC    Pin 2  -  Pin 2 Pin 3  -  Pin 3 Pin 5  -  Pin 5

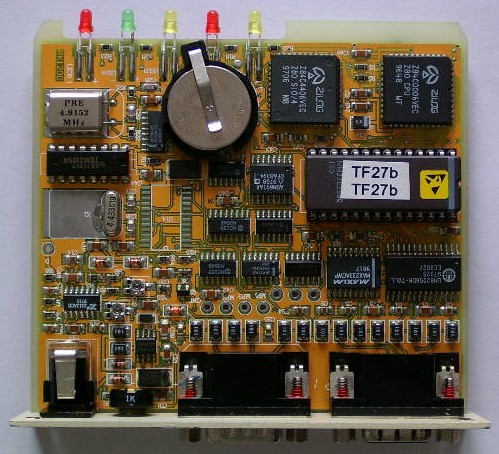

Bild 3: Oberseite Platine

• Pufferbatterie CR2032
• Fassung für EEPROM
  Achtung! In meinem TNC befand sich die Firmware TF2.7a (30-Nov-94), es gab diverse Probleme mit DAMA und Paxon (alle 2 sec CONNECT-DISCONNECT).
  Der Fehler war nach Wechsel auf TF2.7b weg.

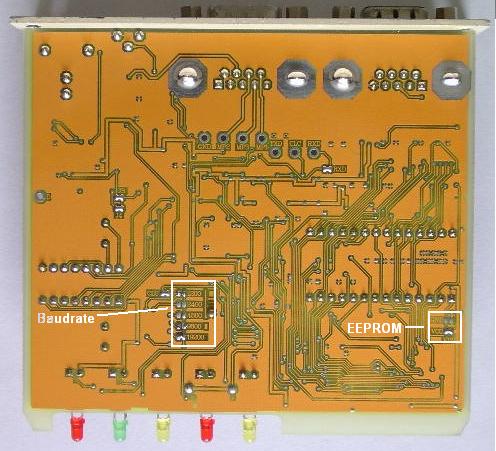

Bild 4: Unterseite Platine

• Lötbrücken zur Einstellung Baudrate zum PC
• Lötbrücken zur Einstellung EEPROM (256KB/512KB)

Für Paxon (V2.00.1114) verwende ich folgende Einstellungen:

unter: Einstellungen -> Geräte -> Hostmode -> Eigenschaften

im Feld Initialisierung:

U 0 O 4 F 7 W 15 N 20

- CText nicht aussenden - MaxFrame - Frack - Slot Time - Retry Zähler

im Feld Deinitialisierung:

U 2 Hallo OM! Kein PC am TNC! Y 10 O 4 F 7 W 15 N 20 I DG1XPZ

- CText mit //Quit-Funktion - Max. Anzahl Kanäle - MaxFrame - Frack - Slot Time - Retry Zähler - My Call   (Bei Erstinbetriebnahme leer)
