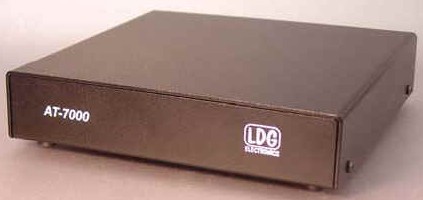

Antennentuner
|
| Technische Daten | |
|---|---|
| Leistung: | - für 0,1 bis 125 Watt in SSB und CW - für bis zu 100 Watt in Digitalen Betriebsarten |
| Frequenzbereich: | 1,8 bis 54 MHz |
| Speicherplätze: | 2000 |
| Abstimmzeit: | 0,5 bis 6 Sek für volle Abstimmung <0,1 Sek für Speicherabstimmung |
| Lastabstimmung: | von 4 bis 800 Ohm (16 - 150 Ohm auf 6 m) 4 bis 3200 Ohm mit 4:1 Balun |
| anzuschließende Antennen: | Dipole, Vertikale, V-Antennen, Beams, Koaxgespeiste Antennen |
| Spannungsversorgung: | 11 bis 16 Volt Gleichspannung (vom ICOM) |
| Stromverbrauch: | 250 mA während des Abstimmvorganges <8 mA Ruhezustand |
| Relais: | bistabile Relais |
| Anschlüsse: | - Antenne (SO-239/PL-259) - Transceiver (SO-239/PL-259) - Tunersteuerung/SV (6-pol., Mini-DIN) - Erdungsklemme |
| Maße (B/H/T): | 163 x 39 x 160 mm |
| Gewicht: | 1,5 Kg |
 |

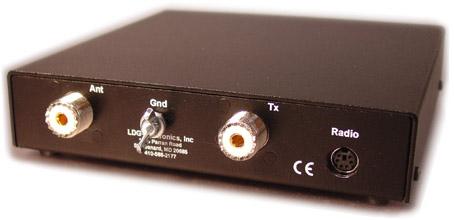

| Bild1: AT-7000 Rückseite |
|
Der AT-7000 ist mit allen Funkgeräten von ICOM verwendbar, das mit den Antennen AH-3 oder AH-4 kompatibel ist. Das sind IC-7000, IC-716, IC-703Plus, IC-718,IC-746, IC-756. Die Verbindung zum Transceiver erfolgt über das beiliegende Datenkabel. Sollte der Tuner mit anderen Funkgeräten verwendet werden, muss das Datenkabel entsprechend modifiziert werden. Das Kabel ist wie folgt beschaltet: |
| Mini-DIN | Farbe | Molex | Funktion |  |
| 6 | Grün | 1 | Key | |
| 5 | Blau | 2 | Start | |
| 1 | Rot | 3 | 14 Volt | |
| 4 | Schwarz | 4 | GND | |
| S | Schirm |
 |
| Bild2: Verbindung IC7000 mit AT-7000 |
Alle Angaben außer Gewähr!
|
