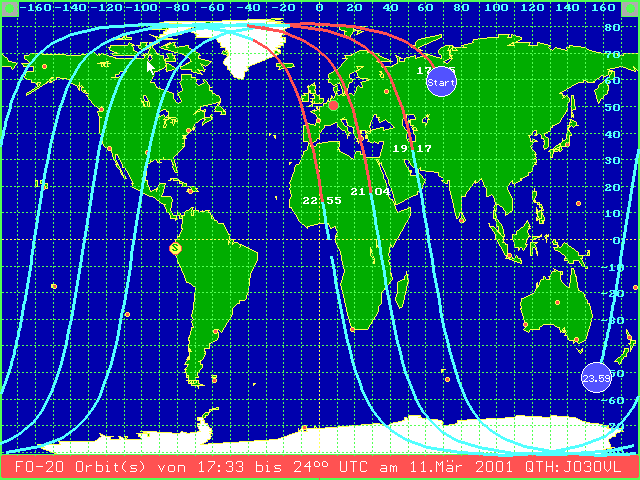

Oben die grafische Bahnvorhersage aus dem Satellitendienstprogramm, dem Amateurfunkdienstprogramm und Astrodienstprogramm am Beispiel von FO-20. Rot gekennzeichnete Stellen indizieren den sichtbaren Teil der Flugbahn vom jeweiligen QTH aus. Die Uhrzeiten stehen für das AOS des Satelliten. Die Grafik ist animiert, dh. Sie können den Vorgang ohne weitere Eingriffe wiederholen und z.B. bei Ausstellungen/OV-Abenden zeigen.

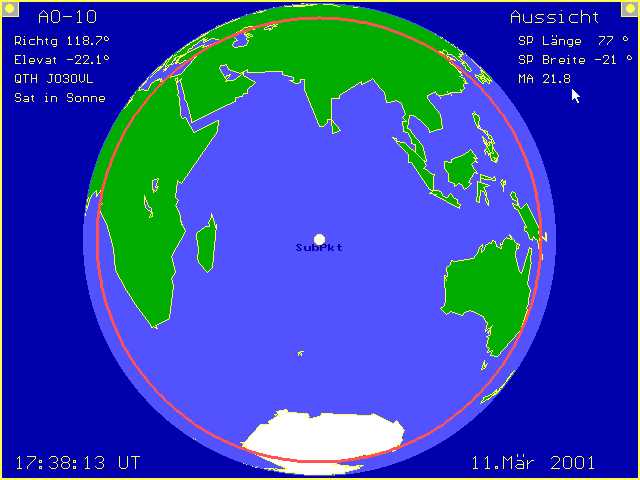

2. Hier eine aufwändige Vektorgrafik am Beispiel AO-10. Gezeigt wird der Aussichtskreis des Satelliten (rot) und der Blick aus der Position des Satelliten auf den Sub-Satellitenpunkt. Die Grafik wird in allen Programmen verwendet und in Echtzeit aufgebaut.

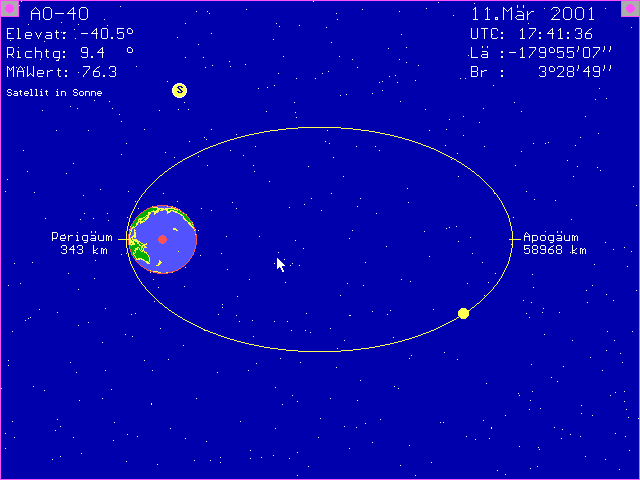

3. Grafik mit langgezogener Bahnellipse von AO-40 am 11.03.2001( verwendet im Satellitendienstprogramm, Afu-Dienstprogramm, MMTrack und Astrodienstprogramm). Die Grafik zeigt die Erdkugel zentriert um den Sub-Satellitenpunkt sowie die Bahn des Satelliten. Die Größenverhältnisse sind maßstäblich genau, die Bahn wird im Vergleich zur Erdkugel also richtig dargestellt.

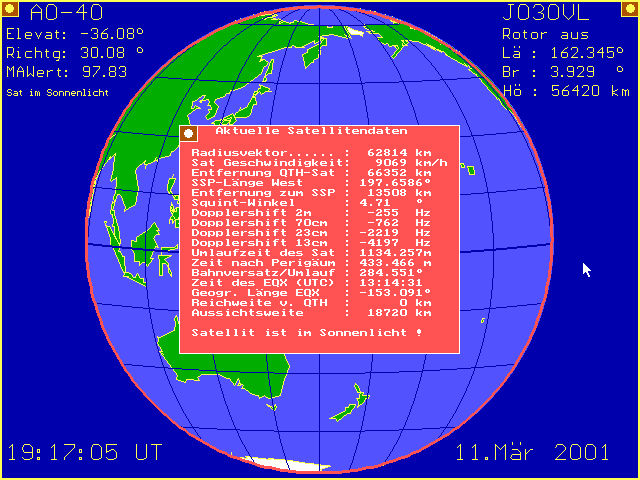

Der Satellit bewegt sich in Echtzeit entlang der Bahn, die Stellung entspricht der Wirklichkeit. Mit dem Schaltknopf oben rechts - bitte mit linker Maustaste anklicken- erhalten Sie die Anzeige weiterer Bahnparameter. Beim Klick auf das Sonnensymbol gibt es die aktuellen Sonnendaten und beim Klick auf das Satellitensymbol weitere Satellitendaten. Ein weiterer Klick lässt die Anzeige wieder verschwinden. Ein Mausklick auf den auf der Erdkugel markierten Subsatellitenpunkt (SSP), aktiviert eine ZOOM-Funktion, die Grafik wird also größer dargestellt. Ein erneuter Klick stellt den vorherigen Zustand wieder her.

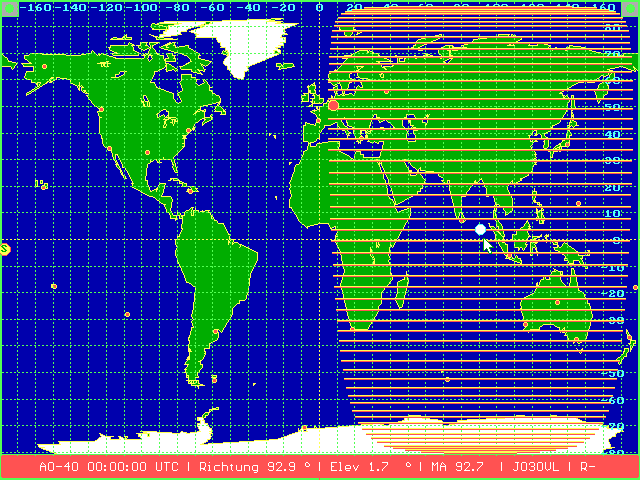

4. AO-40 Darstellung in Echtzeit auf einer Mercatorkarte. Das eigene QTH ist als roter Punkt gekennzeichnet, der SSP ist weiß und die Sonne gelb dargestellt. Geographische Koordinaten lassen sich direkt vom Bildschirm ablesen. Diese Grafik findet sich jedem Programm. In den EME-Routinen der Programme wird an dieser Stelle der Mond gezeigt.

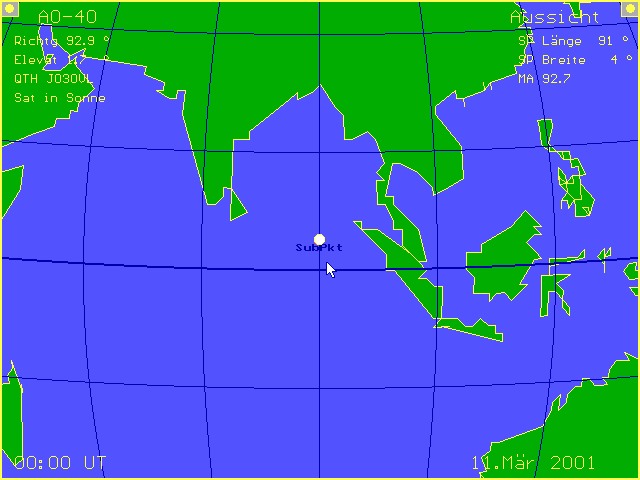

5. Gezoomte winkelrichtige Darstellung um den Subsatellitenpunkt herum. Zu finden in allen Programmen.

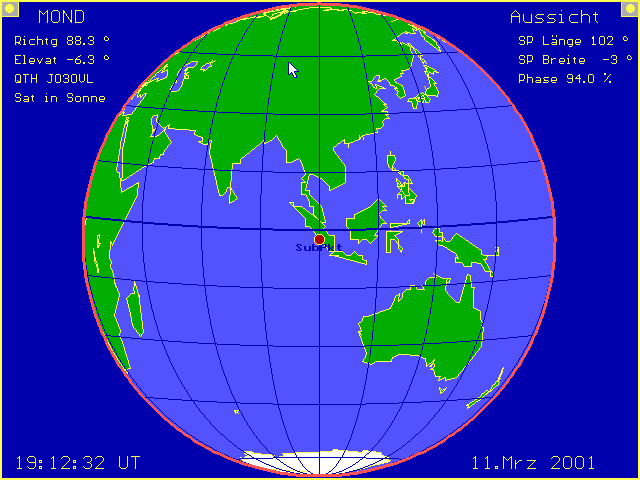

6. Darstellung des Aussichtskreis des Mondes in der EME-Routine. Bestandteil in allen Programmen (Satellitendienstprogramm, Afu-Dienstprogramm, MMTrack und Astrodienstprogramm). Im Sonnendienstprogramm oder in der Sonnenroutine des Astrodienstprogramms wird anstelle des Mondes hier die Sonne gezeigt.
7. Spezielle Grafik in MMTrack mit Anzeige der aktuellen Satellitendaten.

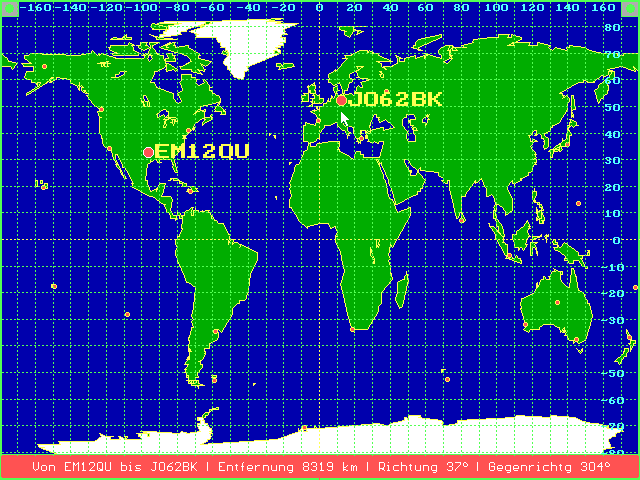

8. Bildschirm der QTH-Kennerberechnung im Satellitendienstprogramm und Amateurfunkdienstprogramm.
