MaSat-1
Por PY4ZBZ em 13-02-2012 rev. 09-01-2015
Agradecimentos aos radioamadores
Em 13-02-2012 as 10:00 UTC, foi lançado o foguete VEGA VV0, na Guiana francesa, levando 9 satélites:
O LARES (refletor laser), o ALMASat-1, e os cubesats e-St@r (Italy), Goliat (Romania), MaSat-1 (Hungary), PW-Sat (Poland), Robusta (France), UniCubeSat GG (Italy) e Xatcobeo (Spain).
Frequências:
AlmaSat-1 437.465 MHz 1200
bps FSK, 2407.850 MHz
E-St@r 437.445 MHz 1200 bps AFSK
Goliat 437.485 MHz 1200
bpx AFSK
Masat-1 437.345 MHz 625/1250 bps GFSK, CW
PW-Sat 145.900 MHz 1200 bps BPSK AX25, CW.
Transponder mode Up 435,020 FM, down 145,900 DSB
Robusta 437.325 MHz 1200 bps FM telemetry –
one data burst of 20 secs every 1 min (may be 437.340 MHz)
UniCubeSat 437.305 MHz 9600 bps FSK
XaTcobeo 437.365 MHz FFSK with AX.25

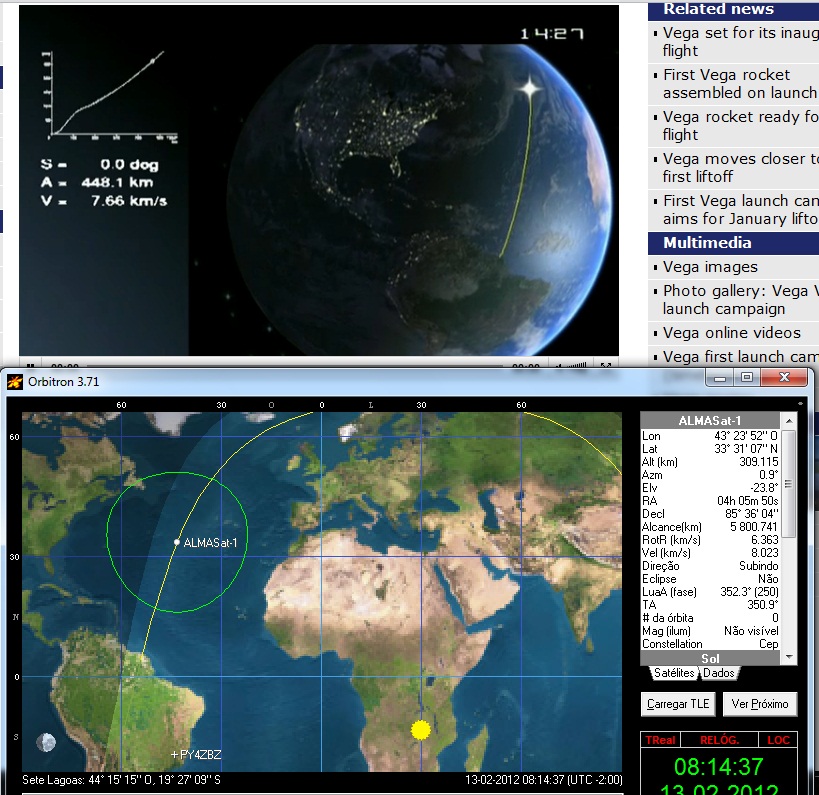

Acompanhei o lançamento ao vivo e pelo Orbitron com kepleriannos provisórios. Vejam aos 14mn27segundos:
Previsão das 4 primeiras orbitas:
Na orbita #7, entre 21:05 e 21:22 UTC (19:05 a 19:22 local), captei excelentes sinais CW e telemetria do Masat-1.
Vejam aqui sinais CW, em 1200 Hz, ampliação da próxima figura:

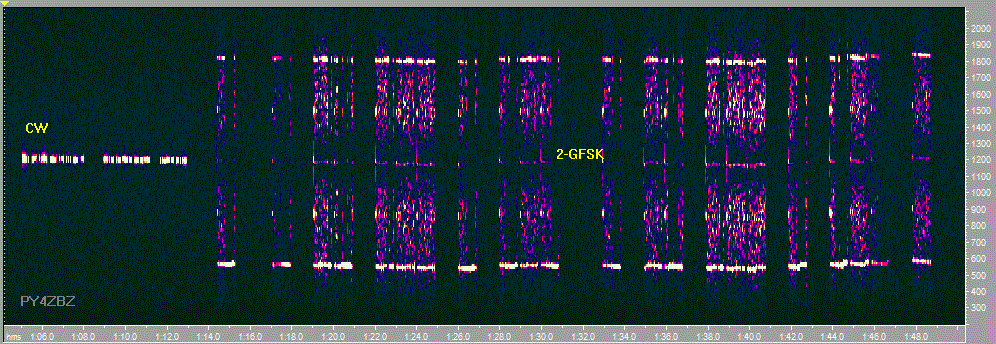

A figura seguinte mostra o espectrograma das transmissões CW e telemetria em 2-GFSK do MaSat-1:
A figura seguinte mostra o software de telemetria em ação. O receptor deve estar em USB e a sintonia de acordo com o waterfall abaixo, de forma a ter o sinal CW em 1200 Hz. Deve ser usado um programa para correção automática de Doppler, eu uso o WispDDE, que pode ser visto junto com parte da tela do Orbitron:

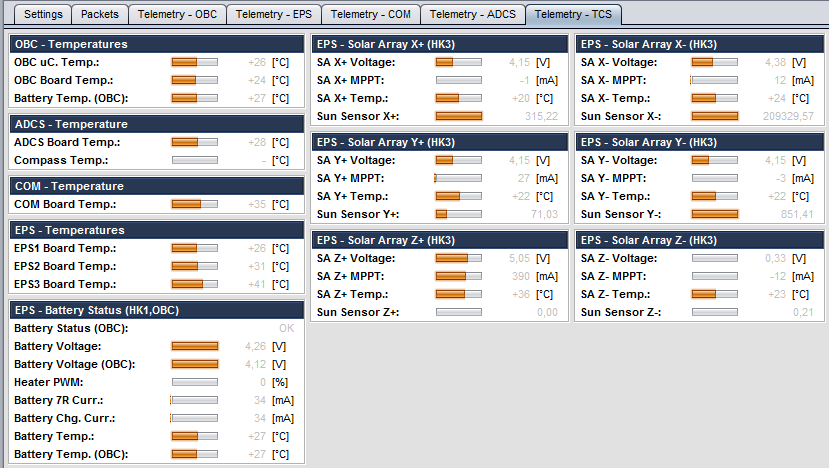

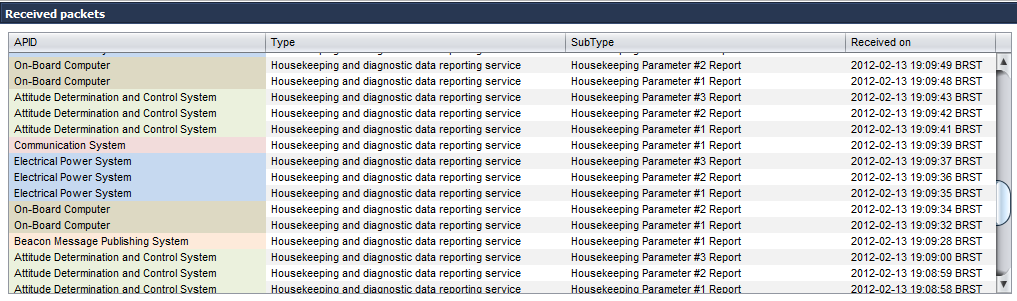

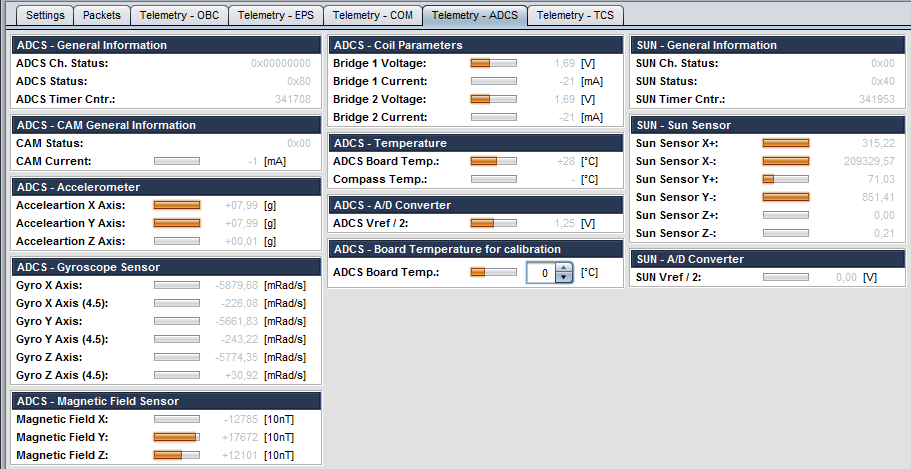

As figuras seguintes mostram as demais telas do software, recebidas na orbita #7 de 13-02-2012, dia do lançamento. Observe a data/hora de recepção, em BRST = Brasilia Summer Time (HBV = horário besta de verão, pelo menos em Minas Gerais e Bahia, onde não faz sentido nenhum!) :

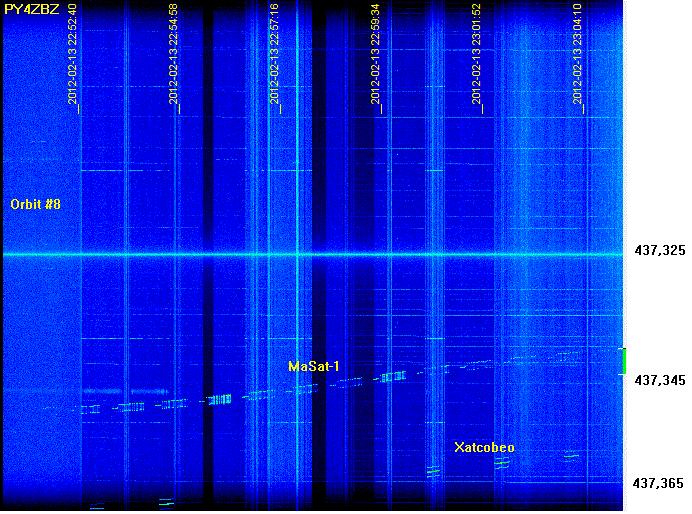

Na orbita #8 captei o MaSat-1 e o Xatcobeo com o FUNcube dongle. Observe o doppler de +-10 kHz:
Mapa do site do MaSat-1 que mostra a posição dele e dados recebidos (click para atualizar):
Recepção de 29-12-2012:
Em 07-03-2013, a mensagem de beacon do MASAT era : TNX: PU9WIL, PY4ZBZ... em agradecimento pelas mais de 5000 telemetrias enviadas online ! :

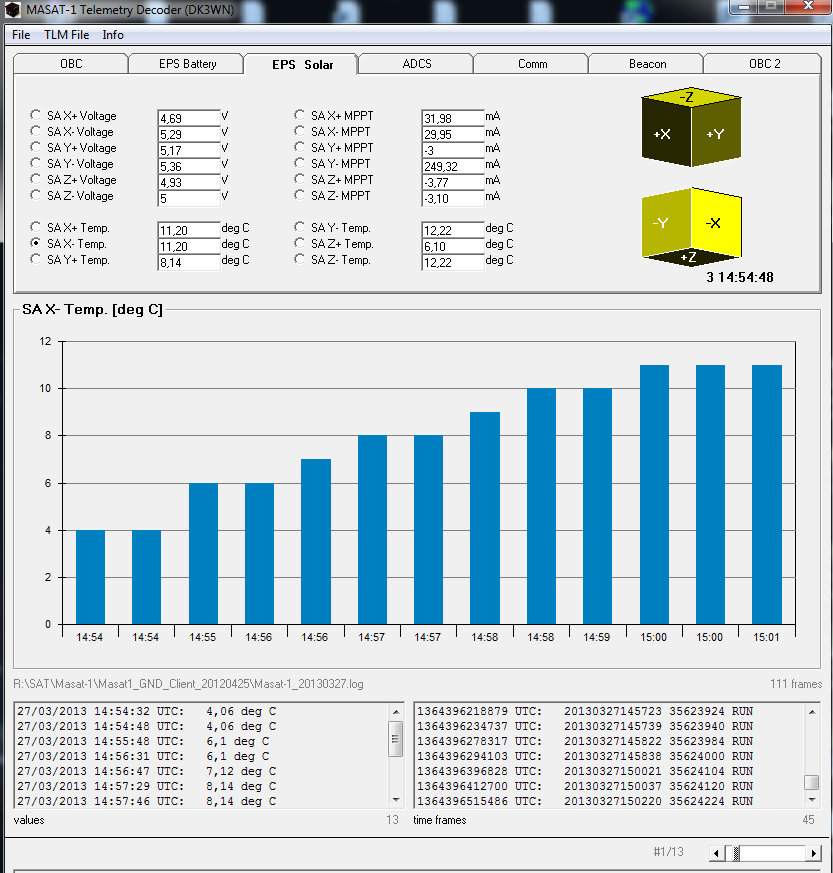

Telemetria do Masat-1, recebida na orbita #5798 de 27-03-2013, num total de 111 pacotes, vista numa das telas do software de DK3WN:
Mensagens do beacon em varias datas :
A figura seguinte é uma animação das vistas do painéis solares, feita com telemetrias da orbita #5898 em 03-04-2013, mostrando a variação da iluminação deles de 13:51 até 14:03 UTC na passagem sobre meu QTH de Sete Lagoas MG :
A imagem do cubo superior corresponde ao satélite visto de fora, mostrando as faces +X, +Y e -Z. A figura inferior corresponde a uma vista de dentro do satélite das outras 3 faces -X, -Y e +Z.
A figura seguinte mostra a recepção do Masat-1 na orbita #7868 em 17-08-2013, com o RTL SDR dongle + Yagi de 6 elementos e SDR# com Doppler controlado pelo Orbitron:
Em 25-12-2014, na orbita #15.285, quase 3 anos em orbita, e agora com apenas 239 por 400 km, copiamos alguns dos últimos sinais do MASAT, cuja reentrada está prevista para daqui a uns 15 dias:
Recepção de 09-01-2015, orbita #15.513 com 180 x 232 km ! A mensagem do beacon era: Goodbye World! :
