Dviejų tonų skaitmeninis generatorius

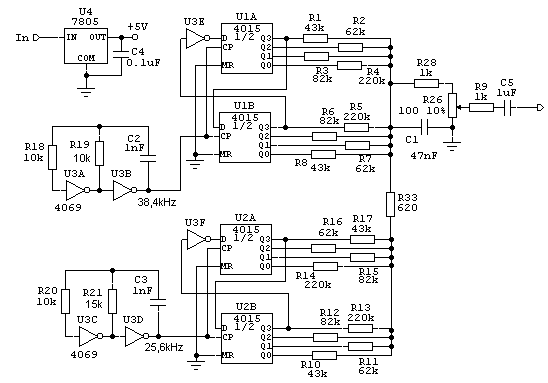

Šis skaitmeninis dviejų tonų generatorius skirtas SSB siųstuvo linijiškumo matavimui. Jo išėjime gaunama dviejų linijiškų žemo dažnio signalų suma, kurią reikia paduoti į siųstuvo mikrofoninį įėjimą.
![](2tg.gif)
Multivibratorių dažnis yra 16 kartų didesnis schemos išėjime gaunamų signalų dažnius. Viršutinio (scemoje) multivibratoriaus dažnis apie 38kHz, apatinio - apie 25,5kHz. Reikiamas dažnis gaunamas parenkant rezistorius R19 ir R21. Mikroshemos 4069 rusiškas analogas K561LN2 (K176LN2), 4015 - K561IR2 (K176IR2). U4 - integralinis +5V stabilizatorius, maitinantis schemą. Visos schemos maitinimo įtampa, paduota į stabilizatoriaus įėjimą, nekritiška, gali būti 7-20V.

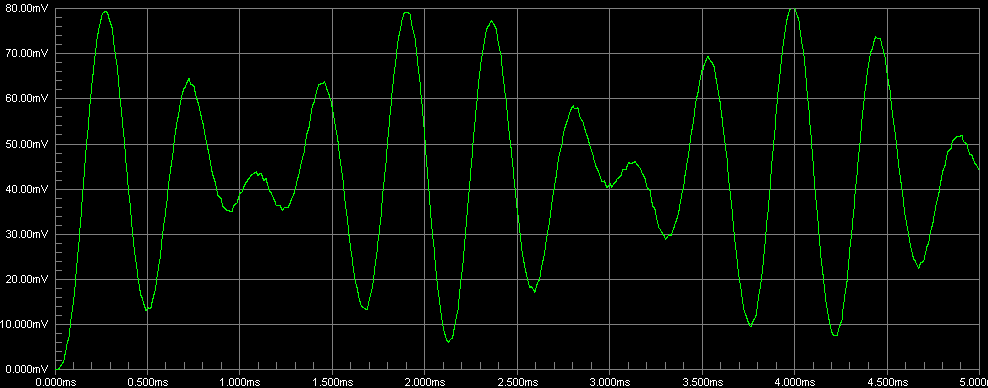

Išėjime gauname singalą, kuris parodytas paveikslėlyje.
![](2tgen.gif)
Tokio dviejų tonų generatoriaus nesu surinkęs, tačiau tokius skaitmeninius sinusinės įtampos generatorius naudojau 2 metrų diapazono Baycom modemuose.
Vytas LY3BG
