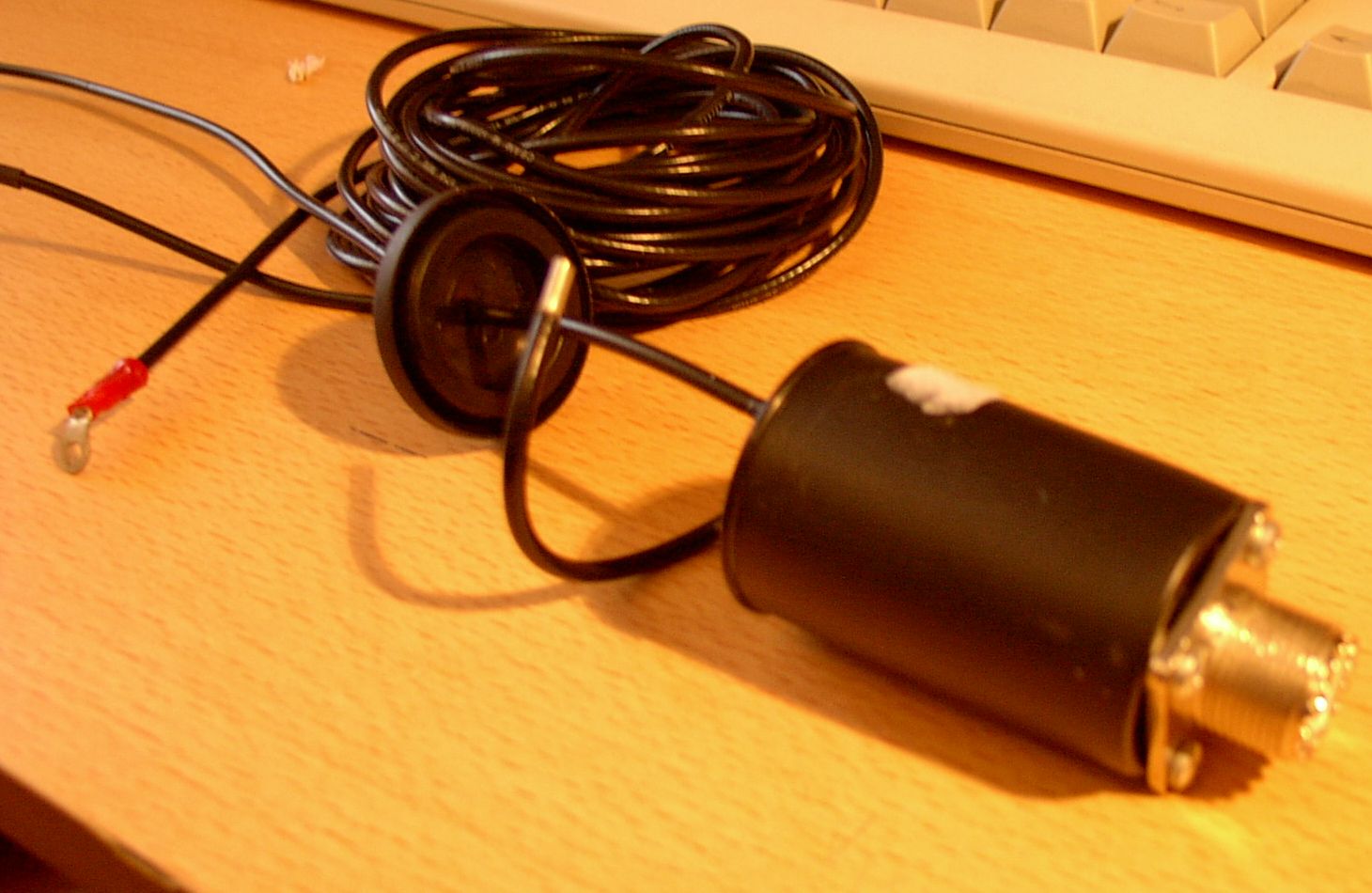

Hier abgebildet ist eine J-Antenne aus RG-174-Koaxkabel, speziell für die portable Verwendung.
Man benötigt:
ca.7m RG-174
2 Ringkerbschuhe für M4 Schrauben
1 PL-Flanschbuchse SO239
1 Aderendhülse 1,5mm²
1 Foto-Filmdose
ca. 5cm Schrumpfschlauch 4mm
4 Blechtreibschrauben 2,9x9,5
Zuerst bohren wir in den Filmdosenboden ein Loch mit ca. 16mm Durchmesser, in den Deckel kommt ein Loch etwas kleiner als das Koaxkabel. Durch das Deckelloch stecken wir das Koaxkabel (in Richtung nach innen) und isolieren es 3cm ab. Der Schirm wird nun noch "ausgekämmt". Vom anderen Ende des Kabels schneiden wir ein 28cm langes Stück ab und isolieren es auf der einen Seite 3cm und auf der anderen Seite 2cm ab. Auch hier wird der Schirm "ausgekämmt". An dem Ende welches 2cm abisoliert ist wird auch die Seele abisoliert und mit dem Schirm mittels der Aderendhülse kurzgeschlossen (kann auch gelötet werden).Das Ende welches 3cm abisoliert ist wird mit dem anderen Ende des Koaxkabels welches ebenfalls 3cm abisoliert ist verbunden, und zwar Seele mit Seele und Schirm mit Schirm. An die beiden miteinander verdrillten Schirme wird der eine Kabelschuh angecrimpt(angelötet). Die beiden Kabelenden werden nun von innen durch den Filmdosenboden nach außen durchgesteckt und am Mittelpin der PL-Buchse angelötet. Die PL-Buchse wird mit 4 Blechtreibschrauben von außen am Dosenboden angeschraubt. Der Kabelschuh mit den beiden Schirmen wird etwas abgewinkelt und kommt unter eine Ecke der PL-Buchse und wird mit festgeschraubt. Jetzt kann man die Fotodose mit Schmelzklebstoff innen am Boden abdichten.

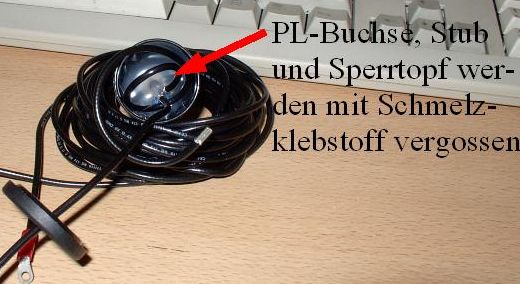

Nach dem erkalten des Schmelzklebstoffs ringelt man den Stub (mit dem kurzgeschlossenen Ende) in die Fotodose, ohne das das Ende die Seele an der PL-Buchse berührt. Das Kabel was aus dem Deckel der Dose kommt wird bei 1,47m (gemessen von der PL-Buchse, bzw. vom Beginn der Abschirmung in der Dose)auf einer Länge von 1cm von Mantel und Schirm befreit. Anschließend die Trennstelle mittels Schrumpfschlauch wieder abdichten.
Von dieser Trennstelle mißt man nun 5,05m (Lambda/2) ab und schneidet das Koaxkabel ab. Jetzt hier 1cm abisolieren, Schirm und Seele, kurzschließen und in dem zweiten Ringkerbschuh festcrimpen(oder auch löten)
Der Kabelschuh dient der Aufhängung der Antenne an einem GFK-Mast oder an einem Bindfaden o.ä.
Sollte das SWR nicht passen und die Antenne zu tief im Band liegen kann man an der Trennstelle die Überschrumpfung entfernen und den Schirm des Sperrtopfs kürzen. Aber vorsichtig, erst mal nur 1cm , dann messen, wenns nicht reicht dann nochmal kürzen , anschließend dann wieder dichtschrumpfen.
Hier nun noch das Berechnungsprogramm für andere Bänder:
Berechnung
Beim Bau der 2m-Ausführung ergibt sich noch eine Verkürzung des Sperrtopfs um ca. 20mm !
Vorsichtiges abschnippeln ist angebracht , hinterher dann die Trennstelle mit Schrumpfschlauch abdichten !
oder hier als PDF für die AFU-Bänder
EMD-Antennenmaße
Viel Erfolg beim Bau!
Bei Rückfragen bitte E-Mail an DL5ZA ät web.de
