V31YN – V31GW

DJ4KW – DK9GG

25. Februar 2005

Consejo Shores, Corozal, Belize

Vertikalstrahler für 1,8 MHz

Vertical antenna for 1.8 MHz

Aufbau der Antenne

Antenna construcion

120 Fuß etwas über 36 m Gitter-Mast, dreieckig, 1 Fuß rund 30 cm Kantenlänge mit ca. 1 m Rundstrahlantenne für 2,4 GHz WLAN an der Spitze. 3 mal 4 Abspannungen in 20 m Abstand vom Mast. Drei Radials je 40 bis 50 m lang in 3 m Höhe.
120 ft mast, 1 ft-triangular, 3 times 4 guy wires anchored 20 m from mast. Three elevated radials each 40 to 50 m long 3 m up.

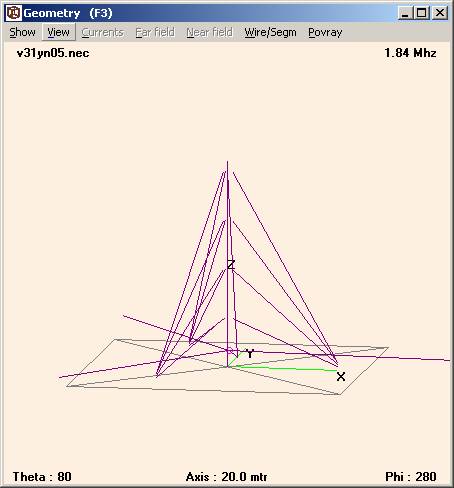

Seiten-Ansicht

YZ Ebene
side view YZ plane

Ansicht von oben

XY Ebene
view from top XY plane

Rot gezeichnet: einer der drei ca. 40 m langen Radiale.
one of the radials in red

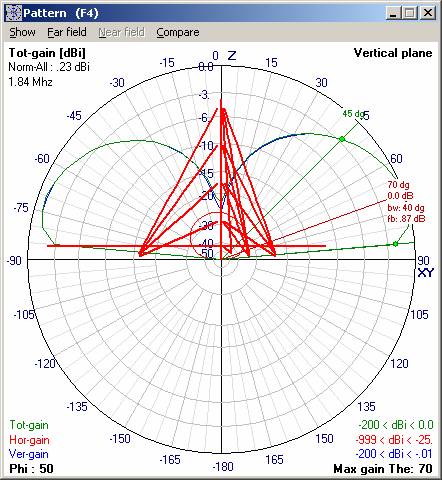

Bild: Vertikales Strahlungsdiagramm

Abstrahlung sehr flach, Maximum bei 90 – 70 = 20 Grad Erhebungswinkel, mit 3 dB Bandbreite von 40 Grad. Reiner Vertikalstrahler.

Radiation flat, max. at 90 – 70 = 20 degrees elevation with 3 db bandwidth of 40 degrees. Pure vertical radiator.

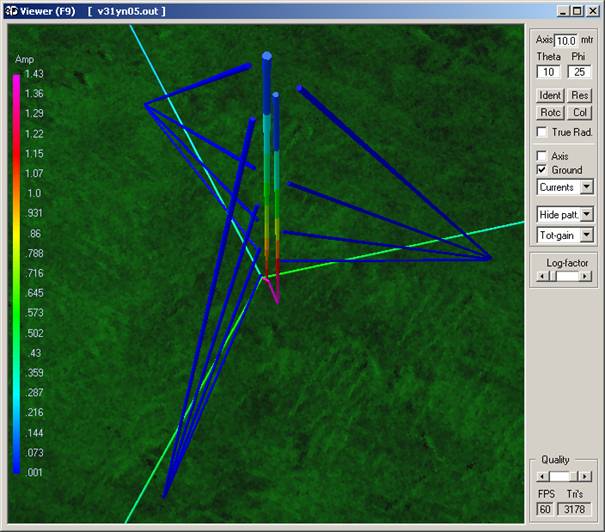

Bild: Stromverteilung
Mastspitze
picture: current distribution
top of mast

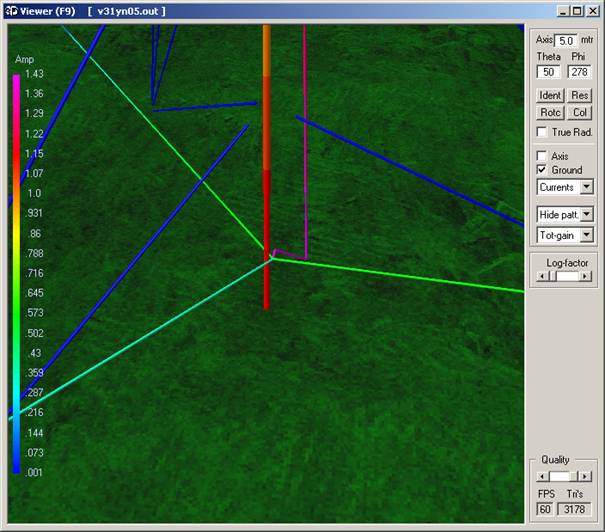

Bild: Stromverteilung an der Einspeisung
picture: current distribution at feeder

Stromverteilung in den Radials und Einspeisung des Erregerdrahts. Violett gezeichnet hoher Strom an der Einspeisung, der sich an einer Seite in den Erreger fließt, auf der anderen Seite auf 3 Radials verteilt. Kein Stromfluss in den Abspannungen. Starker Stromfluss im Mast, der mit dem Erregerdraht galvanisch nicht verbunden ist, zur (Blitzschutz-) Erde.

Current distribution in the radials and feeding of exciter wire. In violet: high current at feed point where current flows on one side into the exciter, on the other side distributing into three radials. No current in the guy wires. Strong current in the mast, which has no connection to the exciter wire, to (lightening protection) ground.

Eingabedaten für das Antennenberechnungsprogramm 4NEC2

Input data for antenna calculation program 4NEC2

Kommentar

CM 'Anordnung Jan./Feb. 2005

CM Mast mit isolierten Abspannungen. 3 isolierte Erddrähte.

CE Eingespeister Draht zur Mastspitze.

Antennenbestandteile, alle Angaben in Metern.
antenna elements, all dimensions in meters

Reihenfolge der Daten:

Nummer, Anzahl Segmente, Koordinaten X Y Z Anfang, X Y Z Ende, Durchmesser

Sequence of data:
Number, number of segments, coordiantes X Y Z start, XYZ end, diameter

Mast

GW 1 11 0.0 0.0 0.0 0.0 0.0 38.0 0.13

Abspannungen
guy wires

GW 2 11 20.0 0.0 1.5 1.0 0.0 36.0 0.003

GW 3 11 -10.0 17.0 1.5 -0.5 0.85 36.0 0.003

GW 4 11 -10.0 -17.0 1.5 -0.5 -0.85 36.0 0.003

GW 5 9 20.0 0.0 1.4 1.0 0.0 27.0 0.003

GW 6 9 -10.0 17.0 1.4 -0.5 0.85 27.0 0.003

GW 7 9 -10.0 -17.0 1.4 -0.5 -0.85 27.0 0.003

GW 8 7 20.0 0.0 1.1 1.0 0.0 18.0 0.003

GW 9 7 -10.0 17.0 1.1 -0.5 0.85 18.0 0.003

GW 10 7 -10.0 -17.0 1.1 -0.5 -0.85 18.0 0.003

GW 11 7 20.0 0.0 0.7 1.0 0.0 9.0 0.003

GW 12 7 -10.0 17.0 0.7 -0.5 0.85 9.0 0.003

GW 13 7 -10.0 -17.0 0.7 -0.5 -0.85 9.0 0.003

Einspeisung (siehe EX unten)
feeder (see EX below)

GW 19 1 0.3 -0.3 3.0 0.3 0.3 3.0 0.003

3 Radials

GW 20 11 0.3 -0.3 3.0 42.0 -3.0 3.0 0.003

GW 21 11 0.3 -0.3 3.0 -25.0 33.0 3.0 0.003

GW 22 11 0.3 -0.3 3.0 -25.0 -33.0 3.0 0.003

Erreger-Draht, 2 Teile
exciter wire, two parts

GW 23 1 0.3 0.3 3.0 1.5 1.75 1.5 0.003

GW 24 9 1.5 1.75 1.5 0.0 0.3 36.0 0.003

Steuerdaten, Annahme ideale Erde, z.B. Marschland
control data, assuming ideal groud, e.g. marsh land

GE 1

EX 0 19 1 0 1.0 0.0

GN 2 0 0 0 20.0 .0303

FR 0 1 0 0 1.84 0.0

EN
