Ein Low-Cost Hochspannungsnetzteil und ein

Niederspannungsnetzteil

mit einem Mikrowellenofen-Trafo

© DC9ZP  2009

Die Kupferpreise sind in schwindelnde Höhen gestiegen und schlagen auf unser Hobby durch. Neue Hochspannungstransformatoren sind kaum noch erschwinglich, das ist Grund genug, um über Alternativen nachzudenken.

Hier wird ein HV-Netzteil vorgestellt das nicht mehr als 150 Euro kostet und trotzdem alle Sicherheitsstandards erfüllt. Es liefert ca. 600 mA bei einer Leerlaufgleichspannung von 2800 Volt. Im Betrieb geht die Spannung bei Vollaussteuerung um ca. 500 Volt zurück. Kurzzeitig können auch mal 1 A fließen, dann sackt die Spannung allerdings auf 2000 Volt ab.

Es ist bei mir entstanden, um marode Netzteile in Gitter-Basis-Endstufen, die dankenswerter Weise nur eine Anodenspannung benötigen, durch eine externe Lösung zu ersetzen. Man baut das defekte Netzteil z.B. einer Heathkit SB200/220 einfach aus. In der PA ist dann Platz für diverse Erweiterungen z.B. den Einbau weiterer Spulen für die Aufrüstung auf die WARC-Bänder und/oder auf 160 m, wie bereits in [1][2] von mir beschrieben.

Die Bauanleitung ist als Anregung für den Selbstbau ähnlicher Projekte gedacht und nicht als stringente Lösung zu verstehen. Sie wendet sich an den erfahrenen Funkamateur, der sich mit Hochspannung auskennt und damit umgehen kann. Für Anfänger ist diese Bauanleitung nicht oder nur bedingt geeignet. Das vorgestellte NT ein Hobby-Produkt, deshalb erfolgt sein Nachbau nur auf eigene Gefahr, beachten Sie in Ihrem Interesse die einschlägigen Bestimmungen zum Umgang mit Hochspannung.

Herzstück ist ein Mikrowellenherdtransformator (MOT), der bei 2000 Volt eff.  Wechselspannung, ca. 600 mA abgeben kann. Nach der Gleichrichtung beträgt die Spannung am Ladekondensator dann 2800 Volt. Alle Teile wurden entweder bei eBay ersteigert oder auf Flohmärkten erworben. Als Gehäuse wird Leiterplattenmaterial auf einer festen, 16 mm starken, schwer entflammbaren, beschichteten Spanplatte verwendet. Die Sicherheitseinrichtungen entsprechen dem Stand der Technik.

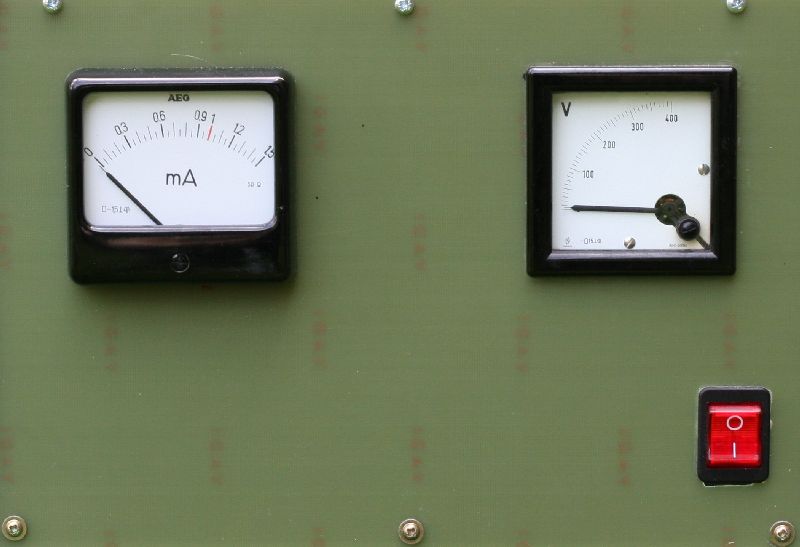

Bild 1: Frontplatte des NT. Links das Instrument für Anodenstrom und rechts für die Anodenspannung.

Bild 2: Gesamtansicht des NT. In der Mitte der Trafo mit aufgeklebtem Kühlkörper, unten rechts die Bank mit 8 in Reihe geschalteten Elkos, unten Mitte der Brückengleichrichter  ( 4800 Volt 8A), oben am Bildrand eine Einrichtung zur Verminderung des Stromstoßes beim Einschalten. Oben links die Lebensversicherung, ein Mikroschalter, der beim Öffnen des Gehäusedeckels den Strom unterbricht.

Die detaillierte Bauanleitung in Form einer PDF-Datei kann durch lizenzierte Funkamateure bei mir gegen Kostenerstattung angefordert werden. Die Bauanleitung enthält auch den Umbauvorschlag eines MOT um ihn als Niederspannungstrafo für Netzteile (14 Volt) von ca. 40-50 A Leistung einzusetzen. Das  Schaltbild eines NT mit 6 parallel geschalteten 2N3772 Transistoren ist ebenfalls enthalten.

Der Versand erfolgt via eMail. Inhaltsverzeichnis siehe unten.

Literaturhinweise

[1] Maday, M. DC9ZP, „ Hochspannungsnetzteile in KW-Endstufen aufpolieren“, in „FUNKAMATEUR“, Heft 9/2006 S. 1055 ff.

[2] Maday, M. DC9ZP,“KW-Röhrenendstufen aufpoliert“, in FA Heft 1/2006, S. 67 ff

Inhalt      1

1.       Projektvorstellung      2

2.    Der Mikrowellenherdtransformator (MOT)      2

2.1       Leistungssteigerung durch Zusammenschalten? 2

2.2       Vorbereitung des MOT   3

2.2.1       Stromregelung ändern      3

2.2.2       Hochspannungswicklung anpassen      4

3.    Das Netzteil      5

3.1       Netzteilkonfiguration und Gehäuse      5

3.1.1       Gleichrichterdioden kaskadieren      6

3.1.2       Elkos in Reihe schalten      6

3.2       Schaltbild Netzteil      8

3.3       Stückliste Schaltbild 1      8

3.4      Stromstoßschutz mit Industriezeitrelais      9

3.5      Sicherheitseinrichtungen im Netzteil      10

3.5.1       Glitch-Widerstand      10

3.5.2       Berührungsschutz  und Entladung der Elkobänke      11

3.5.3       Spannungsspitzen (Surge Protection)      11

3.5.4       Abblocken von HF      11

3.6      Kühlung und Lüftung      11

3.7      Hochspannungsutensilien 12

4.       Netzteil testen      13

4. 1    Inrush Schutzschaltung prüfen      13

4.2      Netzteil einbrennen      13

5.       Der umgebaute MOT im Niederspannungsnetzteil

6.       Literatur, Fundstellen und  Anmerkungen

Bearbeitungsstand dieser Seite : 19.07.09
